用于过电流保护的PTC热敏电阻-MZ8

2）用于过电流保护的PTC热敏电阻-MZ8

PTC热敏电阻过电流保护简介:

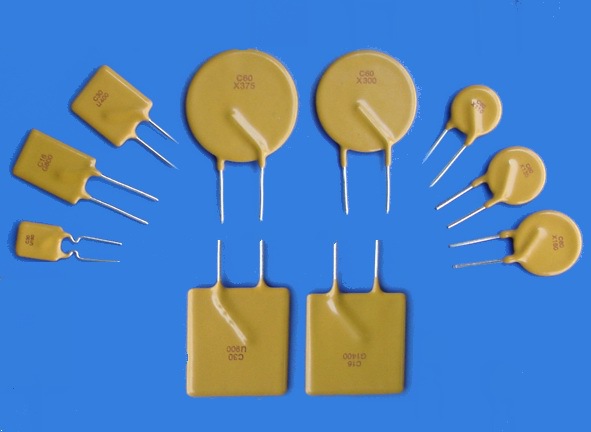

MZ 31系列MZ8型PTC热敏电阻是一种用于自动保护和自动恢复异常温度和异常电流的保护元件，通常称为“自恢复熔断器”和“万次熔断器”. 可恢复，可重复使用，没有联系人

没有噪音，没有火花.

热敏电阻的工作原理:

如图2所示: 当电路处于正常状态时，流经PTC热敏电阻的电流小于额定电流，PTC热敏电阻处于正常状态，并且电阻值非常小，这将不会影响被保护电路的正常运行. 电路出现故障时，电流很大

当超过额定电流时，PTC热敏电阻突然加热并呈现高电阻状态，从而使电路处于断开状态，从而保护电路免受损坏. 排除故障后ptc过流保护，PTC热敏电阻也会自动返回低电阻状态，电路恢复正常工作.

PTC热敏电阻产品在过电流保护中的应用:

数字万用表，微型电动机和晶体管的过电流保护.

PTC热敏电阻过电流保护的优点:

1. 自动保护和自动恢复；

2. 没有接触，没有噪音，没有火花；

3. 响应速度快；

4. 耐高压；

5. 稳态电阻小；

6. 额定电流低.

7. 符合ROHS要求

用于过电流保护的PTC热敏电阻的产品型号说明:

1. 系列: PTC热敏电阻，用于一般线路过电流保护，

2. 类别: 1芯片型，2外壳型，3引线涂层型； 4引线无涂层类型； 5补丁类型，

3. 类别: A型，B型，C型，

4. 芯片尺寸: 08-Φ8mm09-Φ9mm11-Φ11mm，

5. 居里温度类别: F-50℃H-75℃N-100℃P-120℃K-125℃ptc过流保护，

6. 标称电阻R25: 6R0-6Ω6R5-6.5Ω70R-70Ω121-120Ω，

7. 公差范围: K +/- 10％M +/- 20％H +/- 25％N +/- 30％，

8. 最大电压: 250-250V 265-265V，

9. 引线形状: S形脚，A轴脚，U形向内弯曲.

型号规格表:
