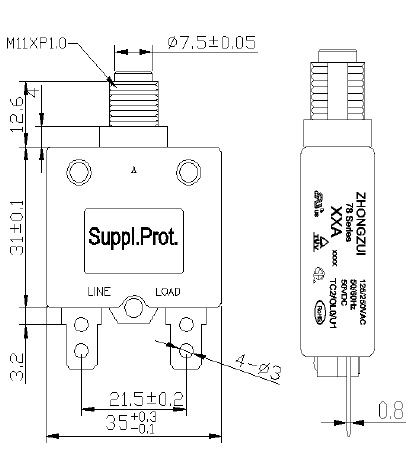

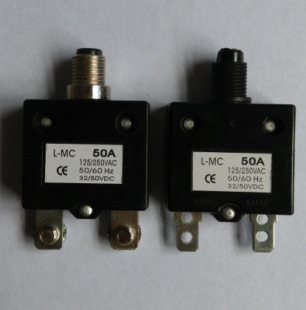

首先，过载保护器的原理

工作原理框图: 过载由电流互感器采样，每相的负载电流转换成与之成比例的电压信号. 该信号和所有控制信号都输入到微处理器. 收集，计算过载保护原理，存储并与相应条件进行比较，然后输出结果.

第二，过载保护器的主要参数

当前设置: 应将负载完全加载时的当前值设置为当前值，或根据负载的额定电流来设置.

对于特定用途，电流设置值应略大于额定电流值. 电流设置的最大值为CT初级电流值，最小值为CT初级电流值的十分之一.

过流时间（反时限为跳闸水平）

1. 定时限: 从负载电流超过电流设定值到跳闸的时间. 可调范围为OFF，0.2〜30S.

2. 时限反时限: 实际电流对应的跳闸时间是当前设定值的5倍. 可调范围是1〜4.

3. 瞬时倍数: 实际电流与电流设定值之比. 可调范围为OFF过载保护原理，2〜9倍. 来自: 电气工程技术之家

4. 启动时间: 电机或其他电感性负载通电直到电流下降到额定电流所需的时间. 可调范围为OFF，1〜200S.

5. 缺相时间: 三相电网缺相至过载保护器跳闸所需的时间. 当任何相位的电流低于最小电流设置值的六分之一时，可以认为是缺相. 可调范围为OFF，2〜4S.

6. 相位不平衡时间: 三相电网的相位不平衡跳闸至过载保护器所需的时间. 当最大相电流是最小相电流的2倍或更大时，可以认为是相位不平衡. 可调范围为OFF，4〜8S.

7. 相位符号错误: 三相电网的相序错误，并且过载保护器在0.2秒内跳闸. （）三相电源的相序与原始相序相反，因为相位错误.

8. CT比率: CT比率是电流互感器的一次电流与二次电流之比，CT比率指定过载保护器的测量范围. 当前规格为“ 05”的过载保护器的CT比率包括6个设置: “ 5”，“ 100”，“ 300”，“ 600”，“ 1000”和“ 3000”. 电流规格为“ 10”和“ 50”的过载保护器的CT比不能设置.

9. CT比与过载保护器电流设定值的关系:

当前设置值的下限= CT初级电流值/ 10

当前设置值的上限值= CT初级电流值
