该示例通过电路图和梯形图说明了PLC的启停，正反转，定时和多接地控制

1. 用于启动自锁电路的梯形图，自锁和停止控制的PLC电路和梯形图

启动自锁电路的梯形图，自锁和停止控制是PLC的最基本控制功能. 可以通过驱动命令（OUT）或设置命令（SET，RST）来实现启动，自锁和停止控制.

◆PLC电路和梯形图利用线圈驱动指令实现启动，自锁和停止控制

图1 PLC电路和梯形图使用线圈驱动指令来实现启动，自锁和停止控制

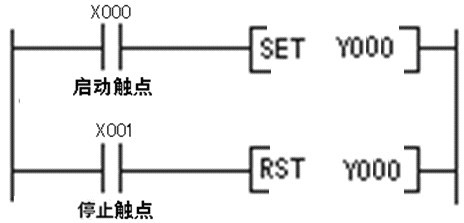

梯形图使用设置的复位指令来实现启动，自锁和停止控制

图2 PLC电路和梯形图使用位置复位指令实现启动，自锁和停止控制

PLC接线图与上面所示的电路相同.

2. 正反联锁控制的PLC电路和梯形图

图3正反联锁控制的PLC电路和梯形图

3. 多点控制的PLC电路和梯形图

图4用于多站点控制的PLC电路和梯形图

单人和多站点控制如图a和b所示.

4. PLC电路及时序控制梯形图

用于定时启动定时操作控制的PLC电路和梯形图

图5 PLC的延迟启动定时运行控制电路和梯形图

◆由多定时器组合控制的PLC电路和梯形图

图6典型的多计时器组合控制PLC电路和梯形图

5. 计时器和计数器的组合扩展了PLC电路和时序控制的梯形图

三菱FX系列PLC的最大计时时间为3276.7s（约54分钟），可以使用计时器和计数器来延长计时时间.

图7计时器和计时器的组合扩展了PLC电路和时序控制的梯形图

6. 用于多输出控制的PLC电路和梯形图

图8用于多输出控制的PLC电路和梯形图

7. 过载报警控制的PLC电路及梯形图

图9过载报警控制的PLC电路和梯形图
