有关用于空调控制系统的磨石建筑的HVAC设计的一系列教程

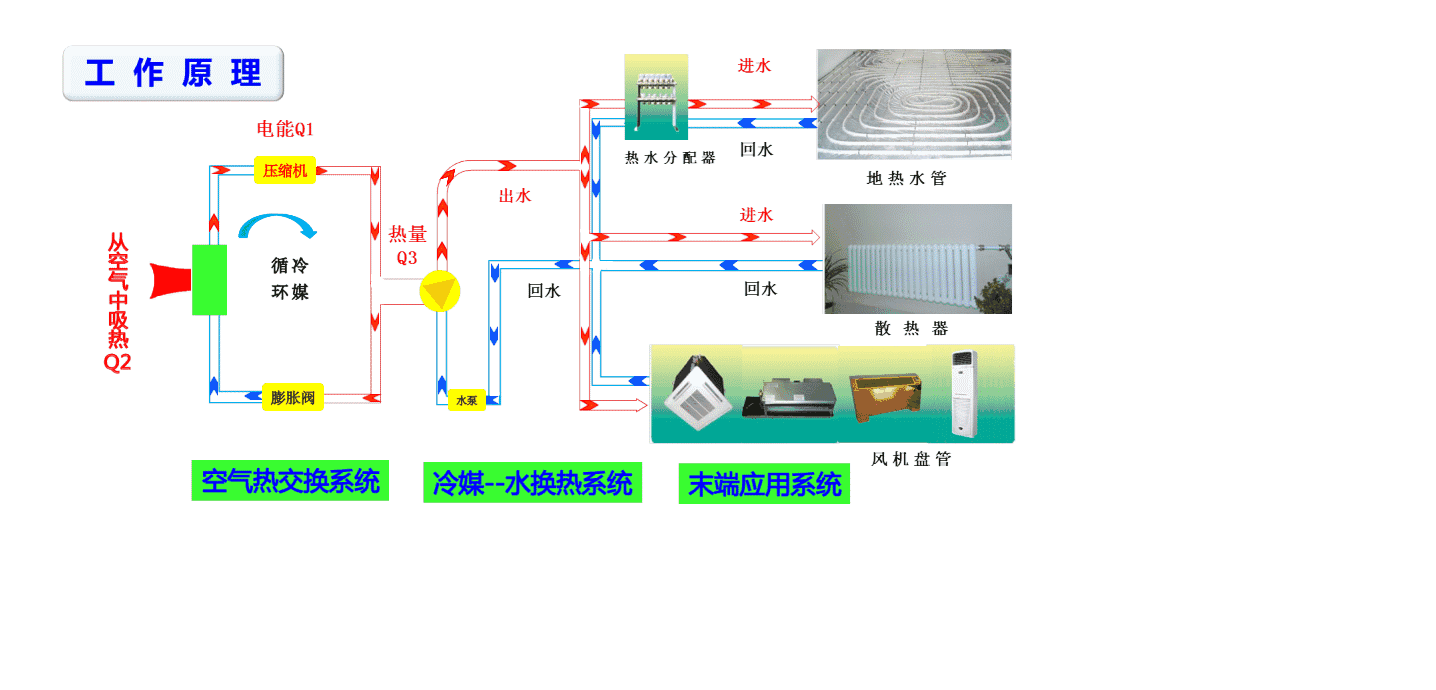

HVAC课程讲座空调控制系统设计1.基本概念1.0，简介1.1，“控制工程”的基本含义1.2. 基本工作原理1.3. 控制的基本要求2.基本控制2.1，新风机自动控制2.2，空调自动控制2.3，风机盘管控制1.0，引言设计，中央空调系统是根据室内和室外气象参数的计算而设计的，但实际上大多数时候空调不会满负荷运行，相对来说，大盈余有四个季节（图1），天气晴朗，白天和黑夜（图2），室外温度是不同的是，中央空调的热负荷在大多数时候都低于设计负荷. 为了不浪费过多的冷却能力，有必要考虑增加相关的节能设备，以节省可以节省的钱，这等于投资者赚到的钱. 空调的年度运行符合该数字. 空调的日常运行与图1.1相对应. “控制工程”的基本含义（1）控制工程: 这是一门研究“控制理论”在工程中的应用的科学. （2）自动控制: 在没有人直接参与的情况下，控制器可用于使受控对象（例如机器和设备）的某些物理量（或工作状态）根据预定规则自动更改（或操作）. . 1.2. 基本工作原理（在冬季条件下）温度传感器连续测量交换器出口处的实际水温，并将其与温度控制器中的给定温度进行比较. 如果温度低于给定温度，则偏差值将导致阀门打开，进入（加热区）表面冷却器的量增加，并且热水温度升高，直到偏差为零为止.

如果由于某种原因增加了冷水流量，则使用流量计测量流量值. 温度控制器打开一个大阀以增加进水量. 预先控制以根据冷水流量实现前馈补偿. 确保冷却器出口（加热部分）的水温没有明显波动. 根据调整后参数的给定值，可以将其分为: 恒定值（固定值）调整系统: 恒定值控制系统的参考输入为常数，需要其控制变量尽快恢复. 在任何干扰（或接近原始稳态值）的情况下. 由于这种类型的系统可以自动消除或减弱各种干扰对受控变量的影响，因此也称为自稳定系统. 伺服调节系统: 参考输入伺服控制系统的控制量是可变的，通常是随机的，要求系统的控制量能快速，准确地跟随参考输入信号的变化1.3. 控制的基本要求稳定性: 稳定性是前提为了确保控制系统的正常运行对于稳定的恒定值控制系统，控制变量f的初始偏差rom期望值应随时间逐渐减小并趋于零. 稳定性: 如果在控制过程中受控变量围绕给定值摆动或振荡，则振荡的幅度和频率不能太大. 1.3. 控制的基本要求是快速的: 控制过程的总体调整时间应受到限制暖通空调系统工作原理，并应尽快进入稳定状态. 精度（accuracy）: 控制系统进入稳定状态后，系统的期望输出与实际输出之间的差异，差异越小，精度越高.

是系统的稳态性能. 2.基本控制2.1，新风扇组的自动控制2.2，空调单元的自动控制2.3，风扇盘管控制2.1，新风扇组的自动控制*新风扇组通常与风扇盘管一起使用* 1），新鲜空气单元的控制原理（1）运行参数和状态监控点/位置（2）通用传感器新空气单元的控制原理图2）新空气单元的链控制新空气单元的启动顺序控制: 打开新鲜空气门→鼓风机启动→冷热水调节阀打开→加湿阀打开. 新风扇组的关机顺序控制: 关闭加湿阀→关闭冷热水阀→停止鼓风机→新鲜空气阀完全关闭. 3）新鲜空气机组的运行和节能控制（1）新空气机组的温度调节和节能策略（重点）（2）湿度调节（3）新鲜空气门的调节（4）过滤器堵塞和防潮防冻（5）空气质量控制（6）新风扇组的设备定时启动和停止以及远程/关闭操作温度调节和节能策略室外温度温度设定点偏差PID调节器冷/热水阀温度检测元件控制参数受控温度1.新风扇组的节能控制新风扇组的节能控制通常以出风口温度或室温为调节参数. 出风口或室温传感器测得的温度被发送到DDC控制器，并与给定值进行比较，从而导致偏差. DDC根据PID律调节工作台冷却器. 回水调节阀的打开可以控制冷冻（加热）水量，使房间的温度在夏天保持在28℃，冬天保持在16℃以上.

类似地，室外温度在这里也是一个变量. 该变量也是对上述调节系统的干扰. 为了改善系统的控制性能暖通空调系统工作原理，将新鲜空气温度作为调节信号添加到调节系统中. 如果室外新鲜空气温度升高，则新鲜空气测量值将增加，并且此温度升高将在DDC计算之后输出相应的控制电信号，从而使回流阀开度增加，即制冷量增加，从而补偿了这种增加在新鲜空气温度至室温下. 影响. 例如，如果室外新鲜空气温度降低，则新鲜空气温度测量值将降低. 在DDC计算之后，该负温度增量将输出相应的控制电信号，从而使回阀开度减小，即冷却能力减小. 空调的回流阀始终保持在最佳开度，最能满足制冷负荷的要求，达到了系统节能的目的. 2.2空调单元的自动控制（1）除新鲜空气外，处理后的空气还具有室内回风（2）形式多样，有很多使用场合1恒定风量空调单元的控制原理（ 1）运行参数和状态监控点/位置（（有关详细信息，请参考教科书）（2）常用的传感器空调单元恒定风量空调单元所谓的恒定风量空调单元是指: 保持风扇转速不变，依靠回水管冷/热水调节阀调节水阀的开度，再调节室内温度使其达到设定值恒定风量控制原理图空调机组图2恒定空气量空调机组的联锁控制（1）启动顺序控制: 新鲜空气风门，回风风门，排气风门打开→鼓风机启动→回流风扇启动→冷却塔d并且热水调节阀打开→加湿阀打开.

（2）停机顺序控制: 关闭加湿阀→关闭冷热水调节阀→停止鼓风机→关闭新鲜空气风门，回风门和排气风门. 3固定风量空调机组的运行和节能控制（1）固定风量空调机组的温度调节和节能策略（重点）（2）空调机回风湿度调节（3）新鲜空气风门，回风风门和排气风门调节（4）过滤器压差报警，装置防冻保护（5）空气质量控制（6）空调装置的定时操作和设备的远程控制恒定的风量温度调节和能量节能策略干扰室外温度温度设定值偏差PID调节冷却/热水阀温度检测元件回风温度控制参数控制温度1.固定风量单元的节能控制固定风量空调的节能控制设备通常使用出口温度或室温作为调节参数. 风量组通常将出风口温度和室温用作调节系统的控制参数. 出风口或室温传感器测得的温度被发送到DDC控制器，并与给定值进行比较，从而导致偏差. DDC根据PID律调节餐桌冷却器的回水调节阀的开度，以控制冷冻（加热）水的量，从而使夏天房间的温度保持在28℃，并且高于16℃在冬季. 同样，室外温度在这里也是一个变量. 该变量也是对上述调节系统的干扰. 为了提高系统的控制性能，将新鲜空气温度作为调节信号添加到调节系统中. 如果室外新鲜空气温度升高，则新鲜空气测量值会增加，并且此温度增量会在DDC计算之后输出相应的控制电信号，从而使回流阀开度增加，即制冷量增加，从而补偿了这种增加在新鲜空气温度至室温下. 影响.

如果室外新鲜空气温度降低，新鲜空气温度测量值将降低. 在DDC计算之后，该负温度增量将输出相应的控制电信号，从而使回水阀的开度减小，即冷却能力减小. 空调的回流阀始终保持在最佳开度，最能满足制冷负荷的要求，达到了系统节能的目的. 4定风量空调机的使用（1）当空调室远离空调区域时，通常使用上图的定风量空调机. （2）在某些工业建筑物中，由于不能在需要空调环境的控制中心，室和生产室附近布置空调设备室，因此上述固定风量空调单元为常见的解决方案. （3）传统的展览中心，大型购物中心，博物馆和其他具有较大建筑面积和空调空间的现代建筑比上图所示的固定风量空调使用得更多. 2.3. 风机盘管控制1）. 独立盘管控制风机盘管控制独立运行2）联网的风机盘管控制器端机房可变负载控制（根据泵可变流量系统）3.2一次泵变频设计1主泵可变流量系统12° C设计工作条件12°C 12°CT4流量计12°CDDC 7°C 2500 m3 / h 37°C 500 m3 / h DP7°C旁通阀T312°C 1000 m3 / h设置最小流量以关闭压差7°C 7°C 1000 m3 / h主泵可变流量系统部分负载条件12°CT4流量计12°C 12°C 12°CDDC 17°C 2350 m3 / h 37°C350 m3 / h DP7°C旁路阀门T312°C 700 m3 / h设定的最小最小远程压力差7°C 7°C 700 m3 / h主泵可变流量系统系统流量<冷却器的最小流量12°C 12°C9.5°CT4流量计12° CDDC17°C 27°C 3200 m3 / h DP7°C旁通阀100 m3 / h T312°C 100 m3 / h设定最小流量以关闭远程压力差7°C7°C 100 m3 / h控制器air-c ooled管道机控制器系统特点: 适用于风管机.

内部机器数: 1套. ？电压为AC160〜260V. ？工作温度-20〜50℃. ？工作频率15〜100Hz. ？温控精度±0.5℃. ？快速冷却/加热. ？优秀的设计和生产. ？出色的抗干扰能力. 家用中央空调控制系统？ RS485网络电缆16#空中盘1RS4852RS485电话语音盒LC05中央控制器电话3#空中盘1#空中盘？不带中继器的LC05集中控制器可管理400个风扇线圈；任何房间的风机盘管均可通过外部电话或本地电话控制；用户还可以使用KCC2000软件进行计算机中央控制. ？适用于别墅，酒店等高档住宅. 风盘中央控制系统？每个LC05可以管理255个风扇线圈. ？该计算机可以管理32 LC05. ？ LC05可以执行单一操作，快速打开/关闭电源，组控制，组管理，全年定时以及将数据上传到计算机. 用户只需要按房间号管理所有房间恒温器，并且可以为一个单元充电. 适用于中央计算机LC05中央控制器RS232 / 4851#风盘128#风盘商用机LCD控制器线控酒店，宾馆，写字楼等场所的功能: 可用作有线控制器，也可用于小型集中控制装置. ？ LCD外观漂亮，占据显示面板的一半. ？液晶屏使用更多的中文和英文图形. ？按钮使用硅胶按钮来延长使用寿命和按动效果. ？同时也可以用作网络恒温器. 结束
