低压完整3C产品目录的“配电板”（仪表箱）

配电板产品简介:

配电盘符合标准GB 7251.3-2006“低压开关设备和控制设备第3部分: 非人员可以进入现场配电盘的低压开关设备和控制设备的特殊要求”. 这种类型的设备适合非人员进入的平民或非人员使用. 通常情况下，非人员可以使用此类设备，例如操作开关或更换保险丝. 配电板（盒子）可以包括控制设备和信号设备. 它们用于交流电，对地的标称电压不超过300V. 当总输入负载电流不超过250A时，输出电路中每个短路保护装置的额定电流就不会超过125A.

配电板（盒）是一种开关或保护装置（例如保险丝或微型断路器），具有一个或多个输入和输出电路，以及用于连接中性导体和保护电路的导体用于终端. 它还可以承载信号和其他控制设备. 可以包括或单独提供绝缘设施. 典型产品是模块化配电箱（终端配电箱）和照明仪表箱.

1. 模块化配电箱（终端配电箱）

模块化配电箱（端子配电箱）适用于交流频率为50Hz，额定工作电压为220V或380V，额定电流不超过100A的单相三线或三相五线端子电路. 控制和分配设备以保护线路的过载，短路，泄漏和欠压. 它可以广泛用于现代酒店，商业，工作条件和住宅建筑中（见图1和2）. 其结构特点如下:

图1带绝缘材料外壳的模块化配电箱

图2带金属外壳的模块化配电箱

模块化配电箱的主要结构部件是盖，箱体，透明盖，安装导轨，导电排，进线屏蔽和母线挡板等，并配有中性线和接地端子排. 外壳分为所有塑料，塑料表面铁底，钢和不锈钢等. 可根据需要选择外壳. 可以在所有方向（上，下，左，右，深度，水平）上调整产品框中的组件骨架. 盒中的组件操作机构与面板完全吻合，避免了壳体预埋时预留尺寸的不准确，导致无法安装，使安装更加方便.

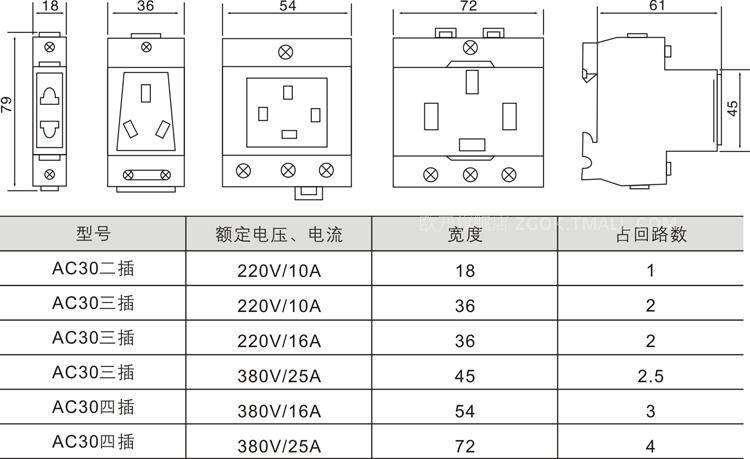

模块化配电箱采用导轨装拆结构，各部件之间通过新技术母线连接，增加了接触面积，避免了由于接触面小而引起的发热，烧坏的现象. 面板没有防尘通风窗. ，改善散热条件，并提供N，PE专用母线和专用端子. 盒子中的电气元件都是模块化的电气元件，宽度为9mm或18mm. 它们安装在TH35-7.5型安装导轨上，并可根据需要组合为各种电路解决方案. 安装的电气组件的手柄外露，易于操作，其他带电部件也盖在了上盖内，使用安全可靠.

表1 PZ30模块化配电箱的主要技术参数

额定工作电压Ue（V）

额定电流In（A）

额定短时耐受电流Icw（kA）

额定峰值耐受电流Ipk（kA）

2. 照明仪表箱

照明电表箱适用于集中测量和管理住宅建筑和办公建筑中使用的电能. 根据设计要求，安装了脉冲型电能表以实现计算机管理，并有地方安装遥测和电信设备. 电表箱中装有一个小型断路器，具有过载和短路保护功能. 电表和断路器的额定电流是根据设计选择的（请参见图3和图4）. 其结构特点如下:

图3金属外壳照明仪表箱

图4带绝缘材料外壳的照明仪表箱

可以在所有方向（向上，向下，向左，向右配电箱模数怎么计算，深，水平）调整照度计盒的框内组件的骨架，以使盒内的组件操作机构与面板完全匹配，避免在嵌入外壳时保留不正确的大小. 这引起了无法安装的矛盾，并使安装更加方便.

照明仪表箱采用轨道装拆结构，各部件之间通过新技术汇流排连接，增加了接触面积，避免了由于接触面小而引起的部件发热，烧坏的现象. 面板上配有防尘通风窗. 改善了散热条件，并提供了N，PE专用母线和专用连接端子. 安装的电气组件的手柄外露，易于操作，其他带电部件也盖在了上盖内，使用安全可靠.

表2照明仪表箱技术参数

额定工作电压Ue（V）

额定电流In（A）

额定短时耐受电流Icw（kA）

额定峰值耐受电流Ipk（kA）

配电板的结构特征

配电箱的主要结构由底箱，前框架配电箱模数怎么计算，门等组成. 底箱和前框架由弯曲并焊接的冷轧钢板制成. 有表面安装和隐藏安装两种类型. 门可以根据用户需要用不锈钢或冷轧钢板制成，外表面喷涂塑料. 包装盒内的开关均为凸出安装，操作方便. 外部面板采用透明玻璃窗观察开关的开关状态. 底盒的上，下侧根据入口和出口管线配备有入口和出口装置，并且可以根据回路数设置单排或双排结构. 配电箱有两种安装方式: 悬挂式或嵌入式. 所有可及的表面都应至少提供IP2XC防护等级.

因此，如果您对如何申请低压3C认证感到头疼，则不妨致电我们与我们联系，我们将为您提供最周到且最具成本效益的认证方案供您选择.
