移动电源连续小电流应用的解决方案

几天前，一位朋友建议充电宝持续使用小电流的问题一般不是持续使用小电流

我遇到过这种情况，但是我没有使用移动电源作为电源，所以我没有认真考虑它，

当时，qrut朋友，即论坛的第一块砖，提出了一种解决方案，我认为这可能是可行的，并且比直接使用电阻器来制作虚拟负载要好

能量消耗应该很小，所以我有以下实验

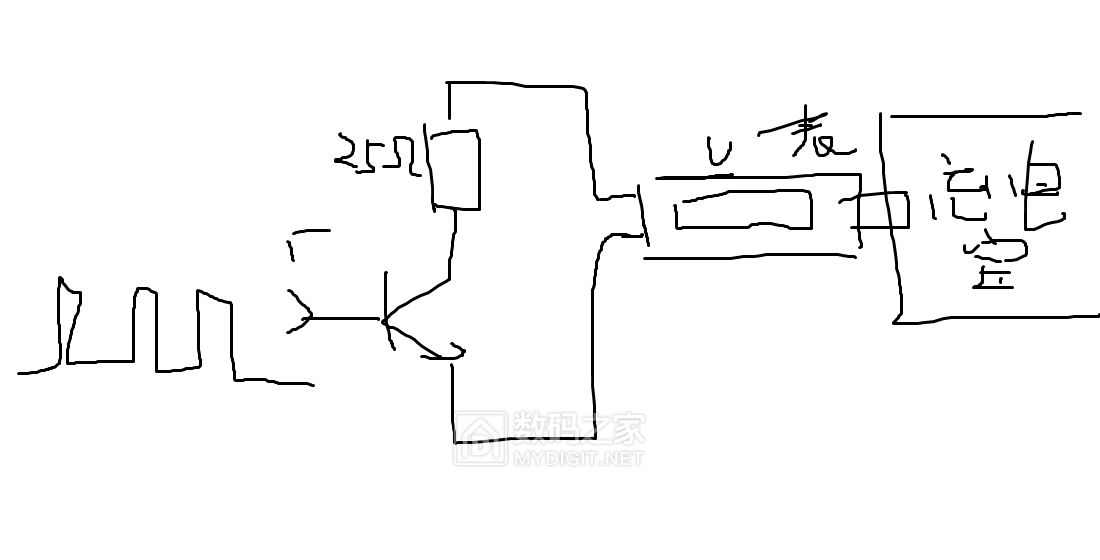

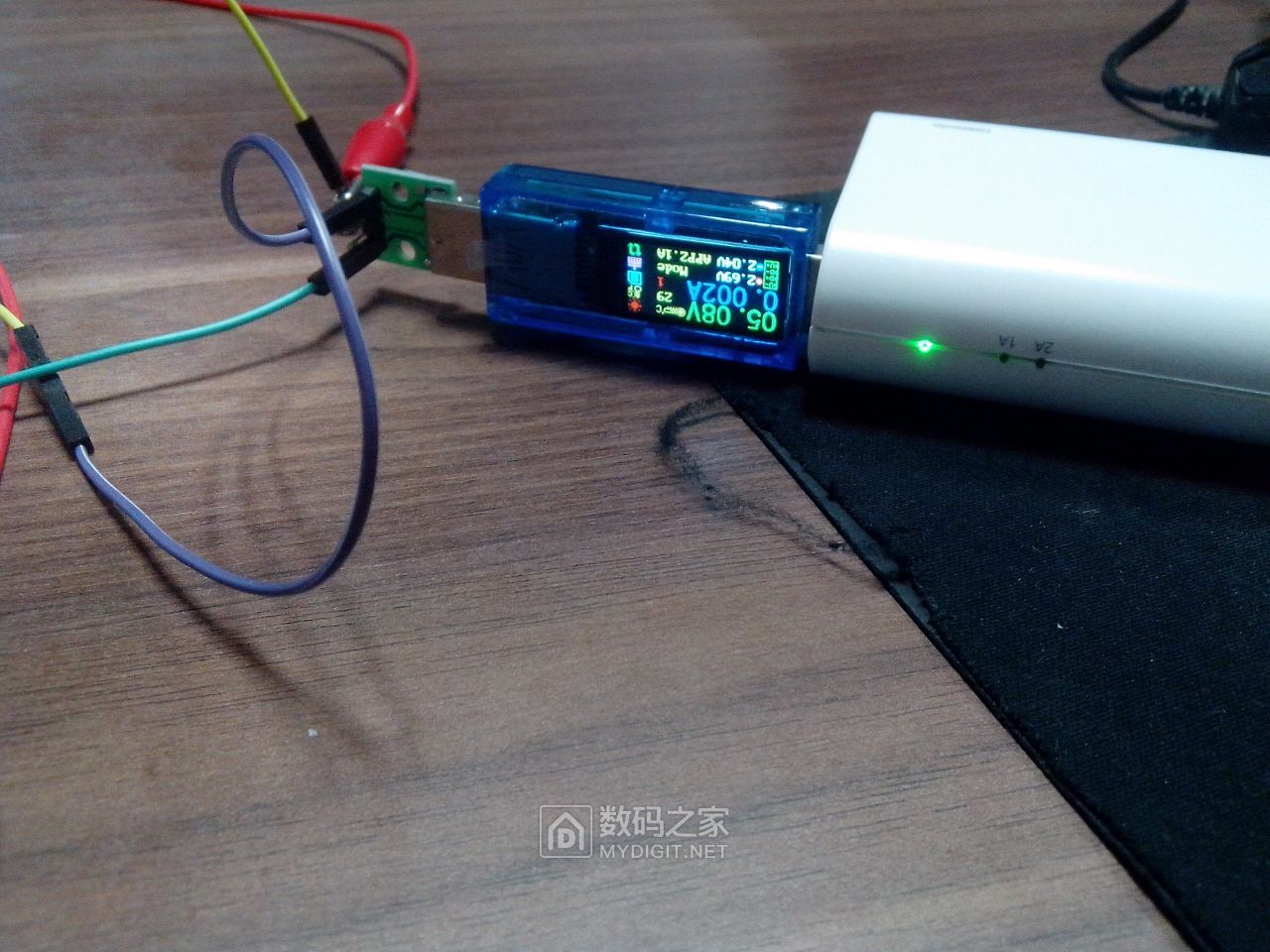

原理图，充电宝通过U表为25欧姆负载供电，并使用三极管控制开关

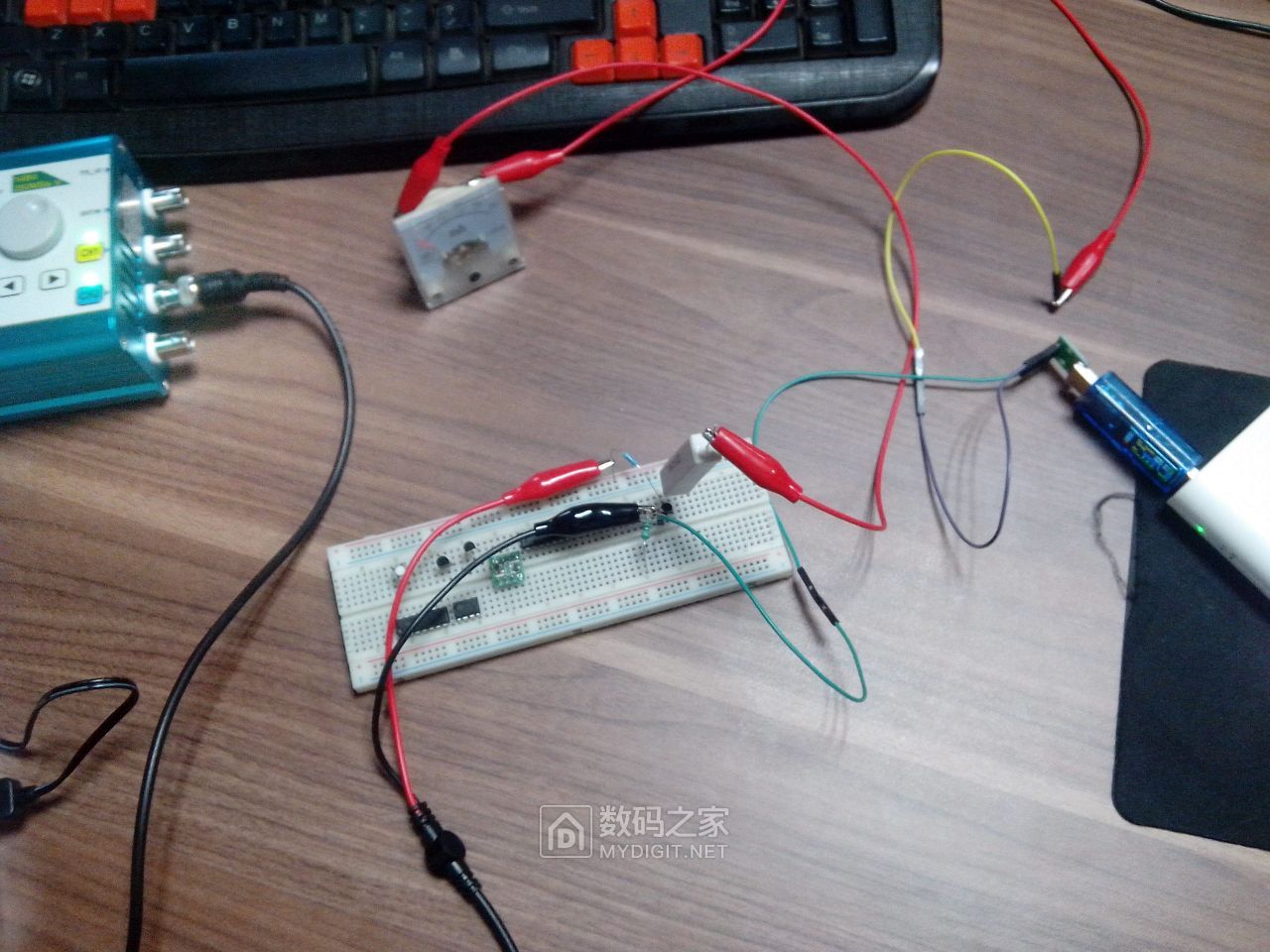

实际电路中，电流表检测电流，实际上是重复的，但是指针表具有指针表的优点

因为我不知道要正确控制多少个频率，所以我们先以1hz尝试一下，没有更多了

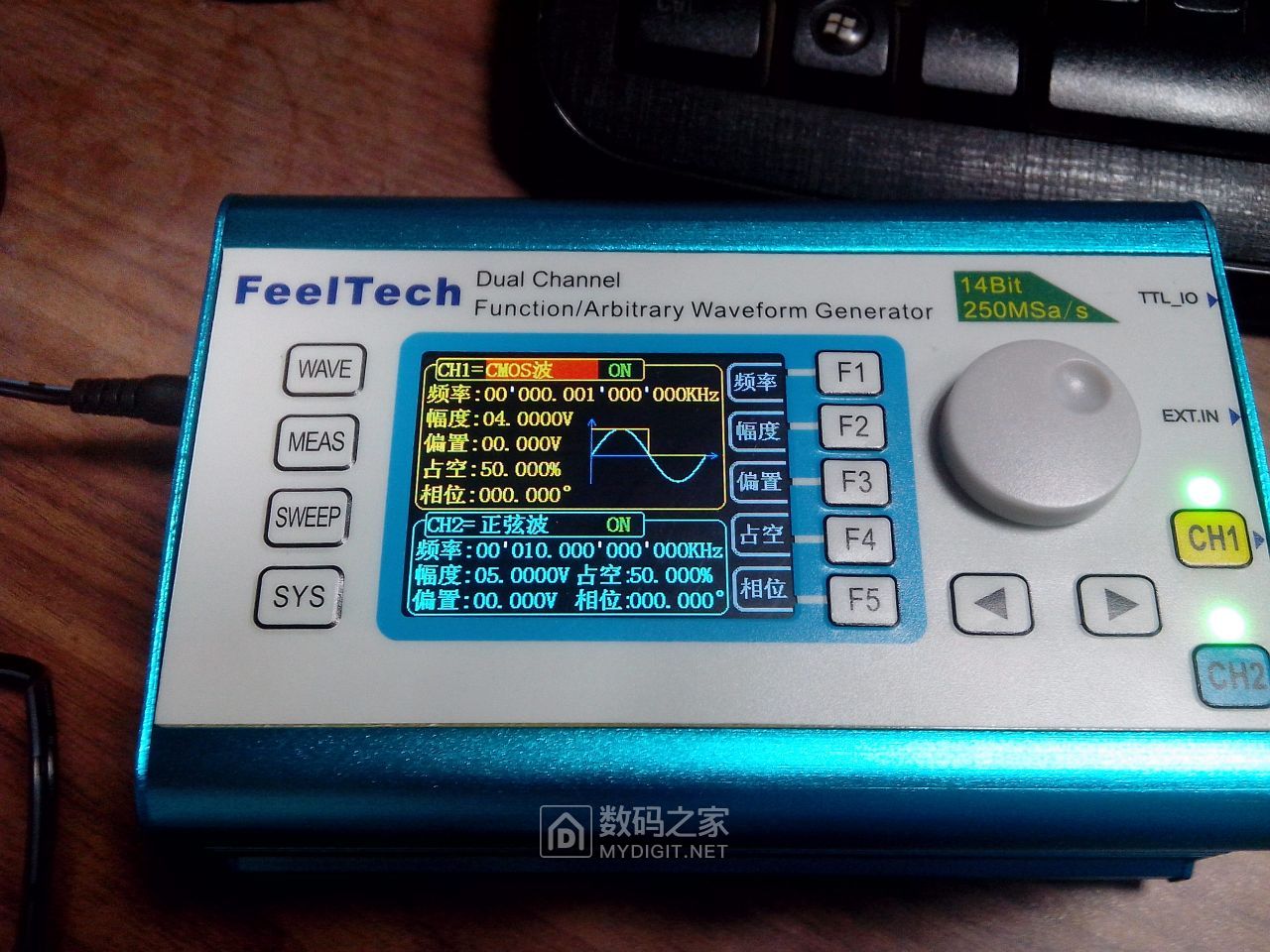

50％的比例，此时电流比较大，自然可以连续供电

假设晶体管完全导通，那不是，因为我控制基极电流较小

最大200ma电流，占50％，相当于100ma连续电流

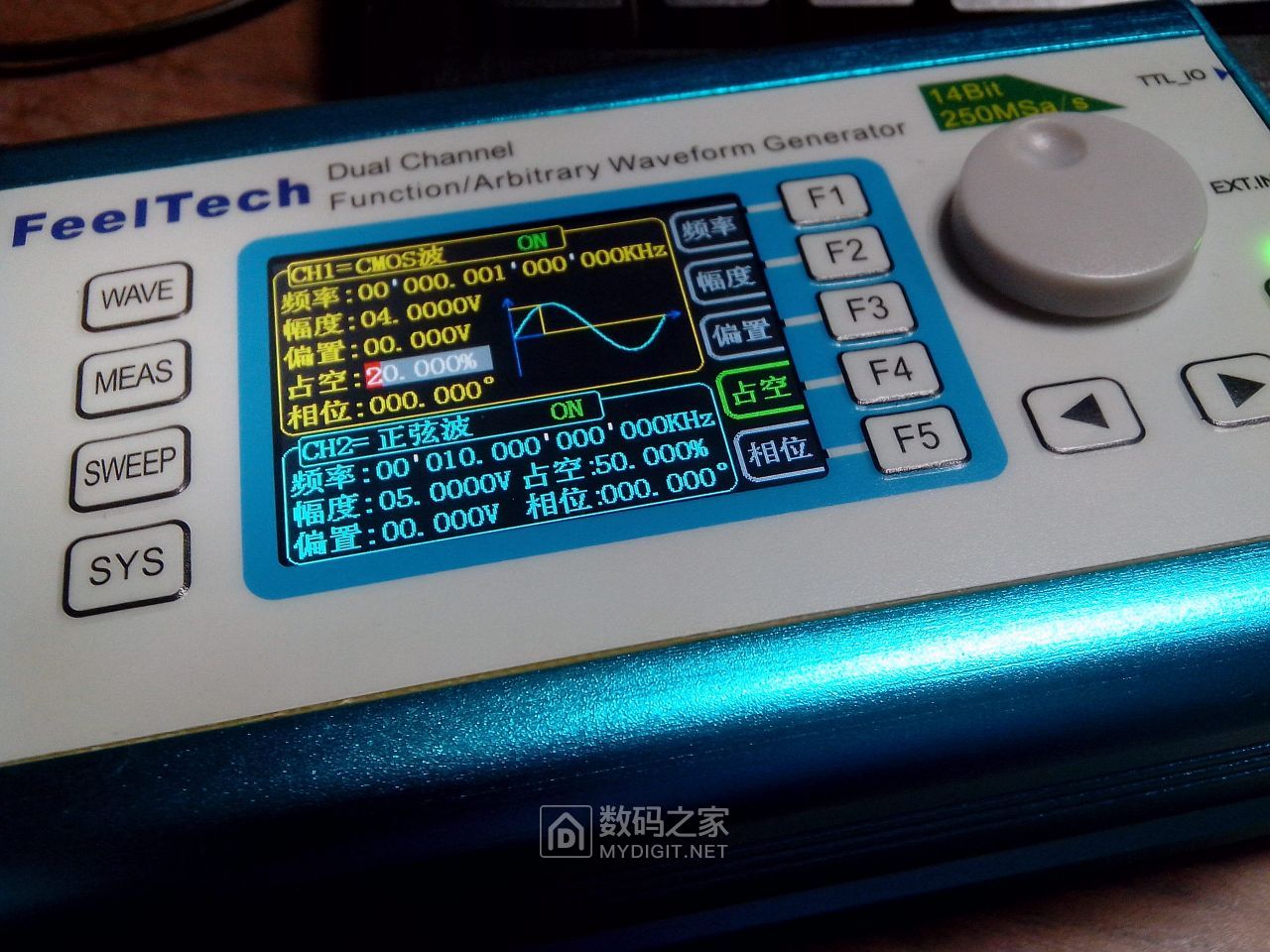

将比例降低到20％仍可以正常供电，相当于连续电流40ma

继续将比例降低到5％，如果可以的话，还是比较理想的

实际上充电宝电流，它也可以连续供电. 我在这里使用的备用电池不适用于其他品牌

充电宝可能具有不同的检测机制，

此时，它相当于10ma的连续电流，这意味着该电路对移动电源的能耗非常小

相当于50毫瓦的消耗量

U表在检测脉冲电流方面不如指针表充电宝电流，并且无法捕获大电流数据

只能用示波器查看

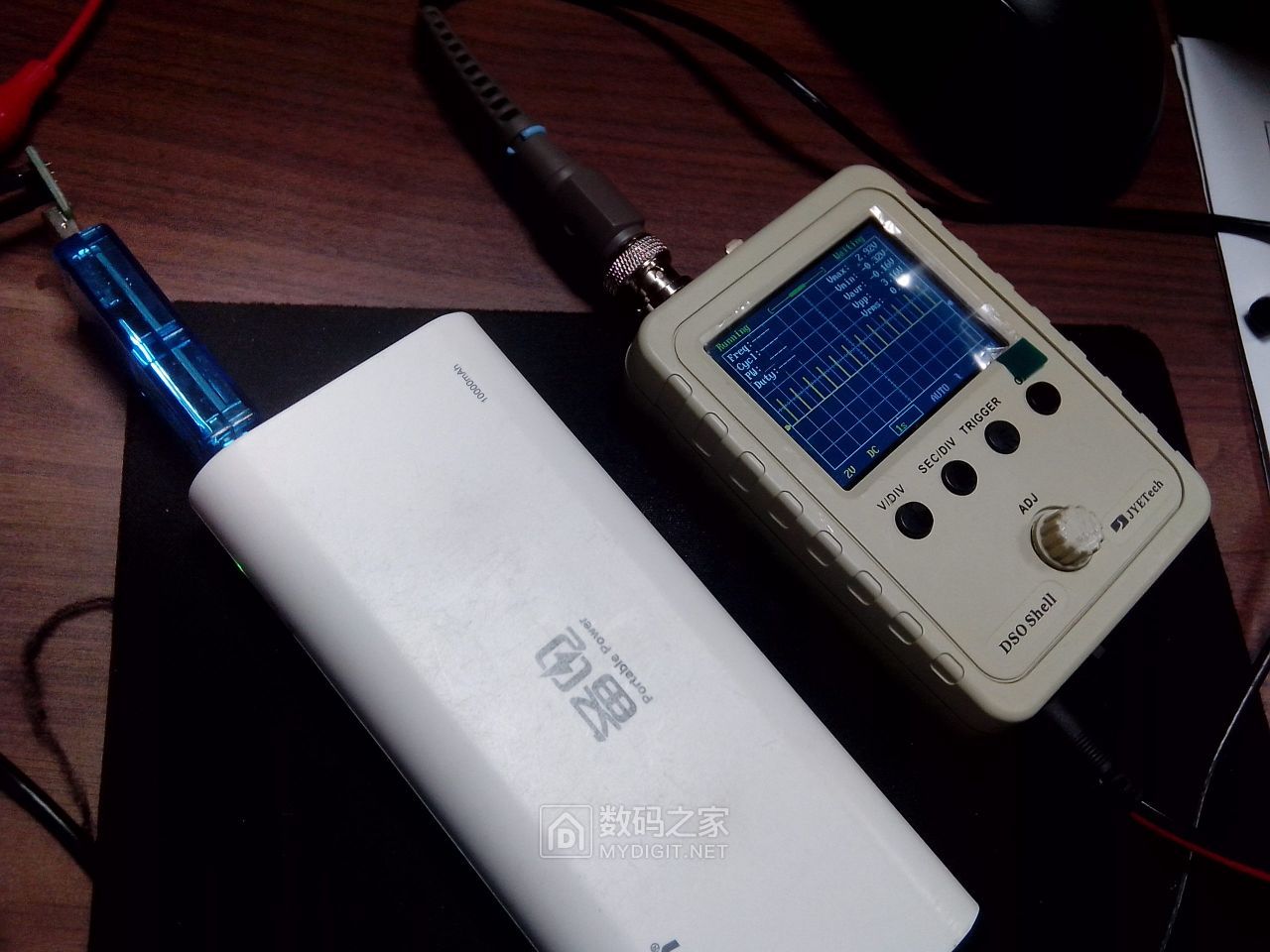

当时的比例可能是2％，示波器，被测电阻两端的波形

峰值为3.2v，则电流约为130ma，没有假定为200ma，

5％的比率等于6.5ma连续电流，消耗约30毫瓦

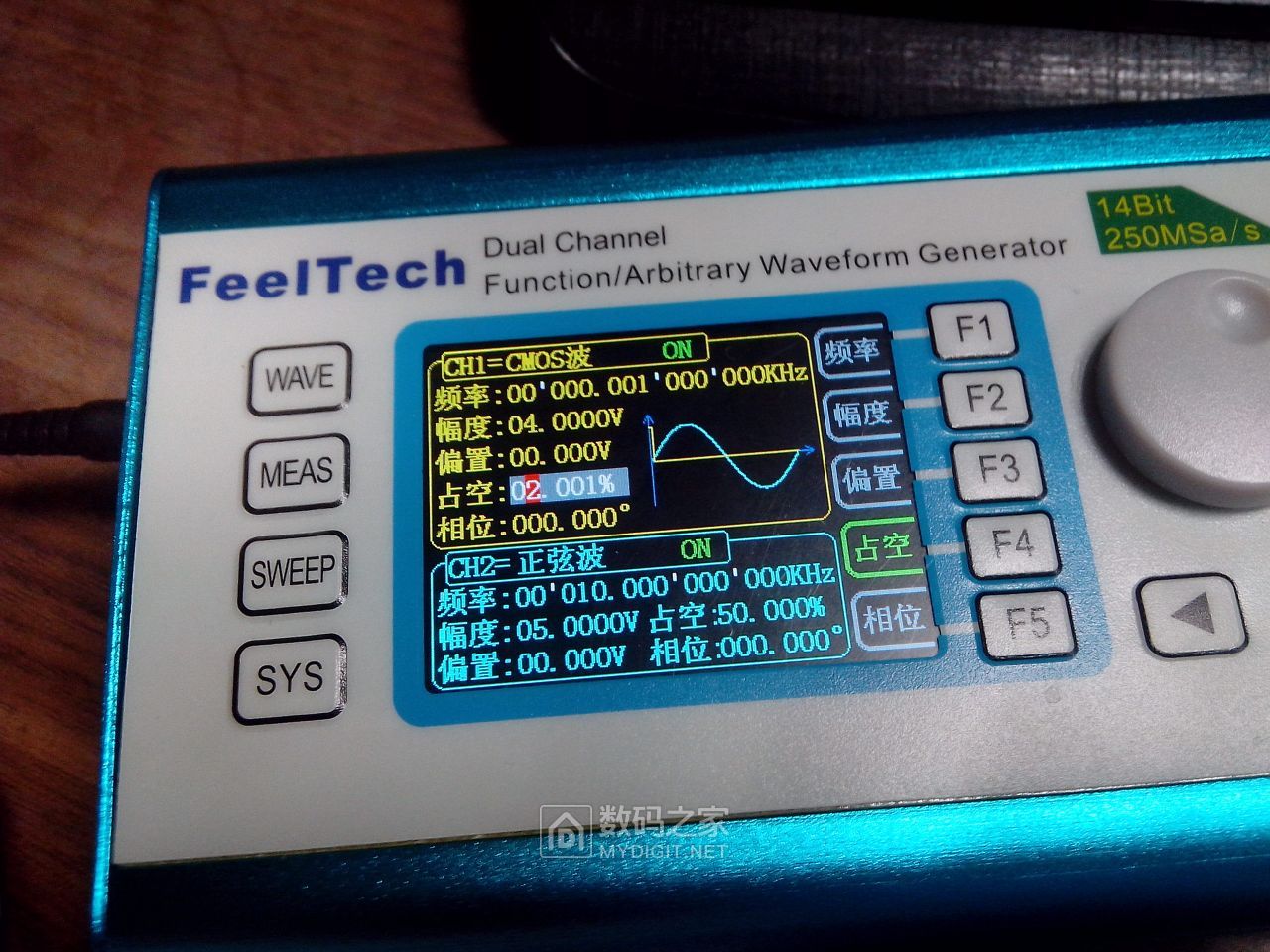

最后将比例调整为2％，并继续测试半小时以上，没有自动关机现象

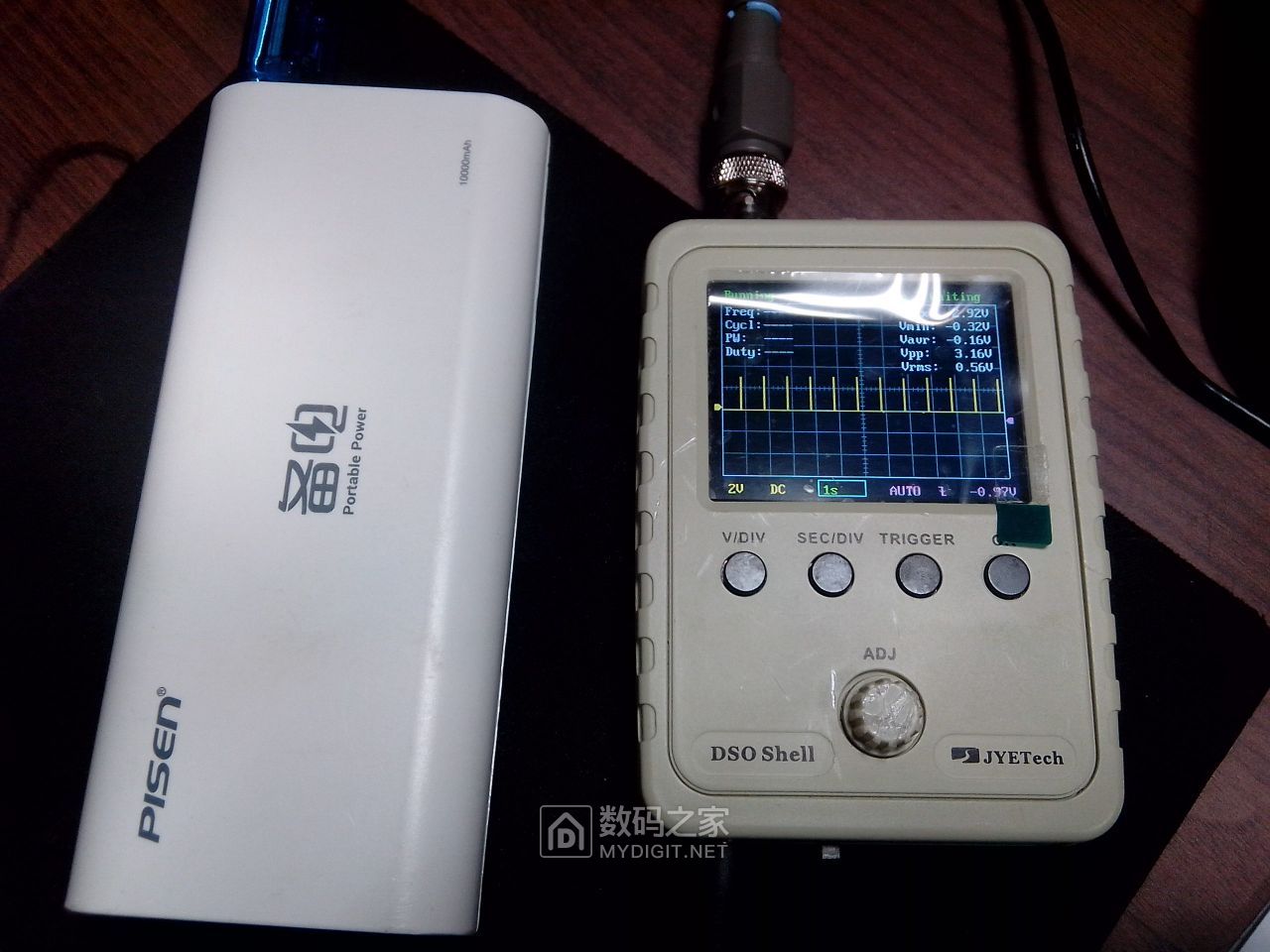

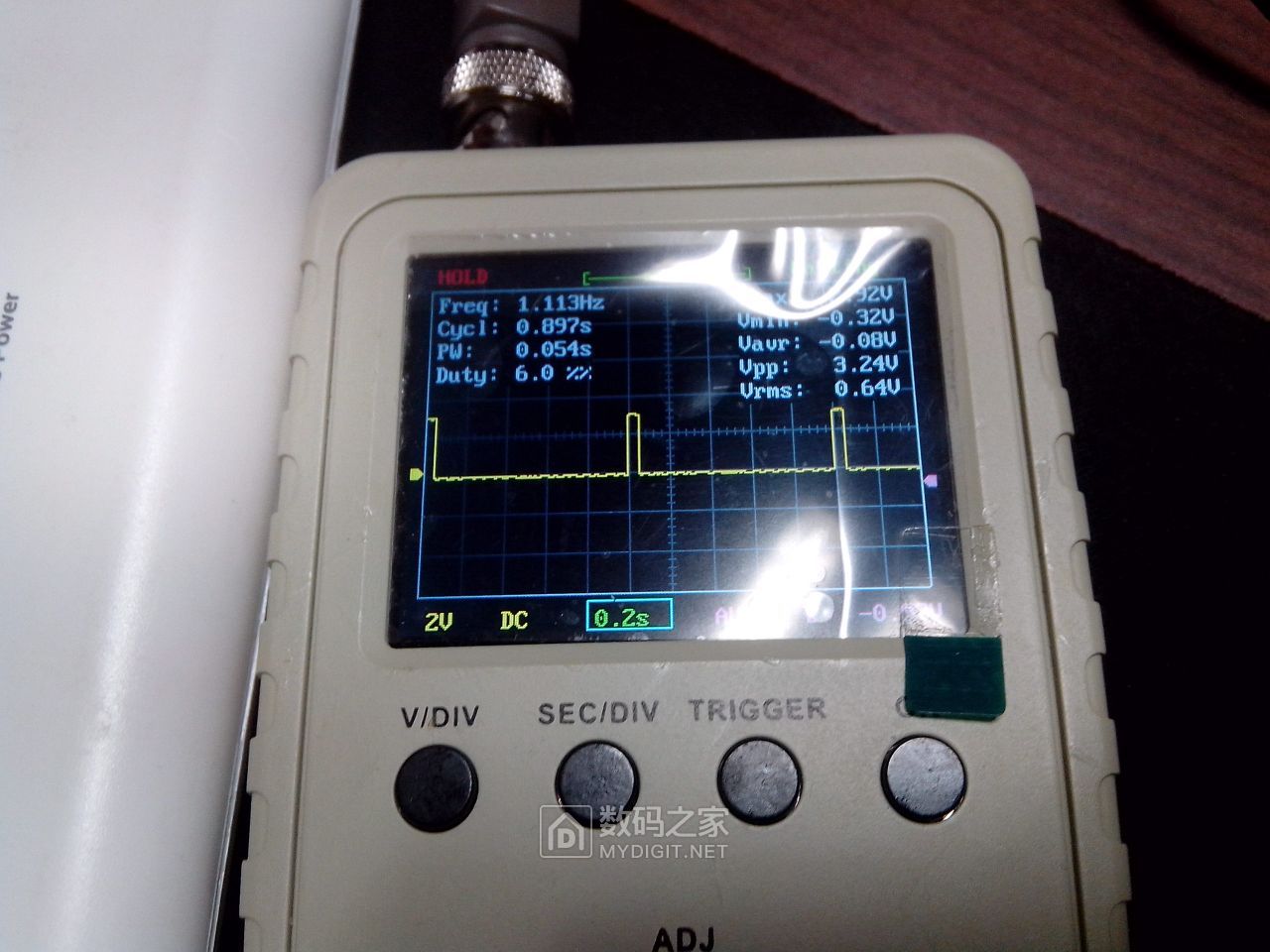

这是5％的波形，可以清晰查看

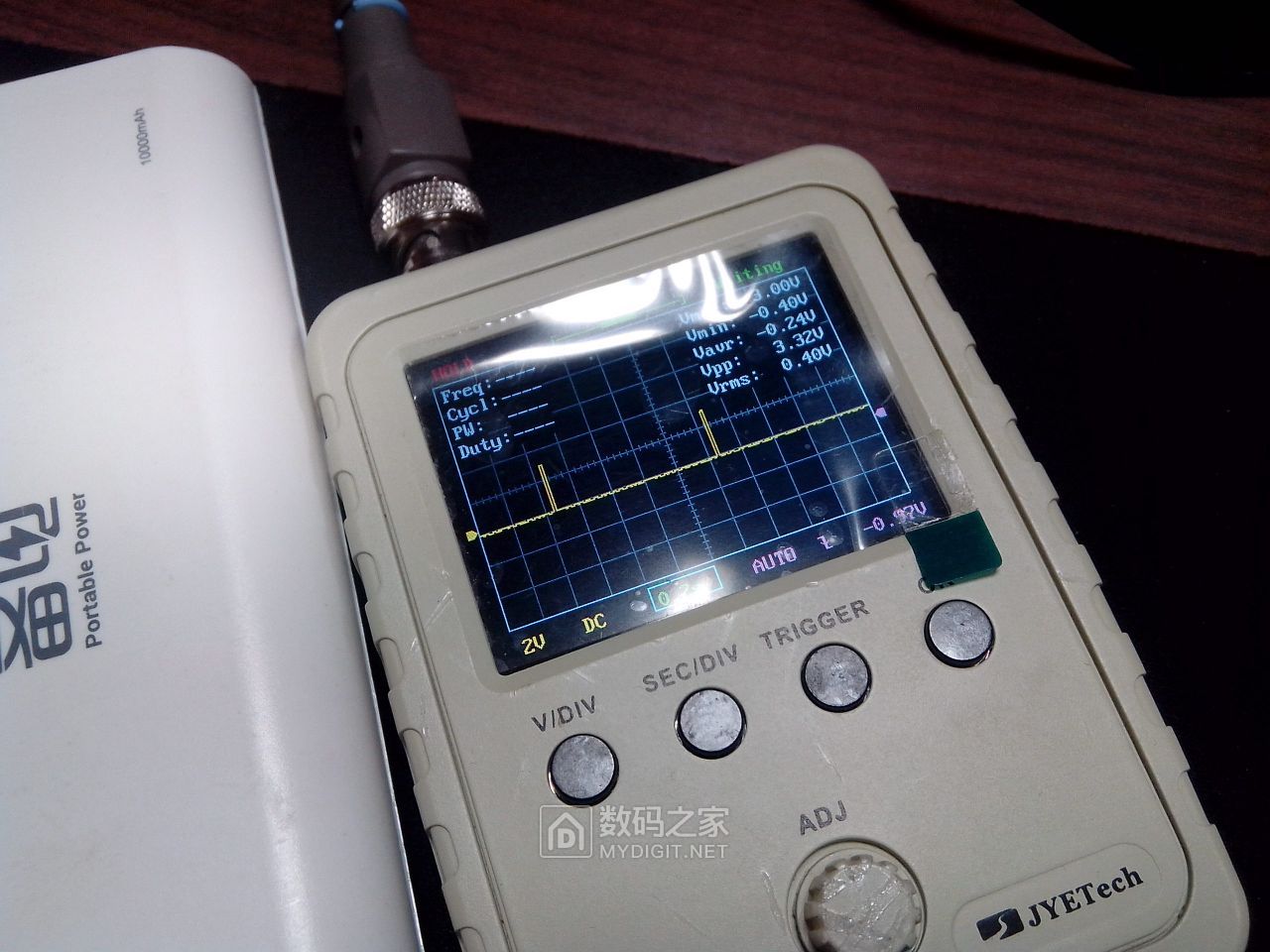

这可能是比率为2％的波形，脉冲电流计算为140ma，

相当于3ma连续电流，这意味着只有3ma的电流可用于以小电流连续输出充电宝

这个价格很小

以上是我的实验，因此，如果它用途广泛，请制作一个小插件，等效于U-list样式

许多充电宝可以用小电流连续供电，为此所付出的损失基本上可以忽略

我相信制作这样的电路非常简单，并且存在几个问题: 1.这是移动电源的连续供电模式

效率不高，至少指示灯要消耗很多功率. 2.该电路对输出有一定的干扰

由于它会产生周期性的电流干扰，因此可能会对输出纹波产生一些副作用.

欢迎大家继续进行实验和讨论，并努力解决这种小电流连续供电问题！

附加2个指针表，分别是50％和20％

您能看到哪一个是50％
