SMC增压阀VBA11A的工作原理

SMC增压阀工作原理VBA11A-02GN广东

SMC的质量标准是全球性的. SMC（中国）是中国气动行业中第一家通过ISO14001环境管理体系认证的公司. 曾经有人对赵彤说，如果SMC产品的质量降低一半，价格也降低一半，其产品在中国的市场可能会更多. 赵彤将产品分为高品质和高价格，高品质和低价格，低品质和高价格以及低品质和低价格四类. 质量和低廉的价格是企业和用户永远追求的目标. SMC绝不会仅仅为了眼前的利益而放弃对高质量产品的追求，也就是说，在开发产品时，不要将中国客户与世界其他客户区分开，而是始终采用高质量的营销策略并耐心等待中国市场成熟度，培育市场成熟度. 有关其他技术问题，请咨询BDI工程师.

VBA1-52 VBA4100-04N VBA4-Y-20 VBAT20-V VBA4-26-1

VBA1-Y-10 VBA4100-04N-X4 VBA4-Y-21-3 VBAT20-Y-1 VBA4-28-4

VBA2100-03 VBA4100-WG15K168 VBA4-Y-31 VBAT20-Y-2 VBA4-29-1

SMC增压阀VBA系列VBA20A-03GN，SMC增压阀VBA系列VBA40A-04，SMC增压阀VBA系列VBA4100-04

SMC增压阀是一种可以将液压传动系统中的低压油按比例转换为高压油的增压阀，属于液压传动类别. 它由阀体，增压器和液压换向阀组成. 通过阀体内的入口和回流通道的配合，控制油孔和排放阀，增压器和液压换向阀有机地连接在一起. 增压阀的显着特点是，泵源的压力用于促进确定增压阀和液压换向阀之间的方向，从而消除了连杆的传递和反向运动，从而使阀简单实用根据此原理，形成了一个主动式往复式油缸，有利于简化液压传动的意图，简化了节能降耗.

SMC增压阀应固定在增压阀的两端，不要将黑色凸形手轮固定在中间.

请勿将SMC增压阀暴露在雨中或直射阳光下.

一天排干一次（手动型），然后一次检查（自动型）SMC增压阀（冷凝水）.

SMC增压阀长时间处于设定状态. 切换增压阀后，从E口排气的时间变长是正常的.

为了缩短SMC增压阀的充气时间，可以将增压阀与止回阀并联使用.

VBA2100-03G VBA4-12-3 VBA4-Y-6-5 VBAT38 VBA2200-03N

VBA2100-03GN VBA4-13-1 VBA4-Y-8 VBAT38A VBA2-3

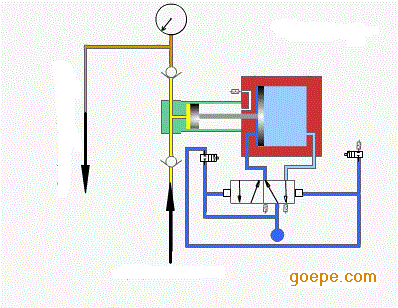

SMC增压阀的工作原理

输入空气压力分为两种方式: 一种为增压室A和B充气的方式；另一种为充气室A和B充气的方式. 另一种使驱动室B膨胀的方法是将驱动室A排气. 大活塞向左移动，小活塞向左移动，增压室B将小活塞加压到末端，换向阀切换，驱动室A进气，驱动室B排出大活塞反向运动，而增压室A会增加压力

在没有电源的情况下，Zui可以使工厂气压大大提高2倍. 只要将其连接到工厂生产线的压缩空气上，您就可以获得两倍的压力.

（SMC增压阀VBA系列VBA1111zui大4倍）.

气罐和增压阀可以直接连接，节省空间

设置SMC增压阀手轮操作增压阀的出口压力. 在外观状态下，一旦气源溢出，您应迅速拨出以调节手轮并沿箭头方向转动. 设定压力后，再次向后按手轮.

设置SMC增压阀手轮操作增压阀的出口压力. 在出厂状态下，一旦气源溢出，应迅速拨出手轮并按箭头方向转动. 设置压力后，向后按手轮. 无需超出设置范围. 设定压力后，要让次级侧减压，请使用手轮退出（-）. 重置时，应先将压力降低到要设置的压力.

设置SMC增压阀先导压力控制型增压阀的出口压力. 先导压力可以设置为先导压力出口压力的一半.

在正常情况下，SMC增压阀需要快速排出残余压力. 可以在增压阀后面安装一个三通阀. 如果将其安装在增压阀中，则由于存在止回阀而无法释放残余压力.

SMC增压阀一次侧的压力波动较大，可能导致二次侧压力超过设定范围. 应该采取安全措施.

SMC增压阀还需要在次级侧配备空气过滤器和油雾分离器. 由于增压阀中有滑动部件，因此可能不会对所使用的储气罐内表面进行处理，并且次级侧上会有灰尘，等待流出.

SMC增压阀输入的气压分为两个通道. 一种方法是打开止回阀，为小气缸的增压室A和B充气. 驱动腔A耗尽. 这样，大活塞向左移动，带动小活塞向左移动，小气缸B腔增压，单向阀打开，从出口发送高压气体. 小活塞移至末端以切换换向阀，驱动腔室A进气，驱动腔室B排气，大活塞反向运动增压阀原理，增压腔室A增压，止回阀打开，高压气体从输出端口连续发送. 只有重复上述动作，才能从出口获得连续输出的高压气体. 出口压力被反馈到压力调节阀，压力调节阀可以自动将出口压力保持在一定值. 当需要改变出口压力时，可以调节手轮以获得升压比范围内的任何设定出口压力. 如果出口反馈压力与压力调节阀的弹力平衡，则增压阀将停止运行，并且不再输出流量. .VBA2100-03G VBA4-12-3 VBA4-Y-6-5 VBAT38 VBA2200-03N

VBA2100-03GN VBA4-13-1 VBA4-Y-8 VBAT38A VBA2-3

SMC增压阀工作原理VBA11A-02GN广东

SMC VBA系列增压阀的出口压力超过1.0MPa，应确认管道接头，燃气管道，燃气阀等的压力规格.

在接管SMC VBA系列增压阀之前，应清洁管道.

SMC VBA系列增压阀的活塞应水平安装. 安装螺母必须牢固. 如果有振动，应安装防振橡胶垫. 安装在SMC增压阀上的润滑器应安装在次级侧，而不是初级侧，以防止因增压阀操作不良而积聚油.

SMC增压阀完成操作后，应释放一次侧残余压力.

SMC增压阀的排气口应单独管道连接，以防止形成背压

SMC增压阀SMC增压阀VBA系列VBA40A-04GN，

流体: 压缩空气

最大提升率: 2倍

压力调节方式: 手动控制方式

最大流量: 1900L / MIN

调整压力范围: 0.2—1.0MPA

最大的供应压力: 0.1—1.0MPA

保证压力: 1.5MPA

管径: 1 / 2RC流体: 压缩空气

VBA1111-02GN VBA4100-04GN VBA4-7-2 VBAT20-2 VBAT10A-V

VBA1111-02N-X27 VBA4100-04GN-X16 VBA4-8-1 VBAT20A-V VBAT10S

VBA1-23-1 VBA4100-04GN-X47 VBA4-Y-11 VBAT20S VBA4-23-1-2

VBA1-3-1 VBA4100-04GN-X50 VBA4-Y-12 VBAT20S-V VBA4-23-3

VBA1-33 VBA4100-04G-X50 VBA4-Y-13 VBAT20S-Y-2 VBA4-25-2

SMC增压阀工作原理VBA11A-02GN广东
