冷凝器课件

冷凝器冷凝器的类型，水冷冷凝器，立式壳管式卧式壳管，壳管式风冷冷凝器，蒸发式冷凝器，淋浴式冷凝器，节水，低成本，结构简单，可属消耗量大，占地面积大，节约用水，成本低，结构简单，易于去除水垢，体积小，不需要水，安装简单，可以放置在屋顶上；传热系数小受环境温度的影响很大，会使环境恶化. 很难去除灰尘. 传热系数高，单元占地小，结构简单. 金属消耗大，清洗困难，耐水性大. 传热系数高，耗水量小，空间小；水质要求高，难以清洗，在拔管处留有较高的传热系数，占地面积小，易于清洗；耗水量大，水冷冷凝器笨重？使用水作为冷却介质消除制冷剂冷凝时释放的热量. 冷却水可以使用一次（地下水和地表水），也可以循环使用. 使用循环水时，必须配备冷却塔或冷水池以确保水被连续冷却. ？优点: 制冷量大，经济运行良好. •缺点: 水系统比空气冷却系统复杂. 常用的水冷冷凝器？壳管式冷凝器？套筒式冷凝器？螺旋板式冷凝器壳管式冷凝器壳管式冷凝器？立式管壳式冷凝器重力作用下流向下的冷却水是敞开的管壳式冷凝器，通常用于大型氨制冷设备中. ？水平管壳式冷凝器冷却水在压力下流过水平管束的闭合管壳式冷凝器. 通常用于大中型氨或氟利昂冷却装置.

立式管壳式冷凝器的结构和工作原理1-放气管2-均压管3-​​安全阀连接4-配水箱5-管板6-进水管7-无缝钢管8-压力表连接9出口管10排水管歧管结构立式壳管式冷凝器立式壳管式冷凝器的特点？气态制冷剂从中上部进入，冲刷钢管的外表面，使之不致形成较厚的液膜并提高传热系数；冷却水的温度上升2〜4℃，传热系数约为700〜800W /（m2·℃），换热管的长度约为4〜5m. 立式管壳式冷凝器适用于水源充足，水质较差的地区. 它通常用于大中型氨制冷系统. 立式管壳式冷凝器的优缺点？垂直安装，占地面积小；无冻结风险，可安装在室外，不占用室内建筑面积；换热管为直管，易于除锈，除尘，清洗时无需停止系统运行，对冷却水的质量要求不高. ？大量的冷却水；？制冷剂泄漏不容易发现；身体比较笨重. 卧式壳管冷凝器的结构和工作原理图中的二流和四流端盖卧式壳管冷凝器的外观？水平外壳，管板，管束，顶盖（头），挡板？纵向圆盘形加挡板: 增加壳侧流体的湍流并改善壳侧α多管路径: 增加管中的流体u，增加α圆盘形内部管1.塔板的类型，结构和特性: 平顶溢流堰（液层气液接触面积）是否有溢流盘液体接收面积下降管（液体通道）？降液管溢流装置？平顶溢流堰？齿状堰？开口面积（气道）板塔？泡罩式的缺点: 结构复杂，制造成本高，压降大，驱气速度低？因此生产能力很小.

??筛孔类型???浮阀类型???其他类型: 优点: 弹性大，运行稳定可靠. 板塔？吸塑型???筛型特点: 结构简单，成本低，压降低，生产能力大？功能强大，操作灵活，最高可达2〜3 ，？浮阀类型???其他类型: 板塔？吸塑型？筛型特点: 结构比泡罩简单，比筛板复杂，操作更灵活，浮阀类型？生产能力大. ？其他类型: 板塔？泡泡帽？？？屏幕类型???浮阀类型???其他类型: 旋风盘压延孔板斜孔板氟利昂水平管壳式冷凝器水平管壳式冷凝器的类型水平管壳式冷凝器的类型1出口2端盖3垫片4管板5排气阀接头6 -气态制冷剂入口7-空气挡板8管机架10-安全阀接头11-水室排气旋塞12-水室排放旋塞13-安全阀接头14-冷却管15-制冷剂出口16-进水冷凝器（1 ）安全阀: 制冷剂压力打开过高，并通过管道向外侧排放制冷剂. 冷凝器（2）排气阀: 安装在壳体的最高处，以排出不可冷凝的气体. 注意: 当压缩机停止运转时，应进行放血. 冷凝器（3）水室排气旋塞: 它安装在端盖的最高部分，以排出水侧的空气. 冷凝器（3）水室排水旋塞: 安装在端盖的最低部分，用于在维护或长期停机期间排放水.

？卧式壳管冷凝器的类型？ （1）对于氨？ 4至10个水道；淡水流速0.8到1.2 m / s，海水0.7 m / s，技术数据？ （2）为了氟利昂？薄壁低肋铜管（螺纹管）提高了散热系数，技术数据卧式管壳式冷凝器的特点？冷却水行程更长，流量大，水侧传热系数大；冷却水入口和出口之间的温差减少了冷却水的数量； •氨水系统使用光滑的钢管；氟利昂系统使用低肋铜管来加强氟利昂侧的冷凝散热. 卧式管壳式冷凝器的特点: 冷却水温升: 4〜6℃•氨系统: 冷却水流量0.5〜1.5m / s，传热温差5℃，传热系数700〜900W /（m2 ℃）风冷式冷凝器工作原理，单位面积热负荷为1071〜5234 W / m2；氟系统: 冷却水流量1.8〜3.0m / s，传热温差7℃，传热系数900〜1600W /（m2℃）卧式管壳式冷凝器冷却水流量的优缺点高，传热系数高于立式. 结构紧凑，面积小. 冷却水温升大，冷却水消耗小. ？冷却水阻力大；？清洗不便，冷却水水质较好. 2.套筒式冷凝器的结构和工作原理氟利昂套筒式冷凝器氨套筒式再冷却器套筒式冷凝器的特点？内管内冷却水进出，外管内高压气体制冷剂上下出，进行逆流换热，传热效果好，传热系数约为1100 W / m2·℃；管式冷凝器的优点？结构紧凑，制造简单，价格便宜，传热性好；寒冷程度大；冷却水消耗更少.

？制冷剂侧和冷却水侧都具有更大的阻力？清洁不便，需要良好的冷却水质量；每单位体积的换热面积小（约20m2 / m3，管壳式为100〜200m2 / m3）. 3.螺旋板冷凝器？与管壳式冷凝器相比，螺旋板式冷凝器不仅体积小，重量轻，而且传热系数高. ？主要缺点: 不适合高压，内部难以清洁和大修，只能使用软化水或中等硬度的冷却水. 螺旋管冷凝器的LOREM IPSUM DOLOR风冷冷凝器的优缺点？优点: ？该系统简单，不需要冷却水风冷式冷凝器工作原理，适用于水资源短缺或供水困难的地区；风冷热泵: 热量是从空气中吸收的. •缺点: •传热系数低； •在水源充足的情况下，水冷设备的初始投资和运营成本要低于风冷设备的初始投资和运营成本； •冷凝温度高，压缩机容量比水冷设备大15％. 自然对流风冷冷凝器的特点自然对流风冷冷凝器的特点？低噪声？但是带式风冷冷凝器传热系数低的优缺点？优点？过程短，压力损失小，排气压力降低和压缩机功率消耗；进，出口管的直径是可变的，气态的直径大，液态的直径小，从而充分利用了热交换面积，减小了设备的尺寸；冷凝器中制冷剂的温度和流量分布均匀以提高放热性能； •加快流速并改善放热性能； •传热效率提高30％至40％，通道电阻降低25％至33％，内部体积减少20％，这大大提高了其放热性能.

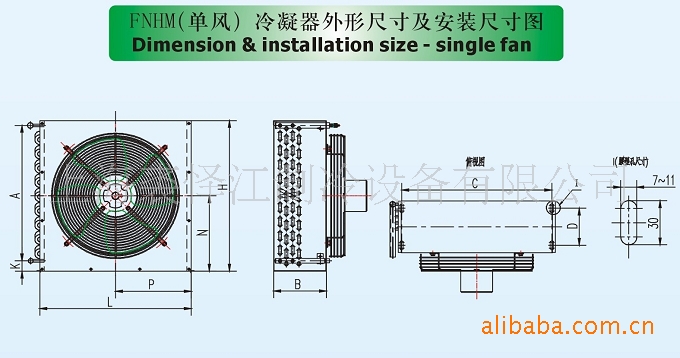

？缺点: ？制造过程更加复杂. 平行流冷凝器形状强制对流风冷冷凝器的结构特点？有噪音，但传热系数增加了1-散热片2-传热管3-上密封板4-左端板5-进气集管6-弯头7-出口集管8-下密封板9-前密封板10轴流风扇11组装螺旋管板式风冷冷凝器结构翅片盘管和端板式热交换器的结构传热管的规格和布置传热管的规格为7×0.35、9.52× 0.35、12.7×0.5、15.8×0.75. 布置正三角形正方形，直列正方形，交错管板式风冷冷凝器. 优点: 结构简单，易于加工？缺点: ？漫长的过程；？进，出口管直径相同，未充分利用管内空间，不利于进行充分的热交换，增加了排气压力和压缩机的能耗；清洁焊接氧化皮不便，散热效率低. 蒸发式冷凝器和喷水式冷凝器蒸发式冷凝器吸入式压力给料式蒸发式冷凝器物理图填充式（水预冷式）蒸发式冷凝器水预冷式蒸发式冷凝器通过循环水进行预冷换热面积盘管可减少5-15％，但应增加预冷盘根和风道之类的设施以增加设备的体积. 该蒸发式冷凝器的工作原理基本上类似于冷却塔. 与水预冷式蒸发冷凝器相比，由于冷凝和换热盘管冷却未蒸发的滴水，逆流式蒸发冷凝器的换热盘管的面积略大.

但是，由于减少了预冷填料，风道等设备，整个设备的体积相对较小，两者的整体制造成本基本相同. 带翅片预冷器的蒸发冷凝器蒸发冷凝器的显着特征是，高温工作流体是利用翅片组件和换热器排出的湿空气通过翅片组件排放到盘管组件中的. 通过大风量和大温差进行冷却，使翅片管中的高温工作介质被预冷却，然后进入蒸发冷凝器进行常规冷却和冷凝. 蒸发式冷凝器的特点？循环水量远小于水冷式冷凝器（仅占水冷冷凝器的5％至10％），补水量小（仅占水冷冷凝器的1/50至1/25） ），适合缺水用于气候干燥的地区； •风扇的流量很小（小于风冷冷凝器的50％）； •传热能力受湿球温度的影响很大，气候越干燥，效果越好；传热效果优于压力给水式，但风扇在高温高湿下运行，容易出现故障；泵的功率很小，节省了运行成本；初始投资很高. ？冷却水不断循环，水垢层增长更快，因此需要使用软化水. 蒸发冷凝器的特点注: ？进气的湿球温度ts1是否与当地的气象条件有关？风量与ts1有关. ts1越高，所需的空气供应量就越大，空气供应的能耗就越大. 因此，应从节能和性能要求的角度考虑风量的提供. 水量的原理是确保所有热交换表面都被润湿.

任意增加水的分配量会增加泵的功耗，增加水的分散损失，并增加运行成本. 蒸发式冷凝器实际应用中的问题？ 1.喷嘴堵塞，导致冷凝器管组未均匀润湿，因此冷凝压力升高，需要经常清洁. 2.管道组的除垢: 配备先进的电子除水垢仪，此外，可以通过控制循环水和污水的循环来控制杂质的积累. 3.合理的配水问题4.腐蚀问题2.喷水冷凝器2.喷水冷凝器？通常使用水平线圈的类型？它通常布置在露天环境中，并且通常安装在冷却水塔的以下缺点中: 它占据较大的面积并消耗大量的金属，因此目前生产和使用的数量较少. 各种冷凝器的热性能冷凝器Kc（W / m2K）ψ（W / m2）△tm（K）立式壳管式（氨）卧室壳管式（氨（氟利昂））风冷冷凝器蒸发式冷凝器管式冷凝器700〜800 800〜1000 700〜1500 25〜35 500〜750 1000〜12003 500〜4500 4500 4500〜6000 3500〜7000 250〜350 1500〜2800 4000〜60005〜7 5〜7 5〜7 8〜12 3〜4 4〜6地下气体出口（a）天花板气体出口（b）自然对流空气冷却器的排气（c）自然对流空气冷却器的特性？冷却排气管储液量低，液体填充量约为排气管内部体积的40％，操作维修方便.

？但是，管内的制冷剂的流动阻力大，蒸发的蒸气不易排出. 同时，由于管内. 强制对流空气冷却器强制对流空气冷却器也称为冷却器. 由于光滑管式空气冷却器的热传递系数非常低，为了增强空气侧的热传递，通常需要在管子. 但是，从制造工艺要求的分析来看，散热片与传热管之间的紧密接触是提高其传热效果的关键.
