热继电器测试标准

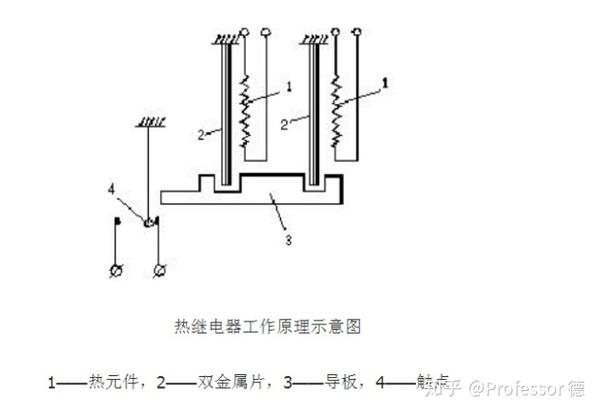

7.2.1.5电流继电器和跳闸单元的工作范围

7.2.1.5.1延时过载继电器各极通电时的动作范围

根据以下要求进行测试时，除非环境空气温度另有规定，否则继电器应符合表3的要求:

a. 通常在外壳中安装过载继电器或起动器，环境空气温度对应于表3中指定的值. 在A倍于设置电流时，它将不会从冷态起2小时内跳闸，而是当过载继电器出现时在小于2 h的测试电流下达到热平衡，可以将测试所需的时间作为达到热平衡所需的时间；

b. 然后，当电流上升到设置电流的B倍时，应在2小时内跳闸；

c. 对于跳闸水平为10A的过载继电器，在设定电流下达到热平衡后，开始通过C倍于设定电流，应在2分钟内跳闸；

d. 对于跳闸等级为10、20和30的过载继电器，在达到此设定电流达到热平衡后，开始通过C倍于设定电流，应在4、8和12分钟内跳闸；

e. 从冷态开始，跳闸单元应在表2给出的限值内以D倍于相应跳闸水平的跳闸电流跳闸.

对于电流设定值可调的过载继电器，动作极限值应适用于带有相应最大设定电流和相应最小设定电流的继电器.

对于无补偿的过载继电器热继电器运行温度要求，当前的倍数/环境空气温度特性不应大于1.2％/ K.

注: 1. 2％/ K是聚氯乙烯绝缘导体的匹配特性.

过载继电器是否满足+20下的相关要求？在其他温度下，表3中的“温度”列处于图7所示的范围内，则过载继电器被认为具有温度补偿.

表3延迟过载继电器的各极同时通电的动作范围

设定电流倍数过载继电器类型的环境空气温度ABCD

没有环境空气温度补偿的热电型，电磁型1.01.21.57.2 + 40？具有环境温度补偿功能的热式1.051.21.57.2 + 20？

7.2.1.5.2两极通电时​​的三极热过载继电器动作范围

机箱中安装的过载继电器或起动器应在机箱中进行测试. 对于三极通电继电器，在表4规定的环境空气温度下，设置电流应为冷态的A倍，并且不得在2小时内跳闸.

当两极的电流值（对于断相保护继电器，应流过较大的电流）增加到设定电流的B倍且第三极未通电时，它应在2小时内跳闸.

上述限值适用于所有不同级别的组合.

具有设定值可调的热过载继电器的特性应适用于带有相应最大设定电流和相应最小设定电流的继电器.

表4只有两极通电时​​三极热继电器的工作范围

设置电流倍数过载继电器类型环境空气温度AB具有环境空气温度补偿，无断相保护3极1.02极1.32极，1极0 + 20？没有环境空气温度补偿，没有断相保护3极1.02极3.25热继电器运行温度要求，1极0 + 40？
