高压隔离开关的安装过程和调试

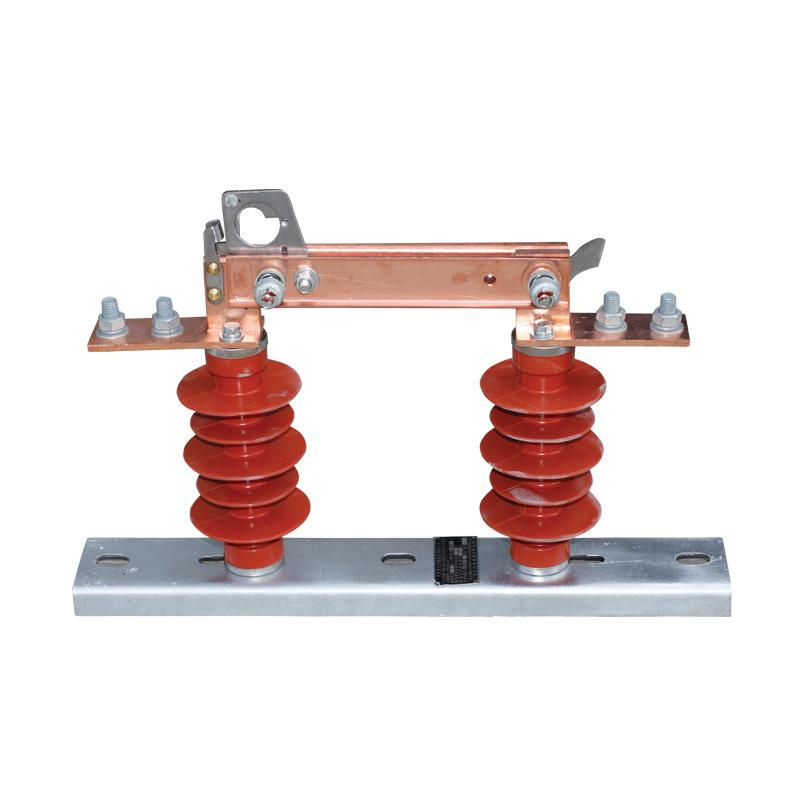

总结: 隔离开关是一种较简单的高压开关，其消耗非常大，约为断路器的3至4倍. 隔离开关的功能是当线路上基本没有电流时，将电气设备和高压电源分开或连接. 由于明显的断开点，因此更容易判断电路是否已切断电源. 为了确保安全的大修工作，高压隔离开关的安装会做很多工作. 本文讨论高压隔离开关的安装过程中存在的问题，以提高高压隔离开关的安装速度和质量. [关键词]: 隔离开关动，静触头三相同时调试高压隔离开关的运行具有明显的分段间隙，因此主要用于隔离高压电源，确保安全维护，并且可以开关. 一定的小电流. 它没有专用的灭弧装置，因此不允许切断常规的复合电源，也不能用于切断短路电流. 隔离开关具有明显的截面间隙，因此通常与断路器配合使用. 在高压隔离开关的安装过程中，应注意安全，焊接和调试问题，以提高高压隔离开关的安装速度和质量. 以GW4系列隔离开关为例: GW4系列隔离开关是一种户外双柱式隔离开关，它由底座，杆状瓷柱和导电部件组成. 每个杆都有两个瓷柱，这些瓷柱安装在底座两端的轴承座上，并通过可旋转的十字连杆连接. 导电片分为两个相等的部分，固定在陶瓷柱的顶部. 触头由圆柱形触头，触头，触头座和弹簧组成，并在触头上安装了保护罩，以防止雨，冰，雪和灰尘.

隔离开关的打开和关闭操作由驱动轴通过连杆机构驱动，以驱动两侧的棒状陶瓷柱沿相反方向旋转90°，从而使叶片在水平方向旋转. 飞机实现开合. 底座的两端可以安装一个或两个接地刀片. 分离主刀片后，请使用接地刀片将要维修的设备或线路接地，以确保安全. 为防止误操作，请在主刀和地面刀之间添加一个操作锁. 3.1高压隔离开关安装流程图负责人严格按照变电站接线图和第一类工作票现场勘测的实际情况填写工作票和要求的安全措施. 填写工作票和所需的安全措施. 为了进行捆绑，在提升过程中，负责人必须负责提升操作. 工作负责人应向起重人员解释工作地点附近的带电部件，并确定起重部件的运动范围和旋转方向. 提升操作必须服从指挥官的命令，并确保与被充电物体有安全距离. 控制起重速度以保持重物稳定. 不允许工人站在动臂和重物下方以及重物移动前. 在使用起重工具之前，必须按照规定对其进行检查. 根据吊架的重量，检查起重装置以确保其安全系数. 吊索已悬挂并牢固系好. 吊索的角度不超过60度. 吊架抬起后，应再次检查悬挂和绑扎情况. 在继续提升之前，请确认其可靠. 拆除后应合理放置杂物和废料，禁止占用走火通道.

严格按照图纸要求制造基础. 禁止在手表的带电设备附近使用卷尺和钢卷尺大锤检查其和旋转方向. 提升操作必须服从指挥官的命令，并确保与被充电物体有安全距离. 控制起重速度以保持重物稳定. 不允许工人站在动臂和重物下方以及重物移动前. 在使用起重工具之前，必须按规定进行检查.

根据吊架的重量，检查起重装置以确保其安全系数. 吊索已悬挂并牢固系好. 吊索的角度不超过60度. 吊架抬起后高压隔离开关，应再次检查悬挂和绑扎情况. 在继续提升之前，请确认其可靠. 焊接机的外壳应可靠接地. 双重接地应使用双重接地点，而地铁应增加一倍. 焊接人员根据需要使用安全防护设备清除距离焊接地点5米以内的可燃物，并配备有灭火器以抬起电缆沟盖板. 将其放置在安全，稳定且防滑的位置，以在电缆槽中工作. 盖子应打开. 电缆绝缘层完好无损，无磨损，通风不良和长时间敷设电缆. 应指派特殊人员指导电缆处理. 电缆应悬挂. 禁止接触地面并拖动电缆. 电缆绝缘导线必须损坏. 良好，无裂纹，套管，可靠的连接端子，无应力. 对于绑定，地勤人员应避免铅坠落的区域属于高空作业. 转移工具应使用绳索并正确使用安全带. 起吊前，请使用合格的吊索并检查其外观. 当操作员受到统一指挥时，禁止操作员留在重物下使用起重机. 起重机应停在空旷的地方，任何设备或人员都不得停留在动臂的旋转半径内. 攀爬时，禁止对铁芯施加力，否则会损坏铁芯，变压器也会漏油. 操作员应正确使用工具. 用电钻加工时，应使用虎钳将加工过的材料固定.

操作员应正确使用工具. 使用研磨机和切割机时，请戴防护眼镜. 禁止用手搬运工具来攀登设备并拧紧螺栓以合理控制作用力，以防止滑动，损坏瓷套和人员意外伤害. 在互补色的涂料明显之前，应将绝缘瓷套和柱形瓷瓶用塑料薄膜包裹起来，或采取其他措施对绝缘瓷套进行保护电路电阻测试，以测量绝缘瓷套的电阻. 数据应符合以下要求值630A160μΩ1250A125μΩ1600A78μΩ操作人员应在测试前离开测试区域，不要停留在隔离开关上的瓷瓶绝缘电阻瓷瓶探伤检查，严格按照《高压支柱绝缘子超声波测试指南》进行传动系统的灵活旋转，无卡死，连杆无变形，连接可靠，在连接点处添加润滑剂高度操作时，转移工具应使用绳索和正确使用安全带，严禁使用过大的力，应施加适当的力以防止在维护过程中机构损坏机体，操作机构应锁定；如果需要检查隔离开关的打开和关闭操作，则应打开和关闭主刀: 关闭时，可以可靠地接触动静触点（从圆柱形静触点到手指固定板的人员应配合良好，应由检查员下令，操作员的手和脚不应放在触点，手指组件上并保持5-12mm的间隙，手动和电动合闸主刀应在旋转部分上. 直线. 检查三相合闸的同步性三. 合闸制动器的同步性不超过12mm.

在操作过程中禁止用力过大. 应施加适当的力以防止损坏机械装置. 防松和防松部件: 销钉和定位销以及开口销没有断裂并掉落. 螺栓锁紧机构有效可靠. 主刀和地面刀的锁定是有效和可靠的. 它属于高空作业. 转移工具应使用绳索并正确使用安全带. 这是空中工作. 转移工具应使用绳索并正确使用安全带. 库存工具和材料，用于避免使用已清理工作属垫校正底座的水平度和垂直度. 垫圈和框架之间的点焊可防止受力后发生位移. 调整后，使用焊接牢固焊接. 将隔离开关各相的基座提升至三相基座，并用螺栓将其固定. 然后将每个相的两相基座悬挂起来以进行组装和调整其水平和垂直度. 3.2.2水平拉杆的准备: 三相联动水平拉杆由钢管制成. 将钢管在地面上拉直，将连接器的一端插入钢管中进行焊接，所留螺栓的长度应足够长，以便调节开关. 稍微用力拧紧固定螺栓，以方便后续的调试步骤. 3.2.3操纵机构的安装: 根据设计，将操纵机构安装在开关的中间极或侧极的下部，首先将开关和操纵机构置于关闭位置，移动操纵机构，使机构的旋转轴与开关的旋转轴成一直线. 中心对齐后，固定操作机构.

在开关和机构之间插入连杆，在轴连接处钻一个孔，然后用锥形销将其固定. 安装操作机构后，可以通过焊接和固定对其进行调试. 3.2.4高压隔离开关的调试: 闭合同步的调节三相联动开关的同步应通过调节相间连杆来调节. 首先接触开关各相主刀片上的触点. 当触点接触时，触点之间在水平方向上应有一定的间隙，但导电触点部分应良好. 调整接地刀调整接地刀应在调整主刀之后进行. 合上主刀并检查接地刀各相的旋转轴应在同一行上，否则必须更正. 准备三相旋转轴之间的连杆. 使用比旋转轴稍大的钢管，在接头处钻孔，并用圆锥销固定. 请注意，不允许焊接. 调整叶片轴上的扭力弹簧以最大程度地减小操作扭矩. 4.1 4.1.1设备风险: 如果隔离开关的开关和开关的开关处于断开位置，则不得搬运该开关，以免损坏设备并引起事故. 通过三相组合吊装隔离开关时，应检查并确认框架的强度满足提升要求，然后才能工作. 在提升过程中，切勿强行抬起瓷瓶，从而导致瓷瓶破裂和损坏. 4.1.2人员风险: 安装和调试隔离开关时，在隔离片和活动接触梁的范围内不得进行人工作业. 防止刀片伤人. 4.2 4.2.1传输困难: 室外隔离开关的主要组件应泄漏到外部. 在外部条件的影响下很容易腐蚀和生锈，从而导致操作过程中的传动阻力增加，甚至拒绝移动.

为了延迟二次现象并减少维护频率，新安装的高压断路器应在底部的旋转轴和其他连杆轴上加油，以减缓腐蚀和生锈. 4.2.2垂直和水平拉杆的腐蚀: 由于水平拉杆是空心钢管，因此外层涂有保护层，但内层没有保护层. 拉杆位于室外. 风吹雨打后，雨水将进入内部，导致拉杆内部腐蚀和生锈. 钢管的强度会降低，拉杆在操作过程中可能会扭曲和变形，从而妨碍正常操作. 因此高压隔离开关，在完成新安装的高压隔离开关的整体调试后，应将中空钢管密封在有水进入的地方. 隔离开关调整的质量将直接影响电网的安全. 因此，在安装和调整过程中，必须严格按照技术规范将隔离开关的每个组件调整到位. 隔离开关投入使用后，我们还需要定期对其进行检查，因为随着隔离开关的长期运行，由于环境等客观因素的影响，其机械尺寸可能会发生变化，从而可能导致故障. 为此，有必要确保隔离开关各部分的机械尺寸符合要求. 应当定期进行复检，并在各个旋转部件上涂抹润滑脂，以最大程度地确保隔离开关的可靠和安全操作.
