六个步骤教你如何理解HVAC图纸

在HVAC行业中，阅读HVAC图纸并不是最糟糕的事情. 最可怕的事情是认为您了解HVAC图纸. 有许多建筑物HVAC施工图. 根据图纸进行设计和施工并不容易. 您如何正确查看HVAC图纸？

阅读HVAC施工图时，应了解HVAC施工图的特点，并按照一定的阅读程序进行阅读，以使您可以更快，更全面地阅读图纸，从而充分实现阅读图纸的目的和目的. 一组HVAC施工图包含很多内容，并且经常有很多图. 通常，应按以下顺序阅读它们，有时需要将它们相互比较.

1. 查看图纸目录和标题栏. 了解项目名称，项目内容，设计日期，项目图纸总数，图纸编号等.

2. 请参见一般设计说明. 了解项目的总体情况和设计基础，并了解图纸中未明确表述的相关问题. 例如冷源，冷却能力，系统形式，管道附件的使用要求，管道铺设方法和施工要求，图例符号，施工期间应注意的事项等.

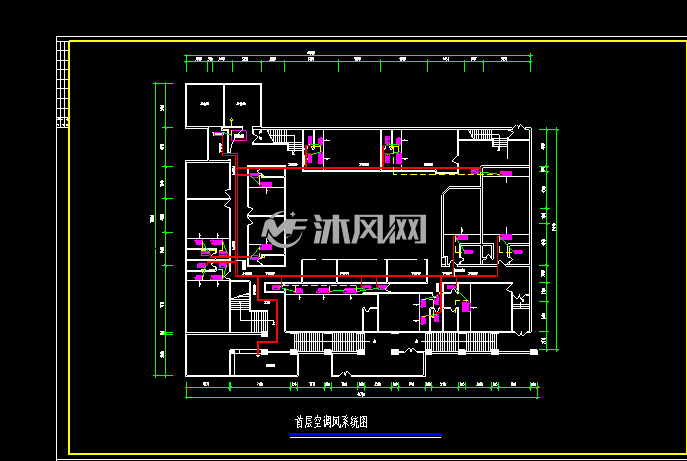

3. 查看HVAC平面图. 平面图的顺序为: 底层→楼层→屋顶→地下室→大图. 需要了解风管和水管的布局，立管的位置和数量，空气处理设备的数量和平面的位置和尺寸，空调出风口附件的位置，建筑和建筑装饰的要求，工作类型的协调，飞机上设备，设备和配件的数量的统计以及管道的长度被用作HVAC项目预算和材料的基础采购.

4. 查看HVAC系统图. 查看系统图或流程图的顺序为:

冷热源→供水和回水的压力装置→供水主管→空气处理设备→回水管→水系统控制配件→仪表配件→管道高程

冷热源→冷却水增压装置→冷却水供应管→冷却塔→冷却水回水管→仪表配件→管道高程

供气系统的进气口→增压风扇→增压空气管道→空气供应→空气管道附件

排气系统的出风口→排气风扇→排气管→室内排气口→排气管配件

通常将系统图与平面图进行比较. 需要了解系统编号，管道的来回暖通空调系统图，管道的直径，管道的高程，设备配件的连接，提升板上设备配件的数量和类型. 了解土木工程中空调管道的空间位置以及建筑装饰所需的空间. 在系统图上计算设备和配件的数量，以及管道的长度，作为HVAC项目预算和材料采购的基础.

5. 看一下安装的概况. 查看大样本图纸的顺序是: 设备布局→基本布局→剖面→流程图，了解设备室的布局，位置大小，地基要求，管线平面位置，管线，设备平面高度暖通空调系统图，管线设备连接要求，仪器附件的设置要求等.

6. 查看设备材料表. 设备材料表提供了项目中使用的主要设备，材料模型，规格和数量，并且是准备项目预算和准备购买主要设备和材料计划的重要参考材料.

严格来说，对于阅读工程图纸的顺序没有统一的严格规则. 您可以根据需要灵活地掌握它，并且应该集中精力. 有时需要多次读取图形. 为了更好地利用图纸指导施工，使安装质量达到要求，在阅读图纸时，还应配合阅读有关的施工，检验规范，质量检验和评价标准以及国家通用HVAC标准. 了解安装技术图集和具体安装方法.
