固态继电器应用示例: 固态继电器经验

如何使用固态继电器，对于白色小继电器，可能会很混乱. 固态继电器有很多类型. 作为电工，熟练使用固态继电器需要两把电刷.

当固态继电器具有DC感性负载时，必须在负载的两端并联一个反并联吸收二极管固态继电器 电阻选择，以吸收断开负载时产生的反向电压.

接线时要注意二极管的极性，不要接反，否则会引起短路，烧坏二极管，固态继电器...

当固态继电器驱动小容量负载时，必须在负载的两端并联泄漏电阻. 因为固态继电器是晶体管和晶闸管电子元件. 关闭时，仍可能会有几mA的泄漏电流，并且该泄漏电流足以允许小容量负载运行，或防止释放小容量负载.

例如，固态继电器驱动电磁阀，发光二极管和其他设备. 在负载的两端必须并联泄漏电阻.

当固态继电器的功率比较大（例如20A或更大）时，需要一个散热器.

哪种情况下需要配备散热器与固态继电器的选择余量，实际电流大小，环境温度，电控柜的通风条件，电控柜的结构有关，以及固态继电器的安装方法.

如果需要安装散热器，请参考选择目录并咨询设备供应商的技术支持. 但是，在实际使用中，通常在40〜60A以上的固态继电器中装有散热器.

对于某些大功率固态继电器（例如150A），如果散热器的容量不足（不能满足散热要求），则需要在散热器上安装冷却风扇，以达到以下目的: 强制使用空气冷却器（与计算机CPU风扇类似）.

如果控制固态继电器的信号更容易受到干扰，则必须在固态继电器的输入侧安装RC电路. 有关R和C的具体值，请参阅相关材料.

处理输入脉冲干扰和电磁干扰的示例:

当固态继电器驱动小容量负载时，必须在负载的两端并联泄漏电阻. 因为固态继电器是晶体管和晶闸管电子元件. 关闭时，仍可能会有几mA的泄漏电流，并且该泄漏电流足以允许小容量负载运行，或防止释放小容量负载.

例如固态继电器 电阻选择，固态继电器驱动电磁阀，发光二极管和其他设备. 在负载的两端必须并联泄漏电阻.

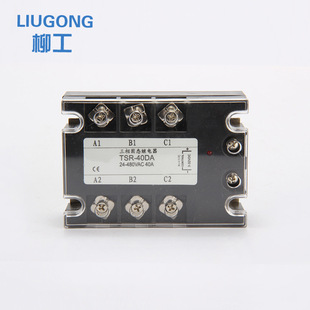

由于三相固态继电器的价格太昂贵，在要求低价格的应用中，可以使用多个单相继电器来控制三相负载.

两个单相继电器可用于控制正向和反向单相电动机，三个单相继电器可用于控制三相电加热器，两个或三个单相继电器可用于控制单向旋转三相电动机，可以使用四个单相继电器来控制正向和反向三相电动机...

单相固态继电器的应用示例:
