三端口USB充电器DIY教程

我如何不用充电器来喂养我饥饿的充电宝？

我上了一堂课. 这次，我没有使用自己的模块，而是直接使用了三个成品5V 4A降压模块

每个模块5.5元，总邮费为19.5元，理论输出最大为60W，考虑到发热因素，连续输出为30W

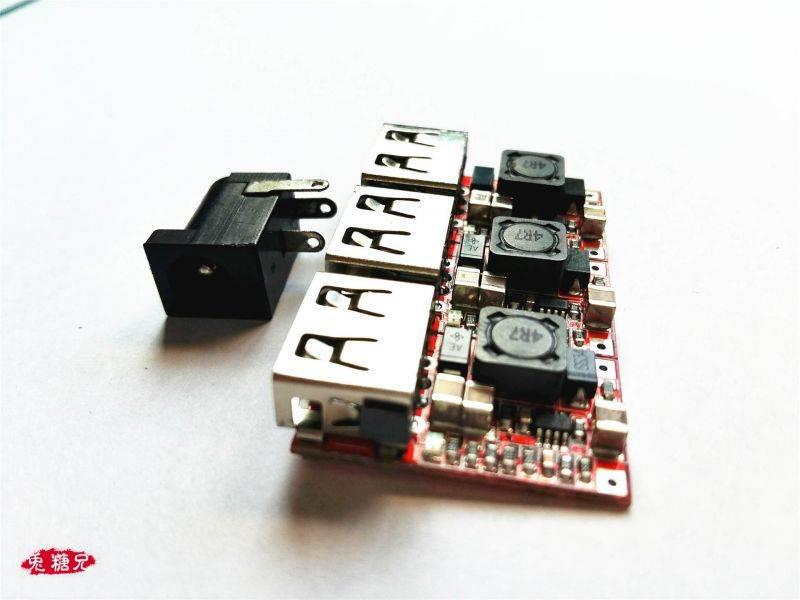

-使用了三个模块和DC5.5插座

-模块的原始密度非常大，质量应该很好

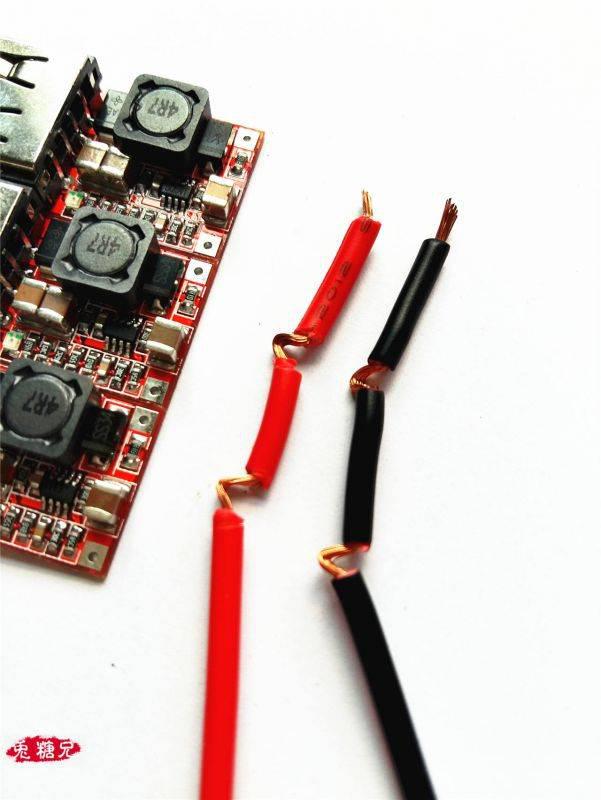

-用刀将两根0.75平方的硅胶线切成上述形状，以便于焊接到模块上

-为了尽可能减小体积，我们将不拆分此板模块

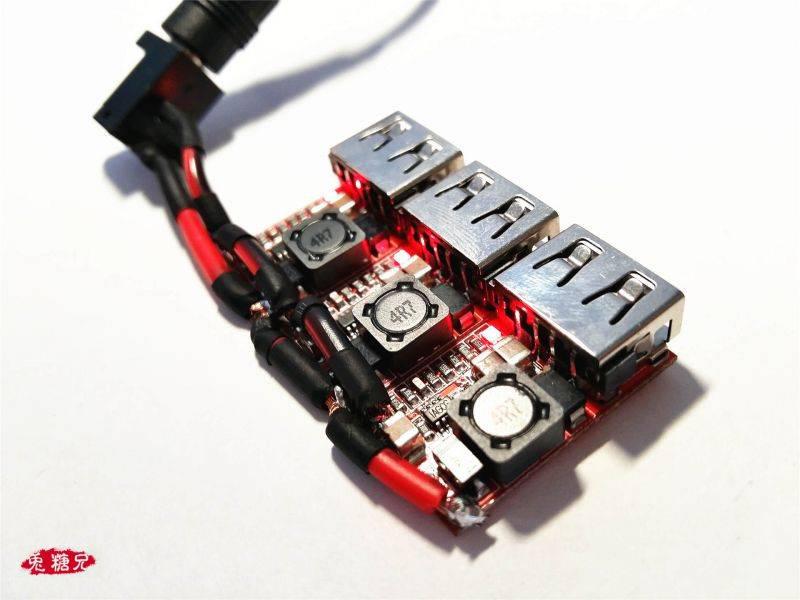

-用电烙铁焊接时，请注意，由于模块上原件的密度非常大，因此必须放置热缩管以防止短路

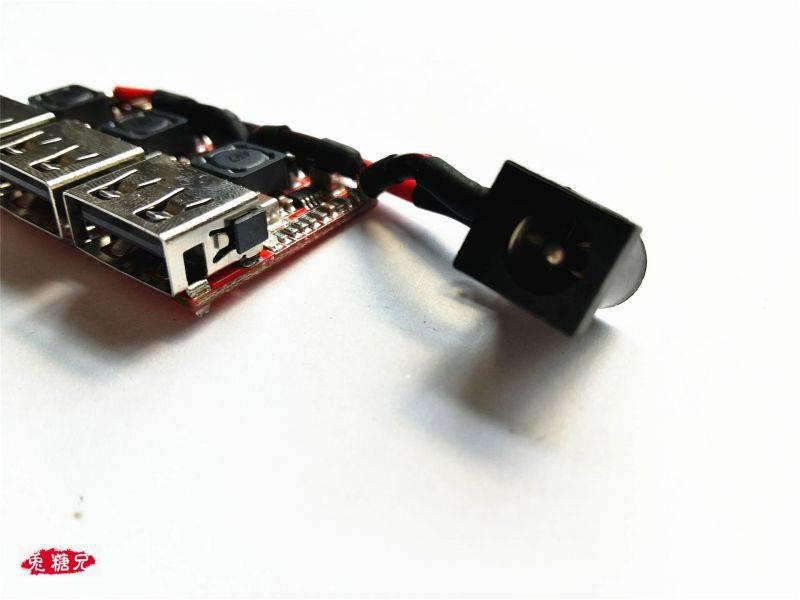

-焊接DC-5.5插座，也要注意戴上热缩管

-开机测试，因为模块带有红色LED指示灯，所以无需添加其他指示灯

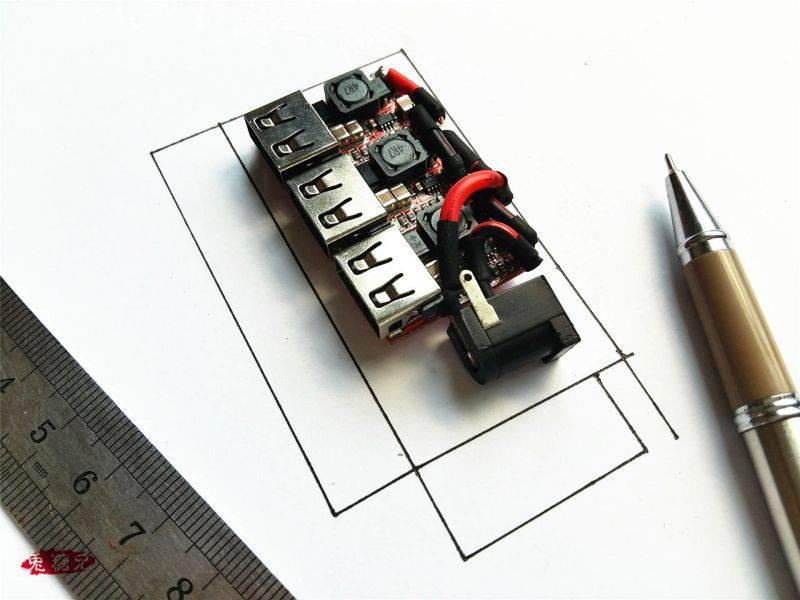

-在白纸上画出模块的轮廓手机充电器外壳diy，前后留有3〜5mm的距离，方便切割亚克力板

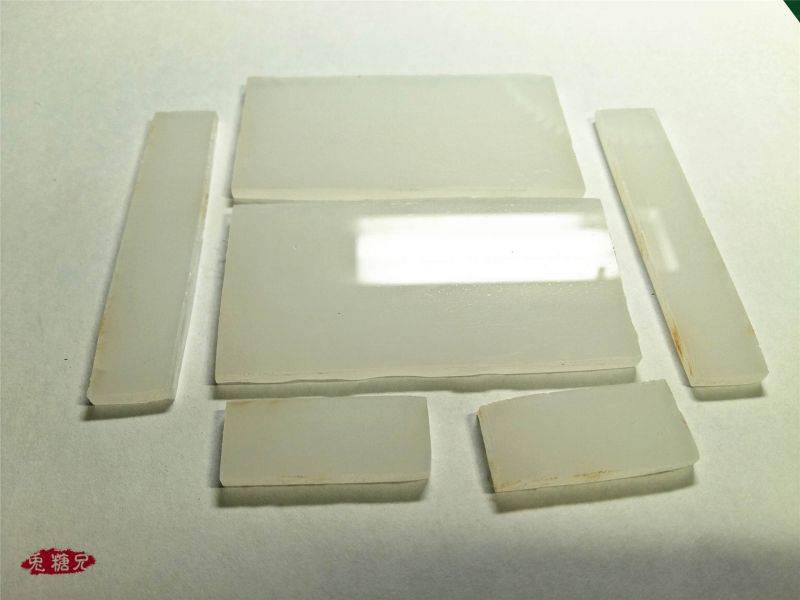

-用钩刀和手锯切割丙烯酸板，使用的丙烯酸板厚3mm，乳白色

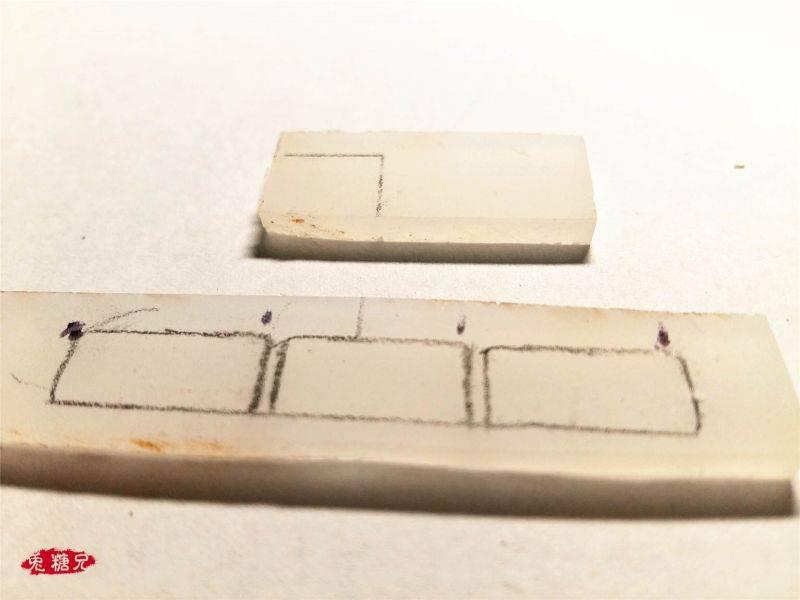

-接下来，我们将在USB端口和DC5.5插座上打孔，并用铅笔在亚克力板的粗糙面上绘制孔.

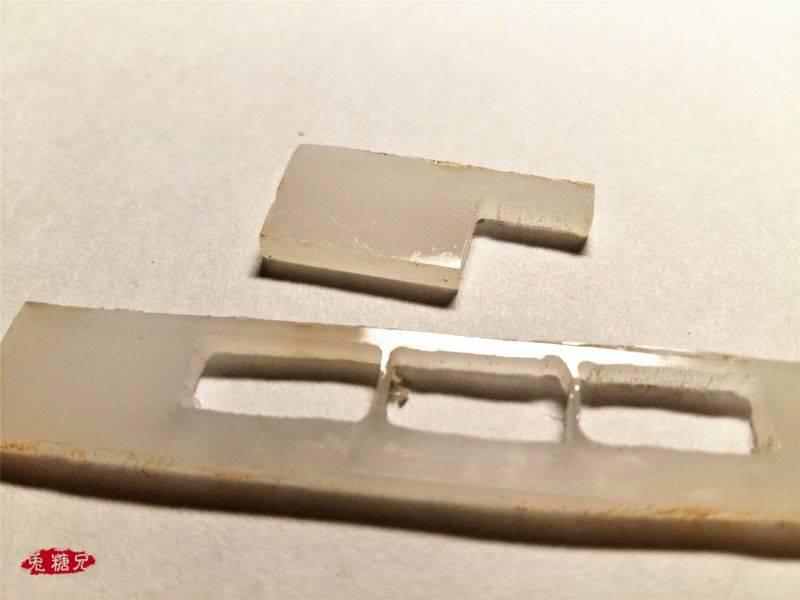

-用电钻钻孔，注意保持孔眼光滑，如果有台式钻或切割机更好的话

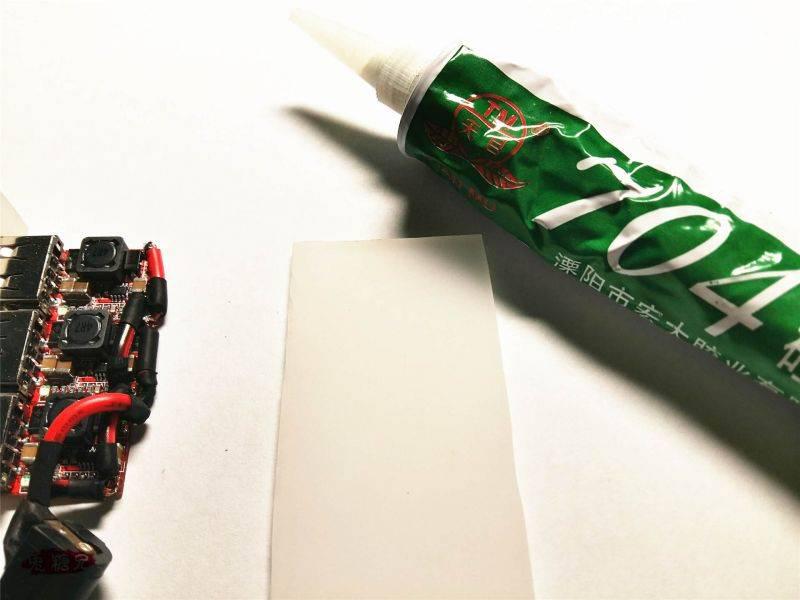

-考虑到模块会产生更多的热量，我们使用704硅橡胶代替热熔胶来连接模块和丙烯酸板.

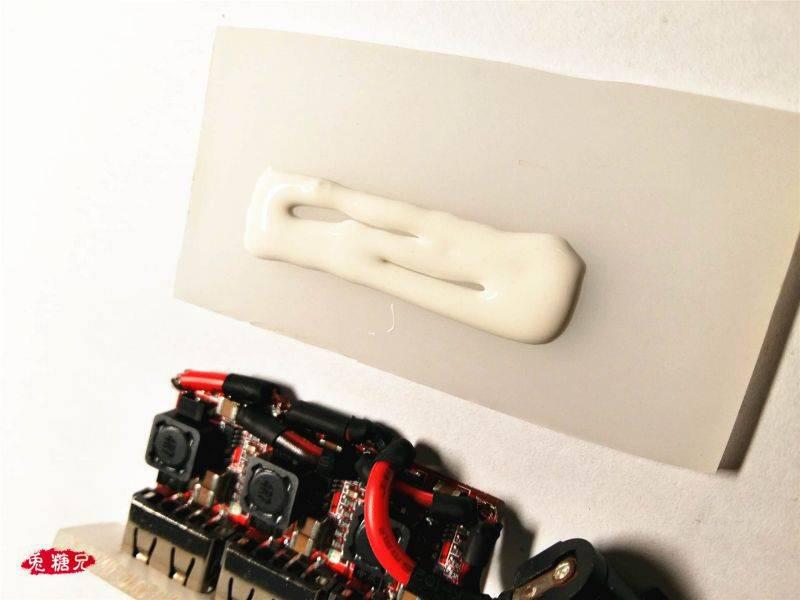

-在丙烯酸板的粗糙面上均匀涂上一层704硅橡胶，以对齐模块并将其放下，然后用重物压下并等待其固化

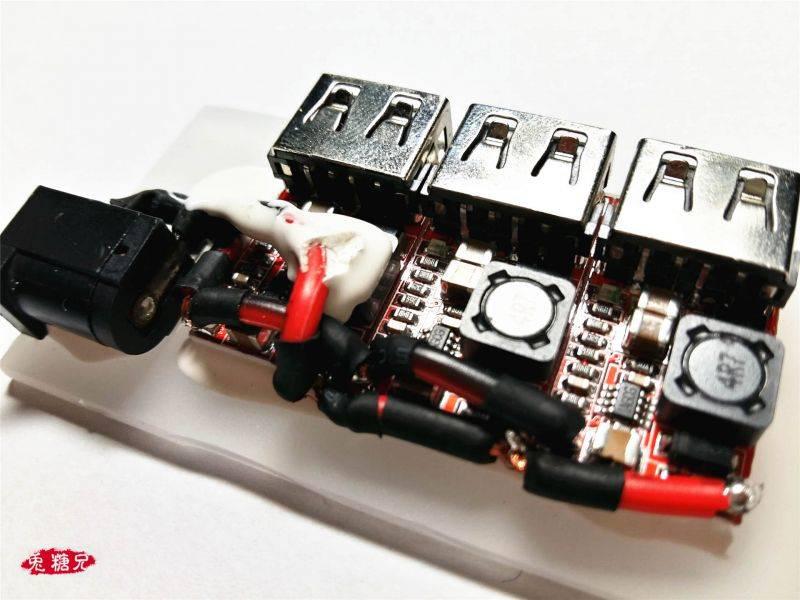

-用硅橡胶固定模块后，可以使用更方便的热熔胶固定其他部件

-用热熔胶将丙烯酸板固定在周围

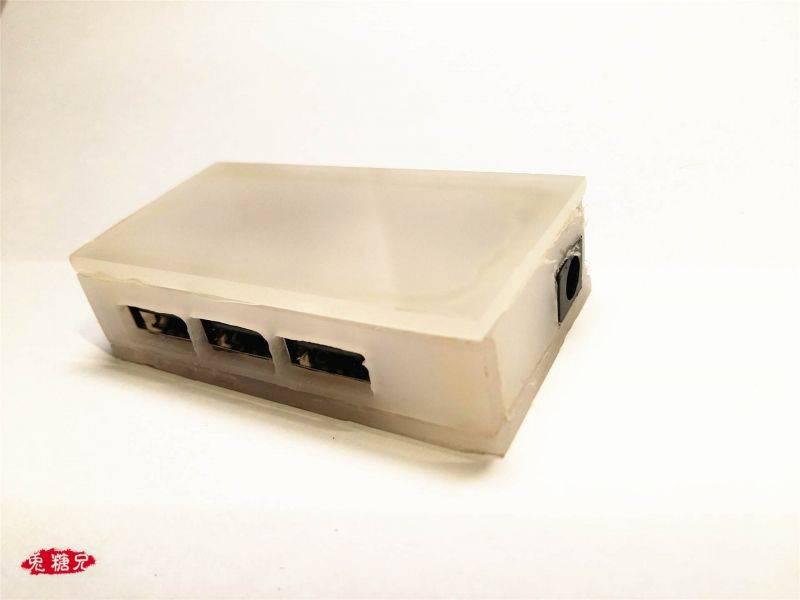

-合上顶盖，最后我们的充电器完成了

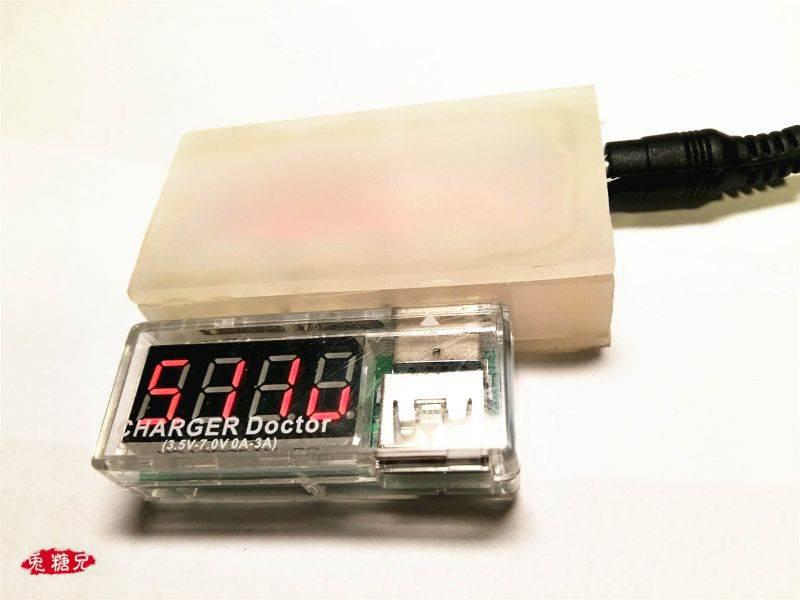

-模块的空载输出电压约为5.1V，具有线损补偿

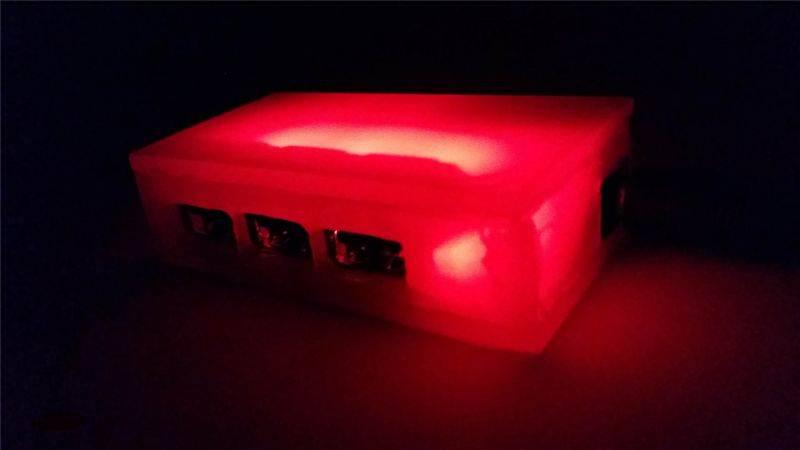

-夜间效果，充电器会发出红光，识别度高

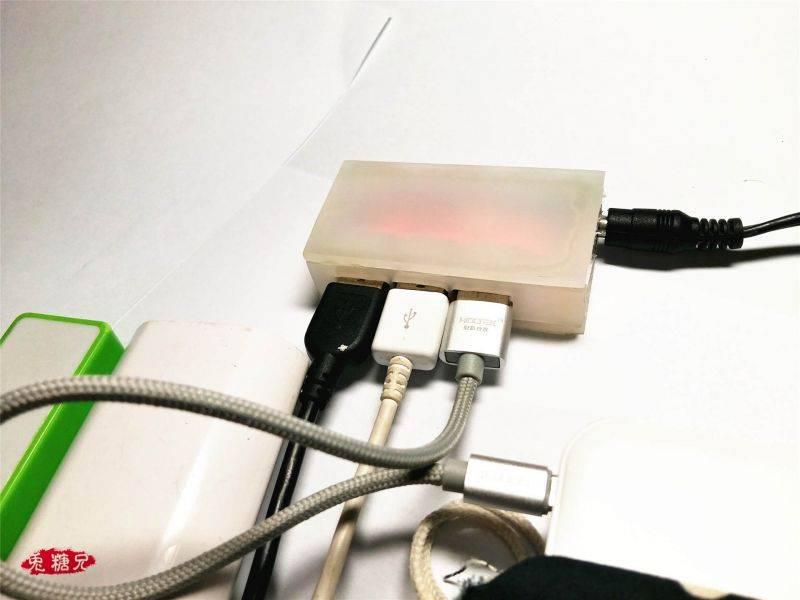

-实际测试后，当三个端口的输出均为5V 2A时，外壳仅处于温暖状态（约50℃）. 这时候室温是24℃，发热量少

-而且总的空载电流仅为8mA，因此无需设置开关

最后手机充电器外壳diy，我们的充电器完成了，希望他能生存更长的时间

如果朋友问我为什么不直接使用220V至5V，请告诉他

此充电器的目的不仅仅是在作家中成为固定的充电站

它还将连接铅酸电池，并在汽车中用作汽车充电器

这也是为什么音量应该尽可能小的原因

PS: 由于拍摄设备太差，我必须稍后增加照片的亮度和对比度，以改善外观

如果您感到不适……反正不是我的事

==结束==
