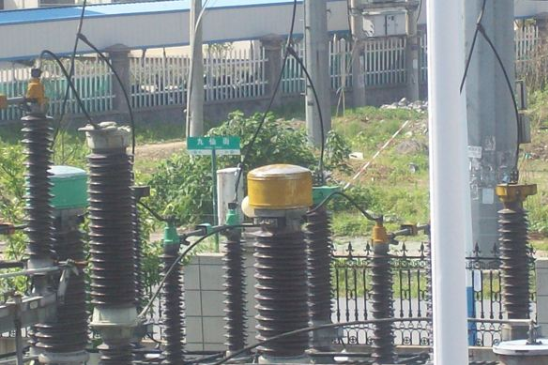

电压互感器模型的含义和识别方法

电压互感器的结构如图（a）所示. 它的功能是使用它来扩展交流电压表的范围，并将高压与电气工作人员隔离. 其工作原理类似于正常的变压器空载情况. 使用时，应将匝数多的高压绕组连接到需要测量电压的电源线零序互感器的符号，并将匝数少的低压绕组连接到电压表，如下图所示（ b）.

因为U1 / U2 = K，U1 = KU2，所以可以看出高压线的电压等于次级侧测得的电压与变压比的乘积. 当电压表与专用电压互感器一起使用时，可以根据电压互感器高压侧的电压来标记电压表的刻度，以便可以直接从电压表中读取高压线的转换. 没有转换的电压表电压值.

通常将变压器次级绕组的额定电压设计为相同的100伏标准值. 因此，用于不同电压电平的电路中的变压器具有不同的变压比，例如1000 / 100、600 / 100等.

为了安全工作，必须将变压器铁壳机次级绕组的一端接地，以防止高低压线圈的绝缘被破坏，从而使低压测量仪电压线圈会向地面产生高压. 人身安全.

变压器模型的含义

变压器的模型用汉语拼音字母表示，组成如下:

（1）产品类别，符号为J，表示变压器.

（2）相数，S三相； D单相.

（3）绕组的外部绝缘介质由以下字母表示:

G-干型； Q气绝缘； Z型绝缘；没有显示油浸类型.

（4）结构特征，由以下字母表示:

X-带有零序电压绕组； B三柱带补偿绕组；五柱三绕；

零级电压的C级联绕组；具有测量和保护功能的F次级绕组.

（5）防油方法，N型不带金属膨胀剂；没有标明带有金属膨胀器的容器.

（6）序列号，由数字表示.

（7）额定电压kV.

（8）特殊环境，由以下字母表示:

对于GY高原地区；用于W肮脏区域；适用于TA干燥的热带地区；为TH潮热带地区.

例如，JDX-110型代表具有零序电压绕组的单相，油浸式110 kV电压互感器.

电压互感器型号辨识方法

电压互感器与互感器非常相似，用于转换线路上的电压. 电压互感器转换电压的目的主要用于向测量仪器和继电保护装置供电，测量线路的电压，功率和能量，或者保护有价值的设备，电动机和变压器，因此变压器的容量很小，一般只有几伏，几十伏，最大不超过一千伏.

电力系统中使用的变压器模型由几个中文拼音字母组成: *字母“ J”，是旧拼音方案“压力”的每个字母；第二个字母“ C”是“字符串”级别结构；第三个字母“ J”是“油”浸入式（旧拼音方案）零序互感器的符号，“ C”是“瓷”盒形；第四字母“ J”是“地面”保护. 其他字母为: D表示“单”阶段: S表示“三”阶段； G为“干”型； Z用于浇注“绝缘”绝缘材料等. 模型的汉语拼音字母后面的数字（例如1、2、3 ...）分别表示*次，第二次，第三次...改进的设计. 型号后的数字（例如10、35、110等）表示产品的电压水平，以kV为单位.

变压器的型号由3〜4个拼音字母和数字组成. 通常它代表线圈类型，绝缘类型，铁芯结构和变压器的使用场所. 字母后的数字表示电压电平（单位: KV）. 字母的含义如下:

J: 在*位置表示变压器. 在第三位置，表示油浸式；在第四位置表示接地保护；

S: 其次，它表示三相；

D: 其次，它表示单相；

G: 第三位表示干燥；

Z: 第三，表示浇注类型；

W: 在第四位，表示五个铁芯支柱类型；

B: 在第四位置，有一个补偿线圈；

C: 其次，它表示级联绝缘. 第三，表示瓷绝缘.

例如: JDJJ-35型变压器代表用于接地保护的单相油浸式变压器，电压等级为35KV.
