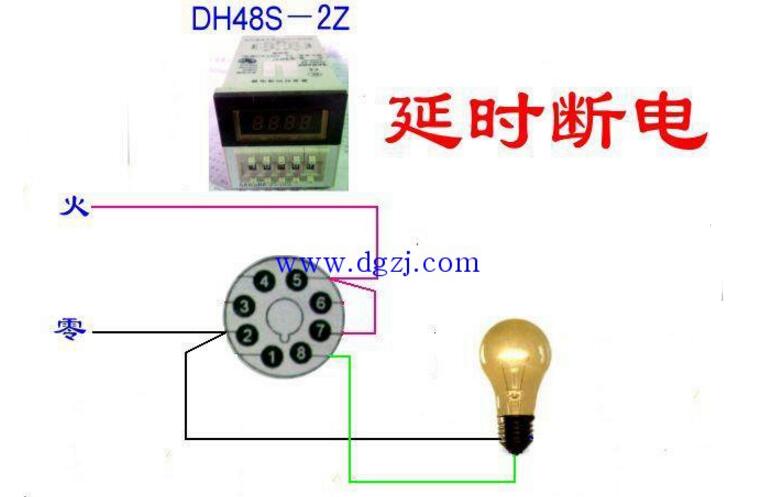

通电延迟与断电延迟电路的接线图

通电延迟与断电延迟电路的接线图

开机延迟指示灯（如图）:

电源延迟关闭（如图）:

延迟的开关周期继续并达到设置的周期数（图）:

灯泡长时间熄灭（如图）:

断电延时继电器接线图

电力行业的朋友必须熟悉继电器，但是我们听说过日常生活中的继电器. 继电器的类型也很多，基于时间的继电器在电力行业中被广泛使用. 时间继电器可以使用延迟来控制电路路径或断路以达到所需的工作状态，我们称之为延迟继电器. 当延时继电器的工作状态表示断开方式时，则为断开延时继电器. 接下来，编辑人员和每个人都会去了解断电延迟继电器.

断电延迟继电器的“断电延迟”实际上是继电器的工作状态. 断电延时继电器应尽量避免在高强度磁场或高冲击环境中使用. 这是因为断电延时继电器只能确保工作状态有效，并且只能在高电阻断电延时和通电延时继电器，低功耗和相对绝缘的地方使用. 可靠.

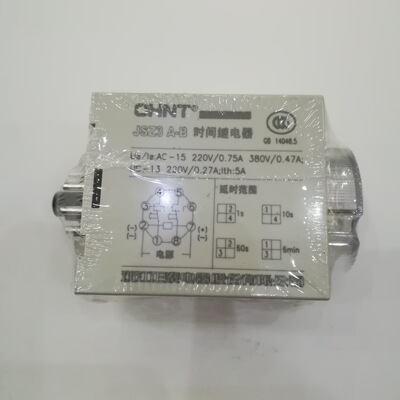

断电延时继电器的物理电路图

断电延时继电器的工作原因是通过线路降压整流，电流滤波来提供断电延时，然后触发继电器. 断电延时继电器断电时断电延时和通电延时继电器，延时触点被锁定，然后切换到工作状态. 当延迟触点超过设定时间时，驱动电路将执行初始状态.

断电延迟继电器通常用于其他控制电路以切断电路. 电机制动电机断电延时继电器的电路图如下:

KM1表示打开主电源，KM2表示打开直流控制电源，然后开始制动. KT代表断电延迟继电器，它控制切断直流电源的时间.

断电延迟继电器有时是由主电源切断后的过大漏电流引起的. 相应的感应电压将显示错误的断电和断电状态，因此断电延迟继电器的电源中剩余的电压应小于设定电压的7％，并且剩余电压应小于断电延时继电器通电时的延时应小于设定电压的20％.

在控制电路图中，某些集成电路还使用断电延迟继电器的“断电延迟”功能. 当电路末端的工作电源断电时，进入相应的断电延迟工作状态. 该电路主要使用电路配置C3和RP1的组合来设计延迟. 集成的CD4060电路图如下:

实际上，在电路布线中，许多集成电路都有保护继电器的配置来保护，因此当线路异常时，会起到断电延时的作用，从而实现对线路的保护功能.
