什么是接触器的自锁和互锁？

谢谢！晚上上床睡觉时，您必须仔细回答问题.

自锁是使用您自己的触点使该接触器的线圈电路的按钮开关短路. 释放按钮开关后，线圈电路将不会断开. 这是“自锁”.

通过这种方式，您可以将继电器的常开触点与按钮开关并联使用，以便在按下启动按钮时，继电器线圈通电，继电器被激活，并且常开触点处于闭合状态. 关闭. 常开触点已经闭合，即使释放按钮，继电器也会通电，从而完成自锁.

注: 整个按钮下方有一个弹簧. 按下时自锁与互锁的区别，连接件下降. 释放后，弹簧会将按钮推回其原始位置.

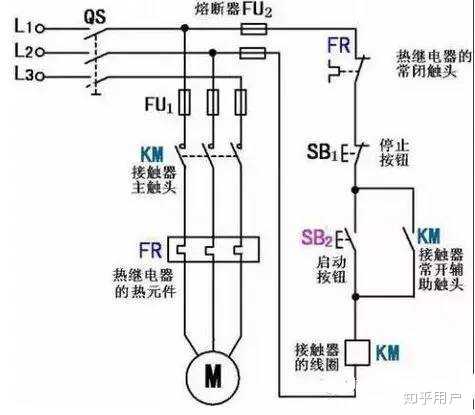

电动机启动时，闭合电源开关QS以打开整个控制电路的电源.

按下启动按钮SB2，其常开点闭合，接触器线圈KM被电吸引，并且在SB2两端连接的KM常开辅助触点闭合.

在主电路中: KM主触点闭合，因此电机连接到三相交流电源以开始旋转.

在次级电路中: 按下SB2将电流发送到KM线圈，并且KM辅助触点也为KM线圈供电，从而形成双向电源.

松开SB2启动按钮后，尽管SB2完全断开，但KM线圈仍通过其自身的辅助触点不断为线圈KM供电，从而确保电动机继续运行.

这种依靠接触器的常开辅助触点保持其线圈通电的方法称为接触器自锁，也称为电自锁.

为了防止同时按下两个按钮导致短路，我们将接触器的常闭触点连接到启动按钮. 防止两个电路同时工作的这种设计称为“互锁”.

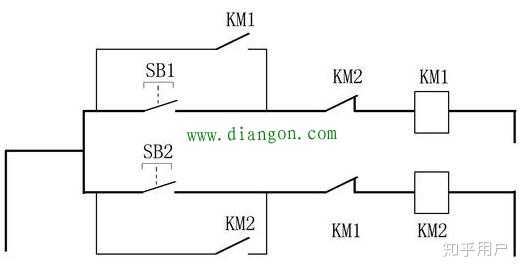

在上图中，按下SB1按钮后，KM1线圈通电，并且KM1主触点闭合. 此时，释放SB1时，上部电路仍处于锁定状态. 下部电路的KM1常闭触点断开，此时下部电路断开，即使按下了按钮SB2，下部电路也不会连接.

接下来的电路应该怎么做？按下上图中的红色停止按钮，断开整个控制电路，所有打开和关闭节点均恢复到原始状态，再次按下SB2，连接下部电路，而上部电路断开.

上图中主电路的相序是错误的自锁与互锁的区别，所以不要看这个原理图. 请看下面的大.

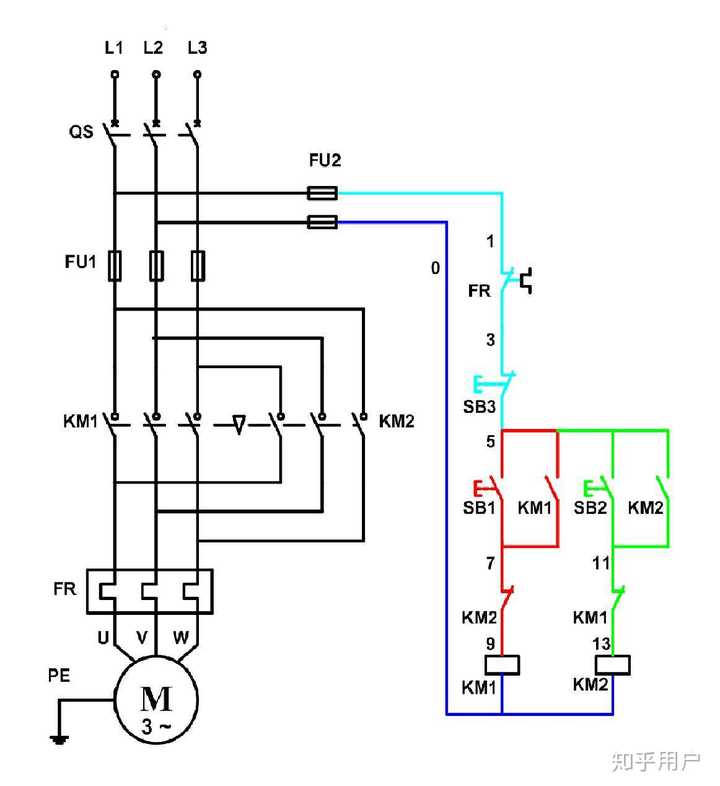

上面的电路控制电动机的正向和反向旋转，左边是主电路，右边是控制电路，右边的自锁互锁电路控制左边的主电路相序，KM1主触点闭合KM2主触点断开打开时，正转，KM2主触点闭合，而KM1主触点打开时反向. 这是这样的:

1. 按下SB1启动的绿色按钮后-KM1线圈自锁-另一个控制回路打开-KM1关闭KM2打开-电机相序为L1L2L3向前；

2. 按下红色的停止按钮，所有电路复位，并且电动机停止工作.

3. 按钮SB2反向启动按钮-KM2线圈自锁-另一个控制电路打开-KM2关闭KM1打开电动机相序为L3L2L1反向；
