红外遥控电风扇电路

本文介绍了一种全功能的红外遥控电风扇电路，该电路具有三种功能: 正常风，自然风和睡眠风. 它控制着头部的自动摇动，有0.5到7½小时的定时关机功能，还有一个独立的夜间微光照明灯，易于制造和使用.

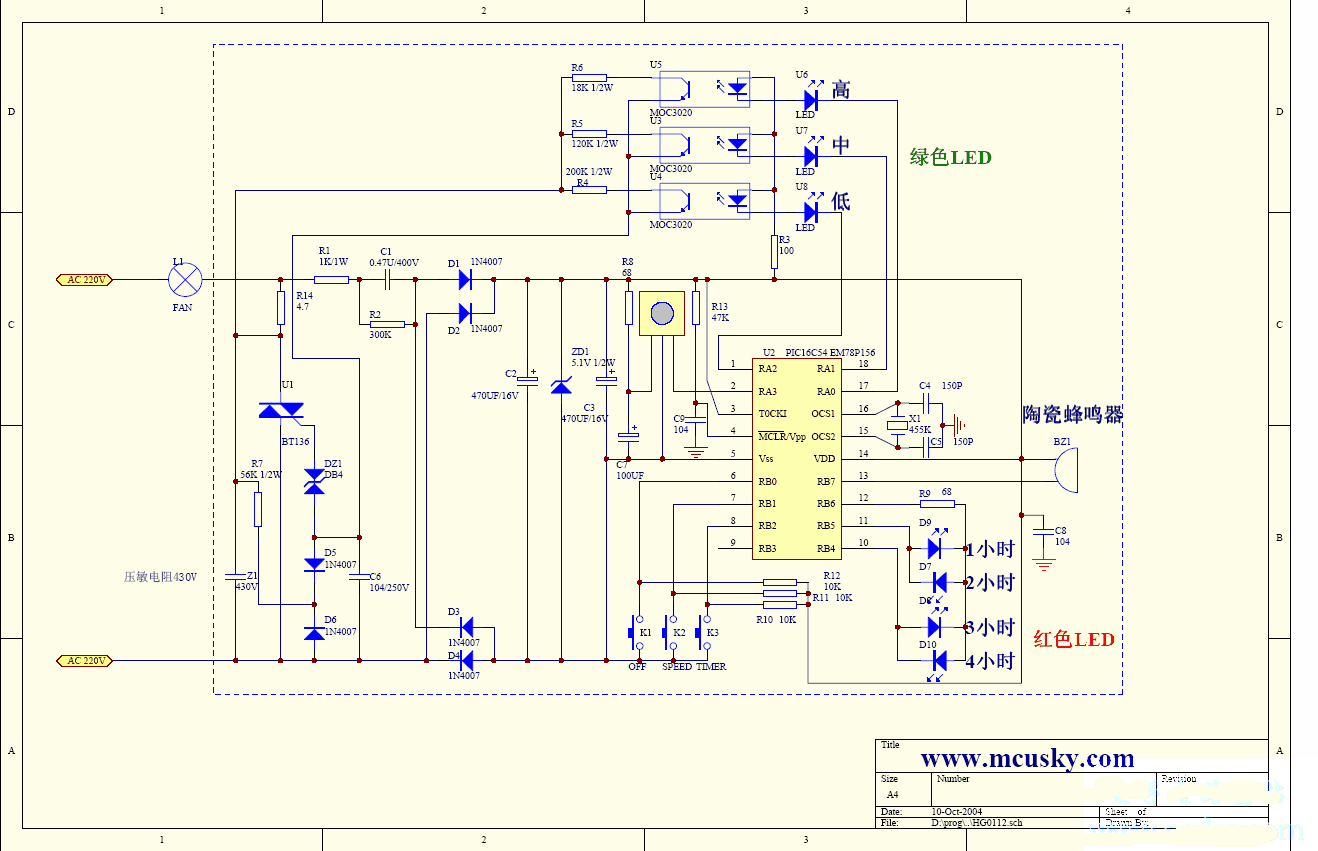

电路原理: 接收电路如图1所示. 从电路图可以看出，其核心部件是红组件，并且非常简单且易于安装. 220通过F，D1，R1，R2降压和电流限制. + 5V的DC电压由D2，D3，C2和D4的电压调节形成，以提供给IC1（BA8206）的脚，脚和红外接收头（AX889W）. 红外接收头的引脚2将红外接收头的信号发送到IC1的引脚2，并在解码后控制各种动作. 该功能的每次操作都会通过高清（HD22mm压电蜂鸣器）发出声音以提醒操作. 印刷电路板如图2所示（本文省略）.

操作说明: A1〜A5为接收板上的手动微型触摸开关，A1为关机开关，可以切断风扇功能电扇遥控板电路图，摇头，设定的关机时间为0.5〜7.5小时，可以记住关机前的操作模式，但是不会记住定时模式和睡眠模式，并且无法控制彩色灯的开和关. A2是用于定时关机的设置开关. 每按一次可将累积时间分别设置为0.5、1、2和4小时，并且相应的发光二极管指示时间的进度. 5个小时. A3是用于调节电源和风扇速度的开关. A4是风扇翘板开关. A5是彩色灯开关. 其打开和关闭操作与A3开关无关.

红外: 电路原理图如图3所示. 它由编码器（BA5104）和红外发射电路组成. 相应开关发出的遥控命令在放大后从脚输出到Q1，并驱动D1发送编码的红外遥控信号. 由六个键组成. 除了接收电路板上的五个控制功能键外，还增加了一个附加的风型键. 按此键可将风扇从正常风-自然风-睡眠风-正常风模式循环更改（接收板上没有风按钮，如果需要添加，可以在IC1的第6引脚和A1，A2，A3的公共端子以实现手动操作以更改风模式），因为使用第7号电池将其变小，所以印制板图片如图4所示（省略了本文）.

电路的安装和维护: 接收电路的印刷电路板如图2所示（省略了此文章），选择组件时应注意以下几点: （1）F是1A保险，不能使用. 被省略. （2）R2和R3的功率不应小于3W，且安装位置应远离其他组件，并使其空置，以确保散热空间. （3）A1〜A5应使用小型触摸开关. （4）Q1〜Q5可以使用双向晶闸管1A / 400V. （5）根据电路参数，其他电阻器和电容器可以使用低功率. （6）需要注意的是，红外接收头的窗口要保持足够的接收空间.

接收电路中的易损件主要是F，R2和R3，D1，D4，C5，Q1〜Q4. 一旦风扇线圈短路或转子被卡住，这些组件可能会燃烧. 当功能失效时，应首先检查F是否烧坏，操作接收板上的A1〜A5是否工作，然后检查IC1是否在+ 5V与脚之间，如果不正确，请检查是否C1和C2损坏. 测量D2和D3的两端是否为33V或击穿，红外（DY1）是否有输出等. 通常情况下，IC1不会损坏. 在遥控发射器中，A1和A2开关最容易损坏. 一旦传输遥控距离变短或出现故障，首先应检查电池是否已耗尽电扇遥控板电路图，然后检查D1，Q1，C1，C2，C3，Z1等.
