NTC热敏电阻的特性和用途

热敏电阻通常在大功率应用中用作重要的采集组件. 本文分为两个部分. 第一部分是NTC热阻的一些特性和用途分析，第二部分是收集模型和计算.

1. 电阻温度特性的代数化

代数化是一种非常普遍的使用方法. 经过软件计算，它可以产生更准确的结果，但通常在不太精确的情况下不考虑使用.

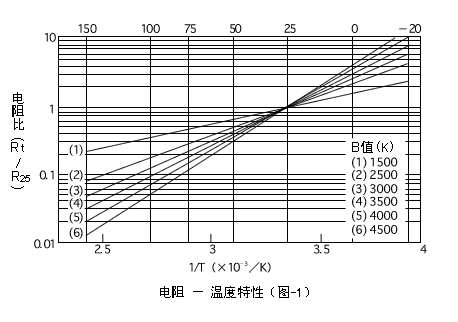

热敏电阻的温度特性，近似表达式

1）R = R0 * expB（1 / T-1 / T0）}； T（K）= t（oC）+273.15

R: 温度T（K）时的电阻值

Ro: 温度T0（K）时的电阻值

实际上，热敏电阻的B值不是恒定的ntc热敏电阻温度特性，并且变化的大小取决于材料成分而变化，最大值甚至可以达到5K /°C. 因此，在较大的温度范围内使用时，测量值之间存在一定误差.

2）R = R0 * exp（C * T ^ 2 + D * T + E）*（1 / T-1 / T0）}

不同生产条件引起的B值波动会导致常数E发生变化，但常数C和D不会发生变化.

？常数C，D，E的计算

热阻的重要考虑因素

电阻温度系数（α）: 在温度每变化1°C时，零负载电阻的变化率.

α为负数表示温度升高时零负载电阻减小.

散热系数（δ）[热阻]: 在热平衡状态下，热敏电阻元件自身发热，温度升高1°C.

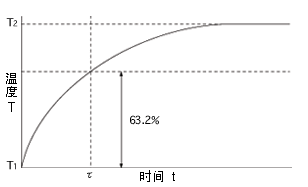

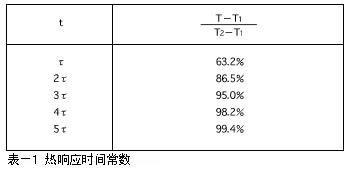

热响应时间常数: 当热敏电阻的环境温度在零负载下快速变化时ntc热敏电阻温度特性，热敏电阻元件产生初始温度和最终温度之间的温差的6​​3.2％的温度所需的时间.

使用注意事项:

请注意偏置电路的设计，以防止热阻在过大的功率下工作. 当电阻值由于自热而下降时，可能会导致温度检测精度下降和设备功能故障，因此有必要考虑热量的产生.

请注意热电阻的工作温度范围，请在工作温度范围内使用. 注意热电阻的热冲击范围，在工作温度范围的上限和下限处温度会急剧变化. 注意振动，冲击和压力的值.

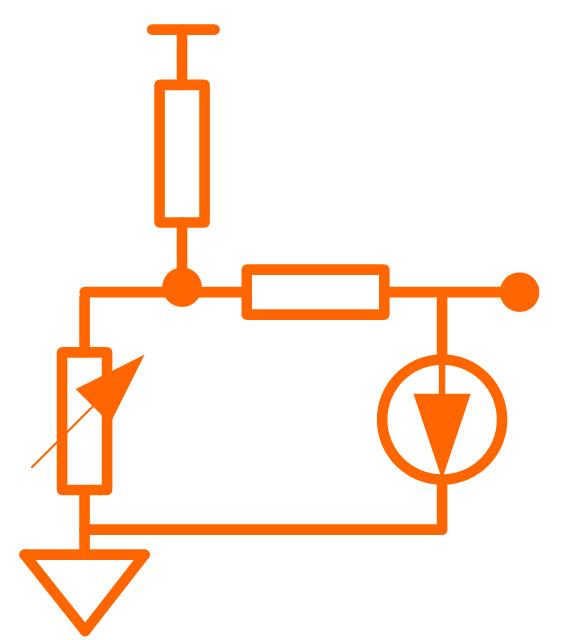

电路和偏见:

我们一般采用代数输出后的表查询方法

通过计算公式:

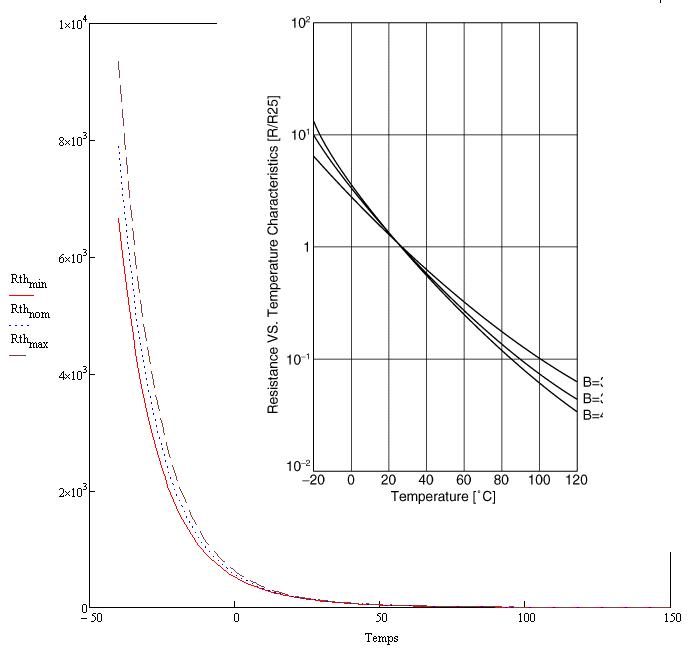

计算结果:
