【PConline新闻】今天，我们将继续向您发送最新的五元素，世界上第一台9.7英寸镁合金防倾翻平板电脑，其后续拆装图也将发布. 重点放在内部组件和电缆的布局上，以便每个人都对ifive做工有更深入的了解.

五元素ifive图片评测论坛报价网购实价

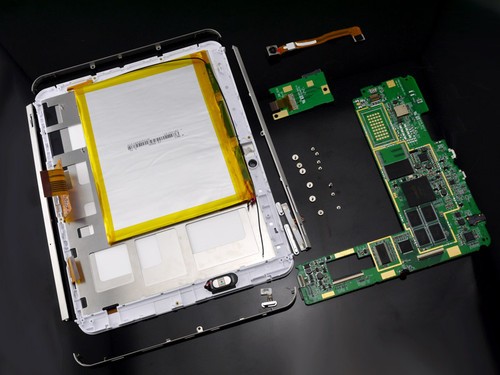

与其他平板制造商不同，扬声器仅固定在中间板上，并且五个元件采用了音腔设计，这无疑会使扬声器更加平衡. （注: 下面的屏幕是用螺钉和特殊的扣环固定的，但是在卸下中面板时已事先将其卸下. ）

五个元素

接下来自然是相机，按钮和耳机插孔.

五个元素

耳机插孔和按钮都通过扁平电缆连接到主板.

五个元素

按钮部分的小板. 如果仔细观察，会发现按钮前面有一层透明的弹性塑料，可以保证按钮的质感.

五个元素

为了确保整体设计和稳定性，即使是头戴式耳机也使用电缆连接，并单独制成一个小板，上面有调节电容器和电阻器.

五个元素

相机部分自然是不寻常的. 前后不是分开的，而是一体的.

五个元素

下一部分是电池部分. 因为电池已非常牢固地固定，所以卸下后可以看到使用了两节Dibike电池，容量为3600mAh，总电量为7200mAh. 保护板也很特别. 它使用的是集成的板，而不是像一般的平板那样使用分体式保护板，这无疑会增加成本，但可以更好地保护电池. 如果仔细观察，会发现这两个电池是串联设计的.

五个元素

接下来是屏幕驱动器板，撕下屏幕驱动器板的保护膜，驱动器板就会出的界面和一个巨大的盾牌，两个字完美. （Ps: 苹果灰通常喜欢使用黑色pcb，无论是ipad，iphone还是macbook，它基本上都是黑色的，看起来确实很抢眼五元素ifive mx的电板是什么，但是它需要一个很好的产品率来保证，因为很难检查黑色PCB上的问题. ）

五个元素

以下自然是重点-主板. 用电烙铁卸下放大器和电池后，主板自然出现了.

五个元素

可以看出，在存储器和RK2918的通信部分使用了大量的蛇形线，因此所有通信线与存储器之间的距离相同，从而大大提高了整体稳定性.

五个元素

它表明ic还可以看到很多电感和高频陶瓷电容器.

五个元素

Realtek的芯片用于RF部分，可以说是相当不错的.

五个元素

在背面，您可以在右侧看到很多测试点，这也是保证良率的保证，并且在顶部也可以看到大型肖特基和电感器的使用.

五个元素

在使用晶体振荡器时五元素ifive mx的电板是什么，ifive甚至不使用圆柱形的晶体振荡器，所有这些都是芯片的高精度晶体振荡器. 这些是确保平板电脑稳定运行的核心.

五个元素

ifive的拆卸已在这里. 这五个要素秉承了内部和外部产品改进的理念，并力求在ifive内部每个细节上做到卓越. 在中国许多Android平板电脑中，我们有理由相信ifive的五个要素必须是可以被越来越多的消费者认可.
