讨论为什么继电器和电磁阀不能直接驱动单片机

对于微控制器的初学者来说，第一步是学习继电器. 如果您不懂继电器，那么学习微控制器将是一个大问题. 本文讲述了为什么继电器和电磁阀不能直接驱动单片机继电器 电磁阀，并适当地提到了其他一些知识点.

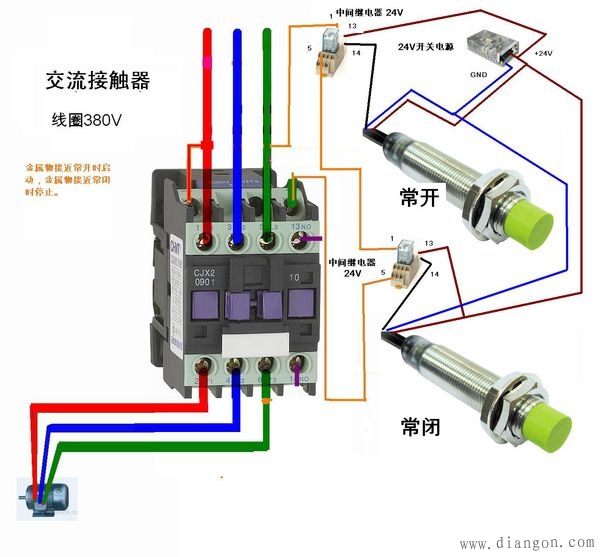

继电器是一个开关. 该开关由其内部线圈控制. 线圈通电后，继电器将拉动，开关将工作.

仍然有人问什么是线圈？如上图所示，引脚1和2是线圈的两个引脚，引脚3和5现在已连接，引脚3和2未连接. 如果为针脚1和2通电，则会听到中继声音，然后将针脚3和4连接起来.

例如，如果要控制线路的接通和断开，可以故意断开该线路，将一端连接到引脚3，将一端连接到引脚4，然后通过打开和关闭电源来控制线路. 线是断断续续的.

线圈的引脚1和2施加了多少电压？

对于此问题，您需要查看所使用的继电器的正面. 例如，我看到它是05VDC，因此您可以向该继电器的线圈施加5V电压，继电器将拉入.

如何增加线圈电压？

您可以直接用两只手将5V和GND的两条线直接连接到继电器线圈的两个引脚继电器 电磁阀，您会听到噪音.

那如何用单片机给他加电压呢？我们知道单片机的引脚可以输出5V. 是否可以将单片机的引脚直接连接到继电器线圈？当然答案是否定的.

为什么？情况并非千变万化，也不是欧姆定律. 使用万用表测量继电器线圈的电阻.

例如，我的继电器线圈的电阻约为71.7欧姆. 如果加上5V，则电流为5除以71.7，约为0.07A，即70mA. 请记住，我们的单片机的普通引脚输出最大值为10mA，大电流引脚的输出最大值为20mA（请参阅单片机的数据表）.

请注意，尽管它是5V，但输出电流能力有限，并且无法达到驱动继电器的电流，因此不能直接驱动继电器.

这时，您需要找到一种方法. 例如，它由晶体管S8050驱动. 电路图如下.

从S8050数据表来看，S8050是NPN管. ICE的最大允许电流为500mA，远远大于70mA，因此使用S8050驱动继电器绝对没有问题.

从上图可以看出，ICE是从C流到E的电流，这是与继电器线圈成一直线的电流. NPN晶体管在这里是一个开关. 单片机引脚输出5V高电平，ICE将打开继电器并拉入；单片机引脚输出0V低电平，ICE将关闭，继电器不会拉入.

类似地，电磁阀也是具有小电阻和大功率的负载. 还必须根据上述欧姆定律选择合适的驱动元件.
