电风扇的类型，结构和原理

首先，电风扇的类型，规格和型号

1. 电风扇的分类

1）根据自动化程度进行分类. 可以分为普通电风扇和高档电风扇. 普通的电风扇控制系统很简单，高端电风扇使用大量的电子和微计算机技术来实现程序控制.

2）根据使用的电源分类. 可以分为交流风扇，直流风扇以及交流和直流风扇.

3）按电动机形式分类. 可以分为单相交流笼式，单相交流电容式和交直流两用串联励磁风机.

4）根据结构特征和用途进行分类. 可以分为台式风扇，吊扇，落地风扇，排风扇，箱式电风扇（也称为旋转风扇）.

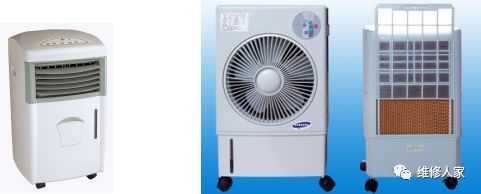

5）新产品介绍-空调风扇

空调风扇实际上是配备水冷却装置的电风扇. 其工作原理是向水箱中添加制冷剂或冰块. 内置的水泵使机器中的水循环以冷却周围的空气. 风扇叶片的风凉. 空调风扇吹出的空气模拟了自然风，睡眠风和正常风.

空调风扇不等同于空调或电风扇. 空调风扇的发展只是市场创新，在功能概念上是领先于电风扇的一步. 但是电风扇摆动机构，从实际的意义上说，空调风扇并不是在冷却，而仅具有冷风的作用，因此只能在狭小的空间内工作，不能降低室温. 但是，空调风扇也有自己的优点. 空调风扇的价格便宜. 对于无法承受空调“冷风”的，患者和儿童来说，通过空调风扇调节的室温似乎是正确的. 功能.

2. 电风扇的规格型号

电风扇的尺寸由风扇叶片的直径表示. 风扇叶片直径是指风扇叶片最大旋转轨迹的直径，以“ mm”为单位，还以英寸（in）为单位. 普通台式风扇和落地风扇的风扇叶片直径分为200、250、300、350、400、600（落地风扇）等类型.

电风扇模型的统一布局方法如下: 第一个字母为组代码，例如F表示电风扇，第二个字母为系列代码，第三个字母为形式代码，数字其后分别是生产序列号和规格代码. 例如: FHS 3-35型，表示350mm阴影极电动机系列落地式电风扇.

第二，电风扇的结构

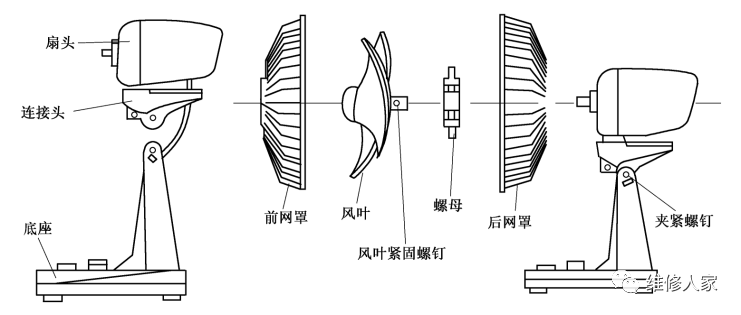

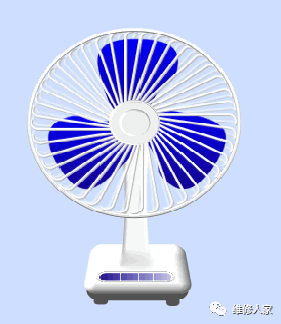

在电风扇，台式风扇和落地风扇中，这是最基本的结构形式. 台式风扇的结构主要分为五个部分: 风扇叶片，风扇罩，风扇头，底座和控制部分. 台式风扇的基本结构如图所示.

1. 风扇头

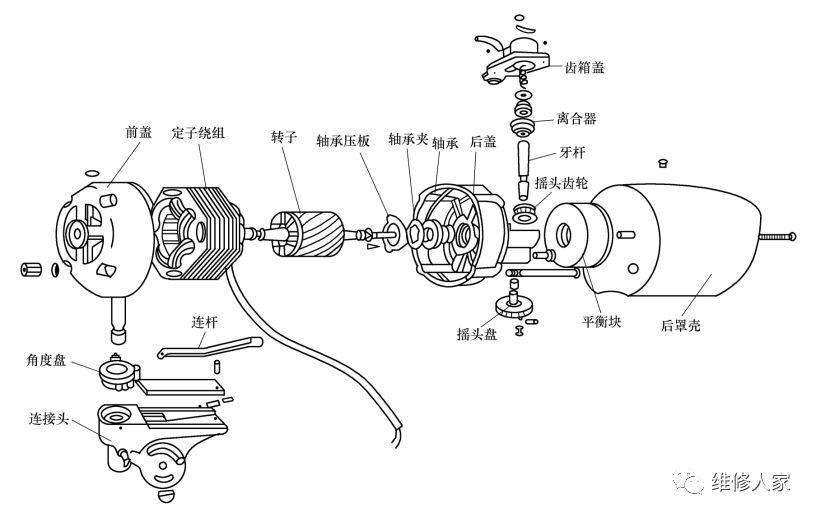

风扇头主要由单相交流电动机，摇头机构以及前后盖组成，如图所示.

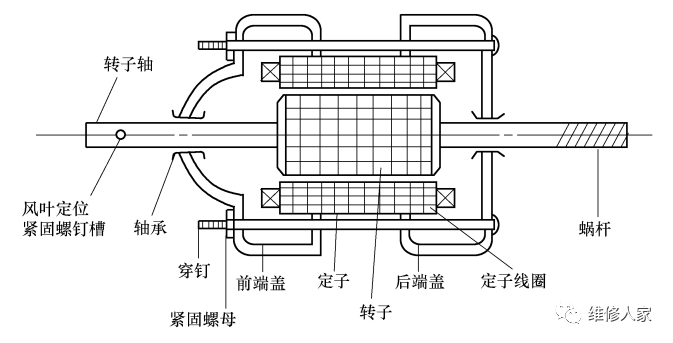

1）电动机. 电风扇使用的大多数电动机都使用电容性单相交流异步电动机，该电动机主要由定子，转子，轴承和端盖组成. 如图所示.

定子包括定子铁心和定子绕组.

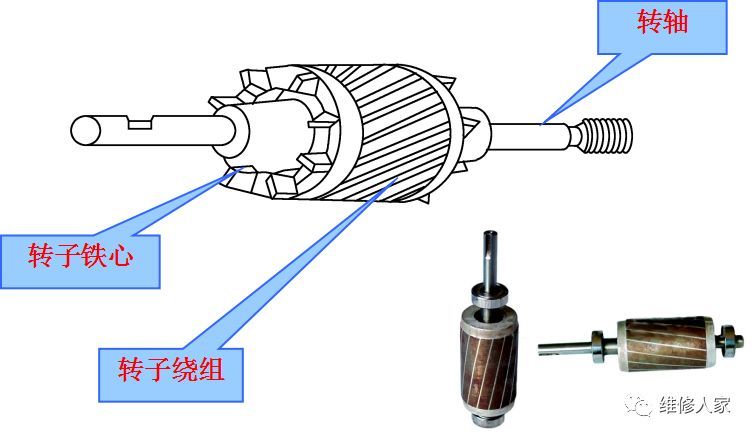

转子是电动机的旋转部分. 电动机的工作转矩从转子输出. 单相电容器电动机的转子由转子芯，转子绕组和转轴组成. 如图所示.

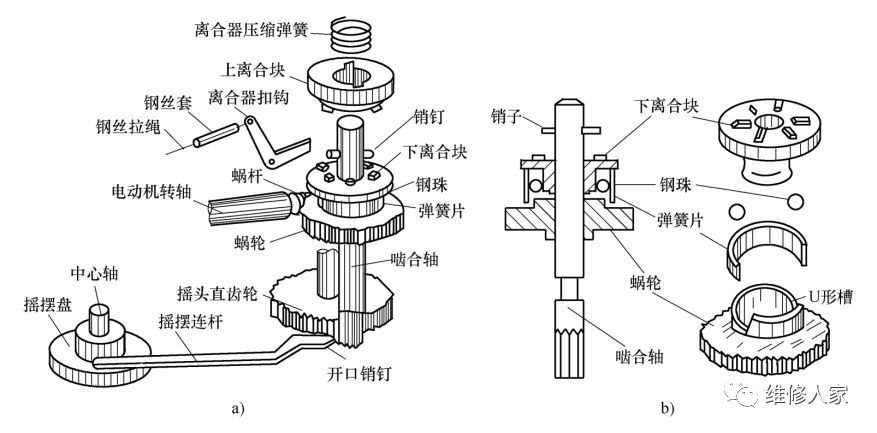

2）摇头机构. 普通电风扇的风扇头的摇动是由电动机驱动的. 风扇头的摆角由国家标准规定: 叶片直径小于250mm的电风扇的摆角不小于600，风扇的摆角不大于800. 图片显示.

2. 风扇叶片

风扇叶片（也称为风力叶片）由三部分组成: 叶片，叶片框架和叶片盖. 当叶片旋转通过叶片的适当角度和圆度以形成气流时，风扇叶片在空气上产生一定的压力. 风扇叶片是电风扇的重要组成部分. 它的大小和形状对电风扇的性能有很大影响，例如风速，风量，功耗，噪音和振动.

目前，大多数国产台式风扇或落地风扇使用三个叶片，叶片大多为宽掌，宽叶片或窄掌. 较大的叶片表面可降低叶片对空气的压力，有助于降低空气振动频率并降低噪声强度.

用于风扇叶片的材料主要是金属和塑料. 用于制造风扇叶片的材料应具有良好的弹性和一定的刚性. 它通常由1〜1.5mm的薄钢板或铝合金板整体或分成几部分制成. 强度和刚性好，运行性能稳定；塑料风扇叶片通常一次由工程塑料制成. 具有易加工，耐腐蚀，重量轻的优点.

3. 净封面

电风扇格栅的主要功能是确保安全，防止人体触摸风扇叶片时发生事故，其次起到一定的装饰和美学作用. 一般的网罩分为两部分. 后格栅通过4个螺栓固定并安装在风扇头的前盖上，前格栅和后格栅通过6个夹子固定在一起. 当前使用的大多数网格是通过焊接形成的射线型结构电风扇摆动机构，并且射线型网格通常使用72射线. 网罩通常镀有亮铬或镀锌，有些网罩采用静电喷涂工艺，使整个网罩显得坚固，明亮，美观.

4. 升降机构和底座

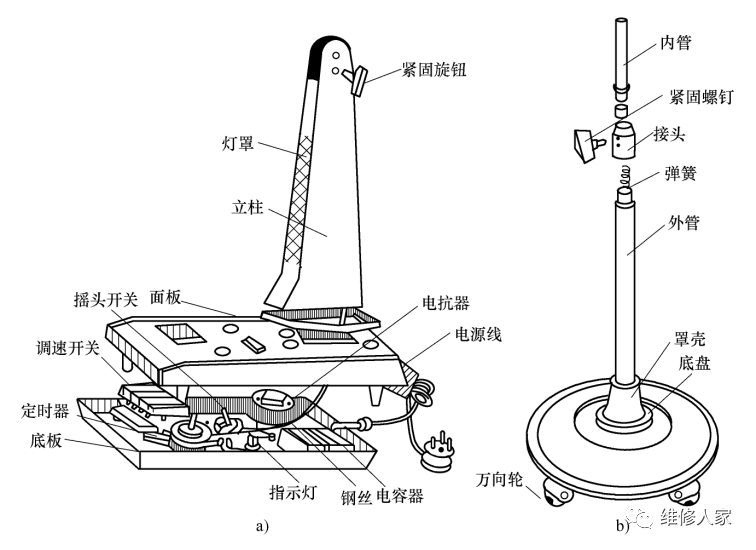

台式风扇列和底座有两种类型. 一是柱和基是独立的. 使用时，色谱柱和底座用螺钉集成在一起；台式风扇的立柱和底座通常由铝合金压铸件或塑料制成. 装饰面板和各种控制开关安装在底座上. 底盘或底座通过固定螺钉连接. 如图a所示.

落地风扇的立柱装有提升机构. 升降机构主要由内管，外管，调节头和弹簧组成. 内管与开关盒相连，外管固定在底座上，外管上设有长弹簧，用以支撑开关盒和风扇头的重力.

通常将底座制成圆形或矩形金属主体以形成一定的重量，以保持落地式风扇的稳定性. 如图b所示.

5. 控制部分

台式风扇的控制和操作设备大多安装在底座的面板上，例如速度控制开关和时间开关.

1）速度控制开关.

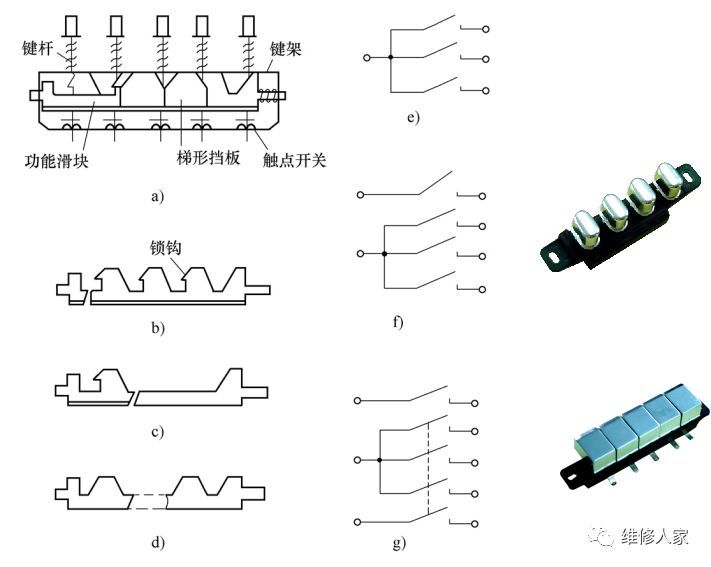

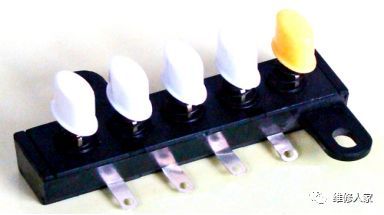

普通台式风扇的速度开关通常使用钥匙开关来调节电动机的速度. 钥匙开关通常为四档或五档. 按键开关主要由按键框，按键杆，按键功能滑块，按键触点和开关组成. 按键的自锁，联锁和复位功能通过按键杆和不同功能的滑动面的相互作用来完成，如图所示.

2）计时器.

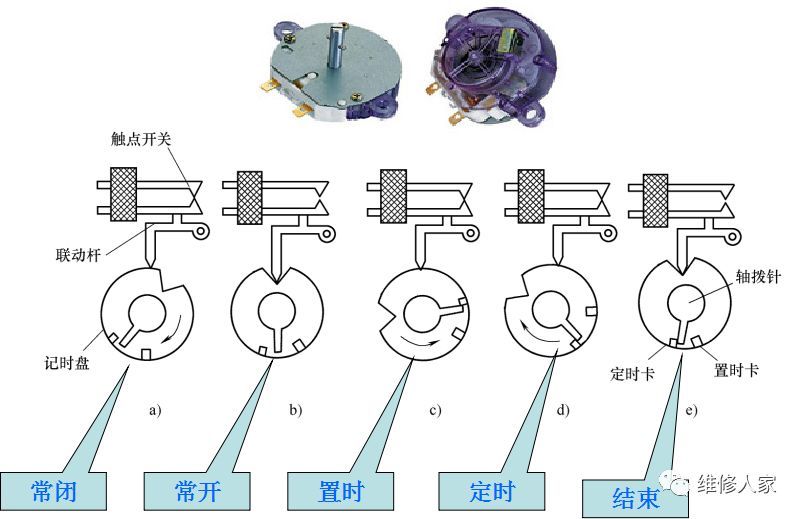

通常，大多数风扇使用机械计时器，该计时器主要由发条，减速齿轮和摆轮组成. 机械计时器通常在60分钟和120分钟内使用，计时器在工作时具有以下状态，如图所示.

3）电容器.

电风扇电动机大多使用电容性单相交流异步电动机. 起动绕组与电容器串联连接. 在启动和运行期间，电容器已连接至电路. 该电容器称为运行电容器. 电风扇电动机中使用的电容器主要是金属纸介电电容器和使用非极性电容器的油浸纸介电体. 电容器的工作电压规格为350V，400V，450V，500V，电容为1μF，1.2μF，1.5μF，2μF，2.5μF等.

4）反应堆.

反应器的外观如图所示. 它由一个线圈，一个支架和一个铁芯组成. 线圈缠绕在支架上，并根据速比在中间画一些头. 缠绕线圈后，将铁芯插入支架并干燥并浸入油漆. 将铁芯用0.5mm厚的硅钢板冲压成对角线E形，然后交叉插入支架以形成叠置. 线圈分接头分别连接到图2-7中的钥匙开关装置. 线圈本身对交流有降压作用.
