一级配电柜SPD防雷装置的防雷规范要求

国家标准GB50057-2010建筑防雷设计要求要求一级配电柜需要安装T1测试雷电保护，冲击电流Iimp大于或等于12.5kA，保护等级Up小于或等于2.5kV.

因此，低压进线柜的一级需要使用一级试验的防雷装置，否则将不符合国家标准，防雷验收将不合格.

T1测试是指雷电保护设备的测试波形为10 / 350us，而不是最大放电电流Imax. 需要注意的是，必须与防雷设备制造商确认是否购买了防雷设备.

该标准要求从外部进入房间的第一个配电柜中的电涌保护器必须安装第一级，并且在第一级之后可以安装T2测试的第二级防雷装置配电柜.

当前的防雷标准验收主要基于GB50057-2010. 如果不能满足要求，一般的防雷检测公司将要求整改并重新安装合格的SPD防雷装置

三相B + C一级和二级复合电涌保护器，单相B + C三相电涌保护器

三相B + C一级和二级复合电涌保护器，单相B + C三相电涌保护器主要用于公路机电系统的雷电防护:

三相单相一相或二相复合电源防雷装置组: 本产品由4个开关式防雷装置和4个限压防雷装置组成

三相开关型（10 / 350us）和限压型（8 / 20us）复合防雷装置组

？每个开关型避雷器可承受和吸收10/350微秒的直流雷电电流15/25/35/50 kA；每个限压避雷器都能承受和吸收8个/最大放电电流20微秒为40千安培；

？防雷设备组可以抵抗直流雷电流（L1-PE / 35kA; L2-PE / 35kA; L3-PE / 35kA; N-PE / 35kA）;

？防护等级: ≤0.9〜2.0kV;

？在输入地面上安装一个无源雷击计数器；

？安装方式: 模块化结构，标准导轨安装；

？报式: 具有变色窗，可视报警和老化预测功能.

单相开关型（10 / 350us）和限压型（8 / 20us）复合防雷装置组: 该产品由2个开关防雷装置和2个限压防雷装置组成

？每个开关型避雷器可承受和吸收10/350微秒的直流雷电电流15/25/35/50 kA；每个限压避雷器都能承受和吸收8个/最大放电电流20微秒为40千安培；

？雷电保护装置组可抵抗相线和中性线至接地线的70 kA的直流雷电（L-PE / 35kA; N-PE / 35kA）;

？防护等级: ≤0.9〜2.0kV;

？在输入地面上安装一个无源雷击计数器；

？安装方式: 模块化结构，标准导轨安装；

？报式: 具有变色窗，可视报警和老化预测功能.

有关更多信息，请联系尧进防雷咨询.

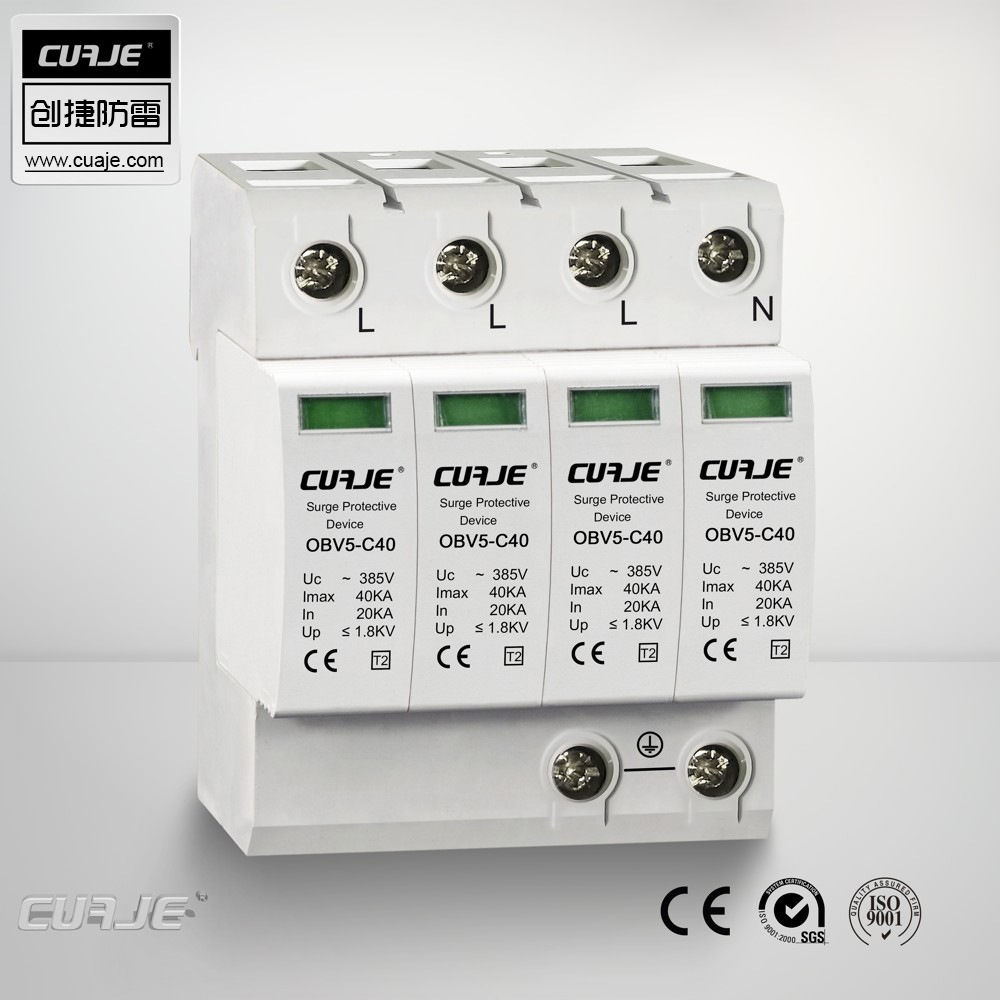

三相BC级电涌保护器—具有能量匹配的BC级复合电涌保护器，可承受和吸收10 /350μs的雷电流和8 /20μs的雷电流特性，并通过GB18802的T1级.1和T2水平测试.

-每套雷电保护装置包括4个开关型雷电保护装置和4个限压雷电保护装置.

-防雷装置位于防雷装置的前面，并且根据防雷装置定制性能指标.

— 10 /350μs波形泄压特性:

脉冲电流: ≥20kA.

可承受80kA相和中性线至地线的10 /350μs雷电流（L1-PE: 20kA，L2-PE: 20kA三相二级复合型电源防雷器，L3-PE: 20kA，N-PE: 20kA）.

— 8 /20μs波形泄压特性:

最大放电电流Imax: ≥40kA.

额定放电电流In: ≥20kA.

可承受8 /20μs的雷电流（L1-PE: 40kA，L2-PE: 40kA，L3-PE: 40kA，N-PE: 40kA），相线和中性线接地的最大电流为160kA.

在满足电压保护等级Up指标的前提下，额定放电电流In也可以使用指标较低但不小于20kA的产品.

—最大连续工作电压Uc: ≥385V.

—电压保护等级提高:

配电支线设备: ≤4kV.

一般电气设备: ≤2.5kV.

电子信息设备: ≤1.5kV.

-具有故障指示和远程远程信令功能.

-其他性能要求符合当前的“低压电涌保护器（SPD）第1部分: 低压配电系统电涌保护器的性能要求和测试方法”（GB 18802.1）.

—防护等级: IP20.

单相BC级电涌保护器

I. 主要技术指标

-每套雷电保护装置包括2个开关型雷电保护装置和2个限压雷电保护装置.

— 10 /350μs波形泄压特性:

脉冲电流: ≥20kA.

可承受40kA相线和零线至地线的10 /350μs雷电电流（L-PE: 20kA，N-PE: 20kA）

— 8 /20μs波形泄压特性:

最大放电电流Imax: ≥40kA.

额定放电电流In: ≥20kA.

对于相线和中性线接地，可以承受8 /20μs的雷电流（L-PE: 40kA，N-PE: 40kA），最大为100kA.

在满足电压保护等级Up指标的前提下，额定放电电流In也可以使用指标较低但不小于20kA的产品.

有关更多信息，请联系尧进防雷咨询.

如何选择电涌保护器的最大连续工作电压Uc，常规产品是275V还是385V？

根据国家标准GB50057雷电保护装置的最大连续工作电压，在大多数情况下，选择1.15倍的相电压就足够了. 因此，在很多情况下，可以在三相380VAC配电系统中安装最大持续工作电压为255V的防雷装置.

因为防雷装置安装路与地面之间，而不是线路与线路之间.

目前，行业普遍选择385V，因为该电压更容易为所有人所接受. 在适当的残余电压范围内，如果电压适当高，某些电涌放电器的寿命将更长.

参考:

电涌保护器的最大连续工作电压应不小于表J.1.1规定的最小值；电涌保护器安装位置的电源电压偏差超过规定的10％，并且电压幅度因谐波而增加. 在较大情况下，应增加表J.1.1中规定的最大连续工作电压的最小值根据具体情况使用限压电涌保护器.

安迅防雷器提供多种不同的最大持续工作电压电涌保护器供选择，例如最大持续工作电压: 150VAC，275VAC，385VAC，420VAC，460VAC，510VAC，550VAC，750VAC等.

在家用单相系统中，建议选择Uc275V雷电保护装置，而三相系统则可以选择385V产品. 可以根据需要选择其他一些特殊的应用场景，例如480VAC，690VAC和其他电压等级系统.

还应注意三相二级复合型电源防雷器，此处的最大工作电压是指可以连续加载到避雷器上的电压，而不是需要提供给避雷器的电压. 防雷器是被动的.
