高频继电器的工作原理和结构分析

高频继电器的工作原理

高频继电器的工作原理: 一般由铁芯，线圈，电枢，接触弹簧等组成. 只要圈两端施加一定的电压，一定的电流就会流过线圈，从而产生电磁效应，并且电枢将在电磁力吸引的作用下抵抗复位弹簧的拉力吸引铁芯，从而驱动电枢. 动触点和静触点（常开触点）相互吸引. 当线圈断电时大功率高频继电器，电磁吸力也将消失，电枢将在弹簧的反作用力作用下返回到原始位置，从而使活动触点吸引原始的静态触点（常闭触点）. 这会拉入并释放，从而达到在电路中导通和关断的目的.

高频继电器的特点

用于切换高频电路的继电器. 绕组可以由直流或交流电源供电. 其特点是:

1. 该电路具有高绝缘电阻和低介电损耗，并且接触系统固定在高频陶瓷，高频塑料或玻璃基板上，

2. 触点之间的分布电容很小，触点弹簧的尺寸很小，它们交替放置在45°，90°和180°处；

3. 触点与其他导电部分或接地部分之间的距离较大大功率高频继电器，或者触点电路已屏蔽. 当需要高频电路的高速开关或高压高频电路的开关时，触头被密封在高真空或充气室内.

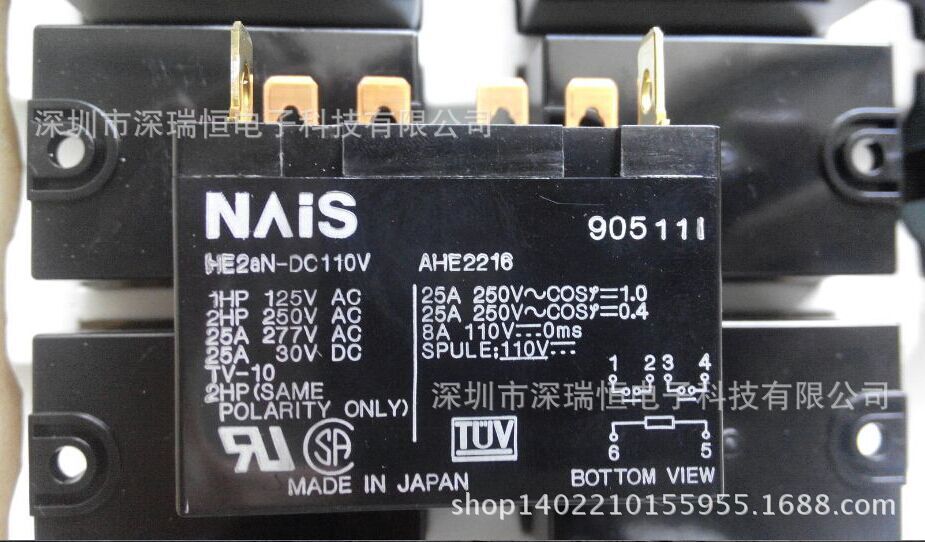

高频继电器的结构

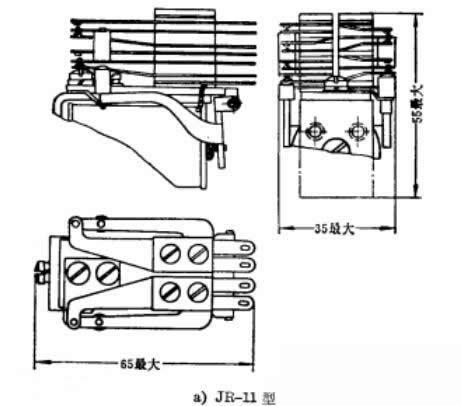

小型高频继电器的电磁系统与普通电磁继电器相同，不同之处在于其导电触点系统已经发生了很大的变化以满足高频电路的需求. 为了减小接触弹簧之间的分布电容，将接触件制成不同的形状，以使接触件的平面不重叠（例如，在温度为JP-4时JP-4型接触件之间的分布电容）. 20°C和98％的相对湿度，在环境条件下只有3皮法拉. 芦苇的表面镀银以提高其在高频条件下的导电性. 触点之间的绝缘垫应选择低介电损耗的材料（例如，JP-4继电器系列将高频陶瓷块上的三个不重叠的接触簧片组铆接在一起），以减少高频条件下的介电损耗. 该图是两种类型的高频继电器的结构示例.
