电动机综合保护器的作用_电动机综合保护器的连接方法_如何调节电动机综合保护器

全面的电动机保护器采用先进的微机技术和高性能的集成芯片，具有强大的功能和优越的性能. 测试精度高，线性度好三相综合保护器接线图，分辨率高，整机抗干扰能力强，保护作用可靠. LED和LCD上显示三相电流值，电压值和各种故障代码，直观，清晰. 稳定性好，无需长期维护.

电动机综合保护器的作用

电动机保护器的功能是为电动机提供全面的保护. 电动机中的过电流，欠电流，缺相，转子堵转，短路，过电压，欠电压，泄漏，三相不平衡，过热三相综合保护器接线图，轴承磨损. 当转子偏心时发出警报或保护的装置.

电动机综合保护器的接线方法和原理

电动机保护器由三相电流互感器，检测，放大，延迟，调节电路和执行继电器组成. 当检测电路检测到电流互感器感应的电流异相或大于设定值时，它将被放大器放大以使继电器工作. 继电器触点串联在接触器线圈的电源电路中. 继电器启动后，接触器断电以保护电动机. 延迟电路用于避免电动机启动电流，并且其持续时间是可调的. 调节电路用于根据被保护电动机的工作电流准确设置工作电流.

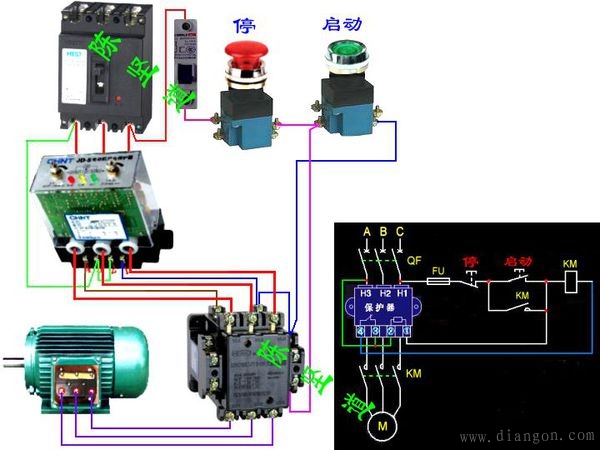

正泰电机保护器接线图

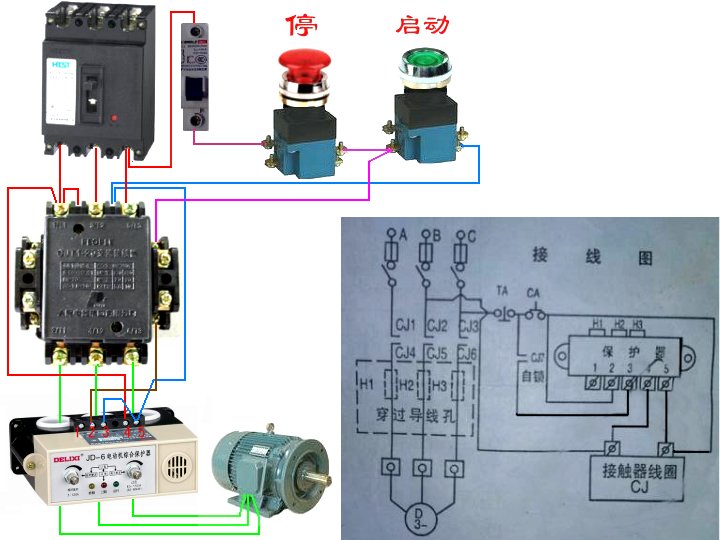

德力西交流接触器和jd-5电动机综合保护器的接线方法

如何调整电动机综合保护器

有两个电位器，一个是调节电流，另一个是调节工作时间. 首先，将时间调整得更长一些，然后启动电动机，调整电流直到过载指示灯不亮，然后再根据您的时间调整时间. 您只需设置该值即可.

步骤:

1. 过电流保护设置方法: 将面板上的拨动开关设置到设定位置，调节电流调节电位器，使电流显示号为电机的额定电流值，然后切换到运行位置，此时显示的是电动机的工作电流.

2. 启动延时设置方法: 全压启动可以调节到最小，​​总之，启动延时时间应根据用户设备的需要进行调节.

3. 复位方式: 电机跳闸时，故障指示灯亮，保护装置处于存储状态，可以通过按面板上的复位按钮进行恢复.
