像这样的自锁机械结构如何工作？

如图所示，实际上，这是一组带夹具的直线运动导轨. 从图片中我们可以看到两个方向的运动，我们可以将其命名为X方向（横向）和Z方向（垂直）两个方向，让我们首先讨论一下这个东西的原理和功能.

A. 该卡钳是安装性导轨的滑动件上的制动装置，或者是与滑动件一体设计的移动卡钳. 从表面看不到具体的结构，但从外面看，集成的几率更大.

B. 该钳口被手动锁定，也就是说，只有当活动部件停留在特定位置时，操作员才能手动锁定钳口并同时移动活动部件. 在此之前，必须手动打开钳口，否则可能会损坏导轨或使电动机过载.

C. 其功能是增强活动部件在任何工作位置的固定刚度，减少工作过程中驱动力对驱动马达的反向损坏，并确保工作质量（例如加工精度，定位精度）等）.

D. 其工作原理是通过手动锁定装置将移动滑块锁定性导轨上，以免引起移动部件和导轨移位. 这种机械结构不是一个很好的选择，特别是在相对繁重的工作场合，并且经常容易对线性导轨造成更大的不可逆转的损坏，从而使线性导轨失去其原始的运动精度.

E. 图中圈出的位置应为锁定手柄的位置. 按下这两个手柄以锁定移动的幻灯片.

事实上，还有其他值得我们应用和学习的锁定方法. 以下是一些可供参考的方法.

01

第一个与标题图片中的非常相似. 使用原理和结构都比较熟悉，但是这种夹具是独立的，需要与移动滑块固定在一起，因此设计比主图中的相对复杂，但是它的优点是可以可以任意更换，并且在更换过程中会影响滑块的正常使用，这对于制造成本和售后成本都是非常有利的，因此在实际操作中，您需要对这些选择方面进行全面平衡，不要被纯粹的技术所迷惑.

实际上，使用此夹具的目的是固定运动部件. 有两个主要角度需要考虑:

A. 降低制造成本抱闸自锁装置，因为如果不使用这种特殊的夹具，则需要增加驱动电机的功率选择，并且螺杆驱动和锁定刚度也会有更高的要求，因此许多公司为了选择这种夹具以降低这件作品的成本.

B. 设备的实际工作需要，某些操作设备有一些特殊的应用，它们需要特殊的稳定性来固定运动部件，并且简单的电锁可能无法满足其使用要求，因此必须采用这种结构.

但是，我个人不喜欢这种结构，因为它需要人工干预. 如果出现操作错误，则会对直线导轨和电机造成不可逆转的损坏，因此存在一定的错误操作可能性.

02

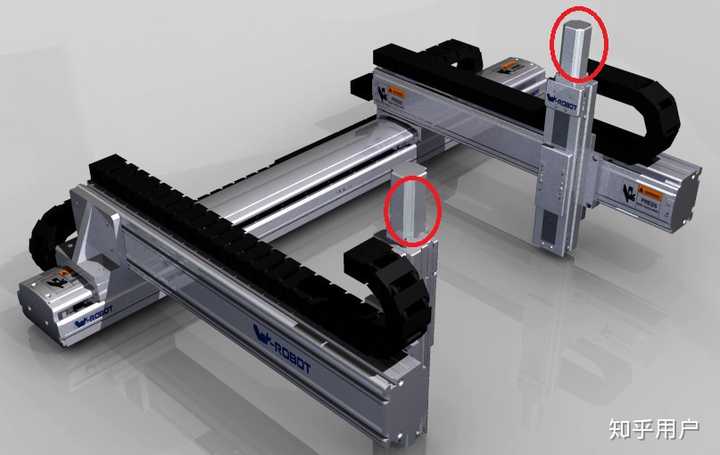

接下来，我们介绍一种目前在通用结构上最常用的解决方案，即，打开电动机电源以启用锁定，如下图所示.

上图是我们经常使用的锁定方法. 通过电动机的启用来锁定运动部件. 红色圆圈是驱动马达，通常的垂直机构是带制动器的马达. 因为即使关闭电源，该电动机仍可以锁定运动部件，以避免运动部件在重力的影响下滑落，所以这是工业上的普遍做法，当然，这种方法也有一定的局限性. 例如抱闸自锁装置，锁紧力不强，并且锁紧的可靠性有一定的局限性，因此在许多垂直重载机构中，我们通常使用适当的平衡机构来平衡垂直载荷. 有关具体余额，请参考我. 另一个答案，链接如下:

江小巴: 在机械设计中，使用电机+气缸进行垂直运动以降低电机功率是否可行？

03

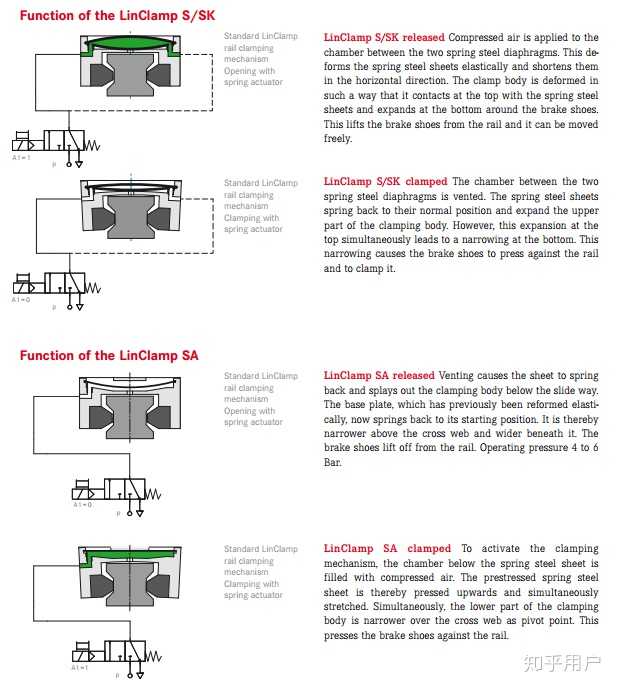

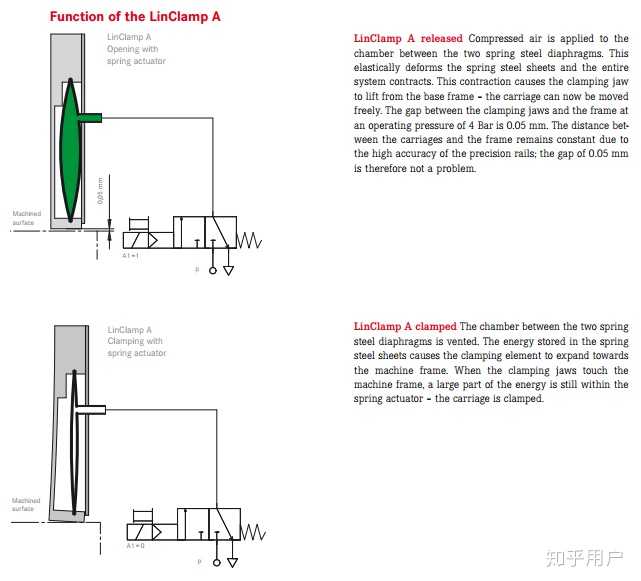

这是一种更强大的方法，也是目前最好的方法（我个人认为），即气动夹具.

此夹具也必须与线性导轨的滑块一起使用，但是其最大特点是:

A. 通过气动夹紧，使用安全气囊为线性导轨充气是准确的. 这种夹紧方法不仅可靠，而且更重要的是，不会对导轨造成直接的硬损坏. 保持直线导轨的精度和稳定性非常有益.

B. 气动控制系统用于执行锁定动作. 对于当前的控制技术来说，这太简单和方便了. 仅需通过几个电磁阀进行控制即可执行运动. 自动固定或释放的控制功能完全避免了人工干预的锁定，从而最大程度地避免了各种误操作，对于实际的技术应用非常有益.

C. 它具有上述两个夹具的所有功能，并且具有优于它们的特殊功能，因此该方法在将来必须具有很大的价值，当然，它的价格也不便宜. ，此示例来自德国黑马机械（这不是广告，我没有收钱，只是提供了一个供大家使用的渠道），这种东西的用途也相当广泛，尽管目前它是仍然很小，但是它有很大的发展潜力.
