220V AC单相电动机的启动方法大致分为几种类型:

第一种类型，即分相启动类型，如图1所示，由辅助启动绕组辅助，其启动转矩不大. 运行速度大致保持恒定. 主要用于电风扇，空调风扇电机，洗衣机等电机.

第二，当电机静止时，离心开关打开. 通电后，启动电容器参与启动工作. 当转子速度达到额定值的70％至80％时，离心开关将自动跳闸，并且启动电容器就完成了. 任务已断开. 起动绕组不参与运行工作，并且电动机继续通过运行中的绕组线圈运行，如图2所示.

第三，当电动机静止时，离心开关打开. 通电后，启动电容器参与启动工作. 当转子速度达到额定值的70％至80％时，离心开关将自动跳闸，并且启动电容器就完成了. 任务已断开. 运行电容器串联连接到启动绕组以参与运行工作. 这种连接方法通常用于负载较大且不稳定的地方，例如空气压缩机，切割机和木工机械. 如图3所示.

如果带有离心开关的电动机无法在短时间内启动，则绕组线圈将很快烧毁. 电容值: 双值电容电动机，启动电容容量大，运行电容容量小，耐压一般在400V以上.

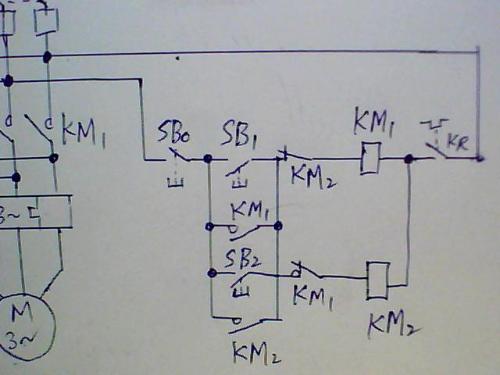

正向和反向控制

图4是带有正向和反向开关的接线图. 通常，该电动机的起动绕组和运行绕组的电阻值是相同的，这意味着电动机的起动绕组和运行绕组具有相同的线径和线圈数. . 这种电动机通常用在洗衣机中. 这种正反向控制方法简单，不需要复杂的转换开关.

图1，图2，图3的正向和反向控制，只需交换1-2行或3-4行即可完成反转.

为判断图1，图2和图3中的启动和运行绕组，启动绕组通常比运行绕组的直流电阻大得多，后者可以用万用表测量. 通常，运行绕组的直流电阻为几欧姆，而启动绕组的直流电阻为十几欧姆至几十欧姆.

图1电容器操作接线电路

图2电容器启动接线电路

图3电容启动操作接线电路（双值电容器）

图4开关控制的正向和反向接线

图5双值电容器异步电动机的反向连接图

图6是开关和电动机之间的实际连接. 如果该反向开关用于三相电动机，则无需进行任何修改；如果用于单相电动机换向，则需要稍作修改. 红色和蓝色线连接到电源，黑色线是起动绕组线圈的引线，白色线是运行绕组线圈的引线，左侧的灰线是连接的跨接线然后. 正向和反向切换由开关的交叉部分反向. 这种开关的缺点是开关闭合后，仍有一条线没有闭合，因此没有一定的安全保证.

图6实际反向开关和电机的接线图

单相电容器电动机的连接方法

单相电动机具有三个抽头. 首先，使用万用表测量三个导线末端之间的电阻. 电阻最大的两条导线末端与电容器并联. 另一端（公共）连接到电源的一端. 然后，使用万用表的电阻测量公共端和连接至电容器的导线端之间的电阻. 电阻值较大的一端连接到电源的另一端. 一次绝对连接到正转. 电源线可以连接到另一端.

输出的三个单相电动机的主绕组和辅助绕组很容易判断:

1. 首先测量三根线的电阻，并记住两根线的最大值及其电阻. 第三条线是主线和辅助线之间的连接点；

2. 分别测量触点和两端的电阻（这两个电阻之和必须等于上述最大值）. 其中，电阻是主绕组，电阻是辅助绕组.

通常对于单相电容器启动交流电动机，与电容器串联的绕组接头为次级绕组.

如果次级绕组的电阻为R1，主绕组的电阻为R2，则R1> R2. （主绕组功率大，电阻小）

使用万用表测量和比较三个端子中每个端子的两个端子之间的电阻值，首先查找通过电容器连接的火线的次级绕组连接器端子: 它与其他两个端子之间的电阻具有最大值（R1系列R2），具有第二最大值R1）在其余两个端子中，具有最小电阻值R2和第二最小电阻值R1的端子是连接到中性线的端子，即，主绕组和辅助绕组的公共端子

为什么单相电动机有三根导线来启动电容器以及如何连接电动机？

如果电动机本身没有接线图，则只能使用万用表. 使用电阻文件来测量三组电阻. 最大组的两个端子是起动绕组和工作绕组的串联连接，中间尺寸组是工作绕组的两个端子，较小的组是起动绕组和工作绕组两侧的两个端子与220VAC并联，启动绕组和电容器与电源串联.

附上更精美的接线图

^ _ ^ ^ _ ^ ^ _ ^

戴义19810709321抚顺

如何将家用电风扇的电动机与电路图，主机，兄弟连接，谢谢. _ ******电风扇电动机是单相异步电动机电风扇正反转接线图，如何连接取决于您是电动机型号是Y还是T，上图是两台电动机的调速原理

如何连接220v电风扇电机线？ _ ****** 220v电风扇电机线的连接方法: 三线的线圈颜色为红，黑，黄三线，输入线中的任意一根连接到红线. 与启动电容器的任一端一样，启动电容器的另一端也连接到黄线. 五线线圈的颜色为红色，白色，蓝色，黑色和五线. 连接方法基本相同. 区别在于，红色是实线，白色是第二齿轮线，蓝色是第三齿轮线. 动力输入端子的一端连接至齿轮的主交换端子，另一端连接至黑线和启动电容器的任一端，而黄线连接至启动电容器的另一端. 如果上述答案不能解决问题，请尝试: 三个线圈的颜色为红色，黑色和白色. 红线连接到火线，黑线连接到零，白线连接到电容器的一根线. 电容器的另一根线连接到红线和火线.

如何连接内部风扇电机？ _ ******供参考: 红色的外部是图片中的主要绕组；绿色和蓝色是调速绕组. 是次级绕组.

电风扇电机接线图_ ****接线图位于电风扇后面. 通常是掀背式三线，火线，零线，地线

如何连接风扇电动机的四根电线？接线图是什么？ _ ******通常，电风扇电动机使用四根导线，一根红色导线（火线）和一根蓝色导线（零线）连接电动机主线圈. 红色导线连接到启动电容器的一端. 同时，电容器的另一端连接到启动线圈（图中的灰色线），速度控制开关上分别有一条线（橙色）连接到红色和灰色. 这只是电风扇电路图的电线颜色. 一些制造商的电线颜色可能不是这样，您需要使用万用表来测量线圈之间的关系. 通常，红色线（火线）和蓝色线（零线）连接到电动机的主线圈（因为红色线是火线，蓝色线是零线，是国家标准） ，启动电容器的一端连接到火线，主要是另外两根电线连接到启动电容器. 用万用表的一端连接蓝色线（零线），用万用表的另一端测量辅助线圈的两个线抽头（图中的灰色和橙色线），连接最大电阻值到启动电容器.

如何连接220v单相电和三速五线制电风扇电动机_ ****** 1.拍照，然后让我为您绘制. 2.可提供带或不带电容器的三速5线.3，黑线连接至零线，红线处于高速，白线处于中速，蓝线处于低速速度，棕色线是摇头马达. 如果有线，则说明它已连接到电容器（电容器连接在和红色线之间）.

电风扇电动机接线图_ ******最小图书馆会员为0.27元，可开图书馆会员，查看全部内容>原出版者: 勤奋的田库图电风扇电动机接线方法，普通的鸿运电风扇电动机引出线5线，它们是黑线[主线]，红线[快齿轮]，白线[中间齿轮]，蓝线[慢速齿轮]，黄线[电容器线]中的任何一根电源线通常都是黑线棕色线连接到风扇电机，电源线中的蓝色线连接到电风扇开关，电动机的红色线，白色线和蓝色线分别连接到齿轮开关的三个齿轮，电动机的其余黄线连接到电容器，而电容器的另一根连接到主线的黑线！齿轮，蓝色至第二齿轮，白色至第三齿轮，至电容器，黑色至电容器的另一端以及电源的另一端，黄绿色接地线.

如何连接7线风扇电机？ _ ****** 7线风扇电动机的连接: 三组三端连接到输出端子，蓝色连接到电容器和中性线，白色连接到另一端电容器. 火线连接到三速开关的输入端. 风扇是指炎热天气用来产生冷却空气的设备. 电风扇是通过电驱动风扇来发电的装置. 打开内部的风扇，然后将其转换为自然风以达到冷却的效果. 电风扇的主要部分是: 交流电动机. 它的工作原理是: 通电的线圈在磁场的作用下旋转. 能量转换的形式是: 电能主要转换为机械能，同时由于线圈的电阻，所以不可避免地会将一部分电能转换成热能. 由于人体表面有大量汗液，当电风扇工作时，室内空气会流动，因此可以促进汗液快速蒸发，结合“蒸发需要吸收大量热量”，所以人们会感觉很酷.

艾米特风扇电机的接线方法，请给原理图_ ****最低为0.27元/天，对于百度图书馆会员，您可以在图书馆中查看全部内容>原作者: 勤奋的天Tian图电气风扇电动机的接线方法，普通的运气风扇电动机引线有5条线，它们是黑线[主线]，红线[快装]，白zd线[中档]，蓝线[慢]电风扇正反转接线图，黄线中的任何一条线[电容器线]电线通常是棕色电线，连接到风扇电动机的黑线，电源线中的蓝色电线连接到电风扇开关，电动机的红色版本，白线和蓝色线分别连接到档位开关的三个齿轮，电动机的其余线连接到电容器，电容器的另一根连接到主线的黑线！红色连接到第一档，蓝色连接到第二档，白色连接到第三档，连接到电容器，黑色连接到电容器和电源的另一端，-绿色接地线.

如何连接风扇电容器_ ******风扇电容器接线: 找到电动机中电阻最大的线，连接电容器，然后插入电源. 具体步骤如下: 1.用万用表测量3根导线，中间的任意2根导线，找到电阻1标记为1的最大电阻. 2.将电容器连接到标记1. 使用注意事项: 1. 确保风扇轴中有润滑油，否则风叶在顶部...
