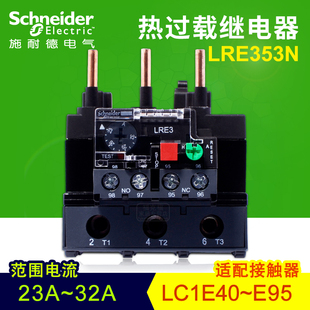

3322C施耐德热继电器热过载继电器LRD3322C 17

乐清市英迈电器

联系人: 李恭

——————————————————————————

——————————————————————————

该公司专门销售各种知名品牌的电器: 施耐德，欧姆龙，倍加福，奥托尼克斯，西门子，ABB，日本富士，泰安，三菱电机，常熟开关和其他小型交流接触器断路器，塑壳断路器，接近开关，传感器，编码器，热继电器等，价格具有竞争力，产品齐全

施耐德热继电器简介

热继电器从流入热敏元件的电流中产生热量，从而使膨胀系数不同的双金属板变形. 当变形达到一定距离时，推杆移动，控制电路断开，接触器断电，主电路断开，实现电动机的过载保护. 继电器作为电动机的过载保护元件，由于其体积小，结构简单，成本低廉而已在生产中得到广泛应用.

热继电器的主要技术参数

额定电压: 热继电器可以正常工作的最高电压值，通常为AC 220V，380V，600V.

额定电流: 热继电器的额定电流主要是指流经热继电器的电流

额定频率: 一般来说，其额定频率是根据45〜62HZ设计的.

设置电流范围: 设置电流范围取决于其自身的特性. 它描述了在某些电流条件下，热继电器的工作时间与电流的平方成正比.

热继电器的功能是: 主要用于异步电动机的过载保护. 其工作原理是，过载电流通过热敏元件后，双金属片被加热并弯曲以推动作用机构来驱动接触动作，从而使电动机的控制电路断开以实属带材的弯曲过程中传热需要很长时间，因此，热继电器不能用于短路保护，而只能用作过载保护. 热继电器的符号为FR，电路符号如右图所示.

施耐德热继电器从流入热敏元件的电流中产生热量，从而使膨胀系数不同的双金属板变形. 当变形达到一定距离时，推杆移动，控制电路断开，断电后触点断开主电路，实现了电动机的过载保护. 继电器作为电动机的过载保护元件，由于其体积小，结构简单，成本低廉而已在生产中得到广泛应用.

施耐德热继电器的主要技术数据

施耐德热继电器的主要技术数据是设定电流. 设定电流是指长时间不通过热继电器而通过加热元件的电流. 当流经加热元件的电流超过设定电流值的20％时，热继电器应在20分钟内运行. 可以通过设置电流旋钮更改热继电器的设置电流. 选择和设置热继电器时，请确保设置的电流值与电动机的额定电流一致. 由于热继电器通过加热工作并且具有较大的热惯性，因此即使流经加热元件的电流在短时间内多次超过设定电流，热继电器也不会立即工作. 只有这样，电动机启动时，由于大的启动电流，热继电器才会起作用，否则电动机将无法启动. 相反，如果电流超过设置电流，则不会有太多电流，但经过很长时间也会起作用. 可以看出，热继电器和保险丝的功能是不同的. 热继电器只能用于过载保护，而不能用于短路保护，而保险丝只能用于短路保护，而不能用于过载保护. 在更完整的控制电路中，尤其是在大容量电动机中，应同时提供两种保护类型

热继电器的安装方向，运行环境和连接电缆都会影响运行性能，应注意安装.

（1）热继电器的安装方向

热继电器的安装方向容易被忽视. 热继电器是通过加热元件的电流产生热量，推动双金属的作用. 有三种传热方法: 对流，辐射和传导. 对流是定向的，热量从下到上传递. 放置时，如果加热元件位于双金属薄板下方，则双金属薄板会快速加热且作用时间短；如果加热元件靠近双金属片，则双金属片加热得更慢，并且热继电器的工作时间也更长. 当热继电器与其他电器一起安装时，应将其安装在电器下方并与其他电器相距50mm以上，以免受到其他电器发热的影响. 热继电器的安装方向应按照产品手册的规定进行，以确保热继电器在使用时的运行性能保持一致.

（2）使用环境

主要是指环境温度，它对热继电器的速度影响更大. 热继电器周围的介质温度应与电动机周围的介质温度相同，否则会破坏调节的协调性. 例如，当电机安装在高温下而热继电器安装在较低温度下时，热继电器的动作将滞后（或动作电流较大）；否则，它的动作将提前（或动作电流很小）.

对于不带温度补偿的热继电器，应在热继电器与电机之间的环境温差不大的地方使用. 对于带温度补偿的热继电器，可以在热继电器和电机的环境温度有一定差异的地方使用，但是应尽可能减少由于环境温度变化而造成的影响.

（3）连接线

热继电器的连接线除了导电以外，还起到导热作用. 如果连接线太细，则连接线产生的热量将传递到双金属板上，加热元件沿导线散发的热量更少，从而缩短了热继电器的跳闸时间；否则，如果连接线太粗，将会延长热继电器的跳闸时间. 因此，连接线的横截面不应太细或太粗，应尽可能使用手册或类似内容中指定的横截面积.

某些型号的热继电器还具有断相保护功能.

热继电器的缺相保护功能由内部和外部推杆组成的差动放大机构提供. 当电动机正常工作时，通过热继电器热敏元件的电流是正常的，内推杆和外推杆都向前移动到合适的位置. 当电源的一个相断开并且该相缺失时，该相的电流为零，该相的双金属片被冷却并复位，并且内部推杆向右移动. 其他两个相的双金属片由于电流增加而弯曲，从而使外推杆向左移动更多. 由于差动放大作用，在发生相故障后的很短时间内，常闭触点会被推动断开，交流接触器被释放，电动机断电并停止并受到保护.

热继电器是一种用于对电动机或其他电气设备和电线进行过载保护的保护装置.

在电动机的实际操作中，如果将生产机械拖到工作中，如果机械异常或电路异常，则电动机会过载，电动机速度会降低，绕组中的电流会减小. 增加，导致电机绕组温度升高. 如果过载电流不大且过载时间短，则电动机绕组不会超过允许的温升，则允许这种过载. 但是，如果过载时间长且过载电流大，则电动机绕组的温升将超过允许值，使电动机绕组老化，缩短电动机的使用寿命，甚至在严重的情况下甚至烧毁电动机绕组. . 因此，电动机无法承受这种类型的过载. 热继电器是利用电流的热效应原理，在电动机无法承受的过载情况下切断电动机电路，并为电动机提供保护装置，以防止电动机过载.

当热继电器用于保护电动机免受过载时，热元件与电动机的定子绕组串联连接，热继电器的常闭触点串联在电磁阀的控制电路中交流接触器的线圈，调节设定电流调节旋钮，使人字形杆和推杆分开适当的距离. 电动机正常工作时，流经发热元件的电流为电动机的额定电流. 加热元件加热，并且双金属片在加热后弯曲，因此推杆仅与人字形杆接触，但不能推动人字形杆. 常闭触点处于闭合状态施耐德温度继电器，交流接触器保持闭合状态，电动机正常运行.

如果电动机过载，则绕组中的电流增加，热继电器元件中的电流使双金属板的温度升高，弯曲程度增加，并且人字形杆被推动. 触头闭合，触头断开，交流接触器的线圈电路断开，接触器释放，并且电动机的电源被切断，电动机被停止并受到保护.

热继电器其他部分的功能如下: V形臂的左臂也由双金属片制成. 当环境温度变化时，主回路中的双金属片会产生一定程度的变形和弯曲. 之字形杠杆的左臂也将沿同一方向变形并弯曲，从而使人字形杠杆与推杆之间的距离基本保持不变，从而确保了热继电器动作的准确性. 这种效应称为温度补偿.

螺钉8是常闭触点复位螺钉. 保留螺钉位置时，电动机过载后，常闭触点断开，电动机停止后，热继电器的双金属片冷却并复位. 常闭触点的动触点将在弹簧的作用下自动复位. 此时，热继电器自动复位. 当螺钉逆时针向右旋转到某个位置时，如果此时电动机过载，则热继电器的常闭触点断开. 动触头将摆动到右侧的新平衡位置. 电机断电停止后，动触头无法复位. 在移动触点以进行重置之前，您必须按下重置按钮. 此时，热继电器处于手动复位状态. 如果电动机过载故障，为了避免再次轻易启动电动机，应手动复位热继电器. 要将热继电器从手动重置模式调整为自动重置模式，只需将重置调整螺丝顺时针旋转至适当位置即可.

施耐德热继电器的结构

它由加热元件，双金属带，触点和一组传动和调节机构组成. 加热元件是一条电阻很小的电阻丝，该电阻丝串联连接在受保护电机的主电路中. 通过轧制具有不同热膨胀系数的两个金属板来形成双金属板. 在图中所示的双金属片中，下层的热膨胀系数较大而上层的热膨胀系数较小. 当电动机过载时，流经加热元件的电流会超过设定电流，双金属片会被加热并向上弯曲，远离折板，并且常闭触点断开. 由于常闭触点已连接至电动机的控制电路，因此其断开将使与其相连的接触器线圈断电，从而断开接触器的主触点，并且电动机的主电路为断电，实现过载保护.

激活热继电器后，双金属片会在一段时间后冷却，并且可以通过按下重置按钮来重置.

热继电器主要用于保护电动机的过载，因此在选择时必须了解电动机的状况，例如工作环境，启动电流，负载性质，工作系统，允许的过载容量等.

1. 原则上，热继电器的安培秒特性应尽可能接近于电动机的过载特性，甚至与电动机的过载特性一致，或者在电动机的过载特性下，并且同时电动机过载和过载. 短时间启动后，热继电器不应受到影响的影响（无作用）.

2. 当使用热继电器来保护电动机长期运行或间歇性长期运行时，通常根据电动机的额定电流进行选择. 例如，热继电器的设定值可以等于电动机额定电流的0.95至1.05倍，或者热继电器的设定电流的中值等于电动机的额定电流，然后进行调节

3. 当使用热继电器保护电动机以使其反复短时运行时，热继电器仅具有一定范围的适应性. 如果在短时间内有很多操作，则必须选择带有速度饱和电流互感器的热继电器.

4. 对于具有正反转频繁且频繁切换的特殊工作电动机，不应将热继电器用作过载保护装置，而应将嵌入电动机绕组中的温度继电器或热敏电阻用于保护.

[购买须知]

1》施耐德原装，质量保证施耐德温度继电器，放心购买.

2》以上价格为含税价格，含税价格将另行咨询.

3》公司默认发送中通或天天快递. 请为紧急项目单独指定.

4》库存充足，采购量大，型号更多，欢迎取样，欢迎咨询.

[关于售后]

1》在交付后的7天内，由于提供的所有产品均合格，因此不会有异议.

2》该产品自购买之日起一年内享有正常保修.

3》我公司相关产品的相应技术咨询.
