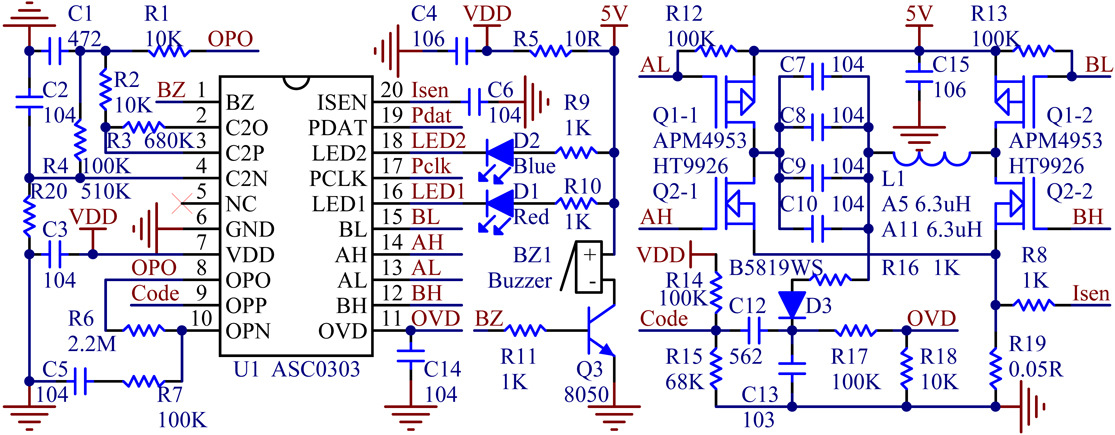

无线充电模块原理电路图

源技术（无线充电）使接收端能够通过空气，纸张或塑料外壳等传输电能，这极大地促进了应用. 这项技术直到最近才取得突破性进展，并且逐渐成为实用的化学技术.

我们的源使用“磁耦合共振”新技术，该技术仅消耗传统电磁感应电源技术的百万分之一. 发射机通电后，不会发射电磁波. 它只是在其周围形成一个非辐射磁场. 该磁场用于与接收端通信并激发接收端的共振，从而以非常少的消耗为代价来传输能量. 在这项技术中，磁场强度将与地球磁场强度不同. 人们不必担心这种技术会对他们的身体和其他设备产生不利影响.

产品简介:

此线圈为38mm小体积无线充电/电源模块，该模块体积仅为18mm长，15mm高和8.5mm高功率传输控制模块，内部集成了振荡电路，整形电路，检测电路，频率干扰抑制电路，电流由自动控制，力传输电路等部分组成. 除发射线圈外，没有其他组件. 无线充电接收电流可以达到600mA，基本可以满足普通电子产品的充电和供电要求. 该模块具有识别能力并可以自动增大或减小发射功率，工作效率约为70％，安装简单方便，价格低廉，可以在5〜12V的宽电压下直接工作

主要参数:

使用注意事项:

1. 请不要反转发射器模块的正负输入功率

2. 请勿使接收模块的正负输出负载线短路

3. 请勿圈附近放置大面积金属

传输模块:

发射器模块（外壳）尺寸: 长18mm *宽8.5mm *高15mm

线圈尺寸: 外径38mm内径30mm厚度1.6mm

发送模块总长度: 10.2 CM

正极和负极线的长度: 6厘米

输入直流电压: 5-12VDC

发射器模块（无外壳）尺寸: 长16mm *宽3mm *高12mm

线圈尺寸: 外径38mm内径30mm厚度1.6mm

发送模块总长度: 9.8厘米

正极和负极线的长度: 6厘米

输入直流电压: 5-12VDC

发射器模块（带指示灯）尺寸: 长26mm *宽18mm *厚8mm

线圈尺寸: 外径38mm内径30mm厚度1.6mm

发送模块的总长度: 17 CM

正极和负极线的长度: 6厘米

输入直流电压: 5-12VDC

接收模块:

模块（大板）尺寸: 长24mm *宽10mm *厚3mm

线圈尺寸: 外径38mm内径30mm厚度1.6mm

接收模块的总长度: 17厘米

正极和负极线的长度: 6厘米

输出电压: 5VDC

输出电流: 500〜600mA

模块（小板）尺寸: 长26mm *宽5mm *厚3mm

线圈尺寸: 外径38mm内径30mm厚度1.6mm

接收模块的总长度: 17厘米

正极和负极线的长度: 6厘米

输出电压: 5VDC

输出电流: 500 mA

接收距离: 5〜10mm

连接方法: 引脚1连接到电源的负极；针脚2连接到电源的正极;引脚3和4连接到外部发送线圈

应用领域:

1，手机，MP3等无线充电

现代人已经越来越与小型电子产品（如手机）密不可分，但频繁充电很麻烦，并且经常拔掉电源并容易损坏. 要使用我们的无线充电模块，只需将手机放在充电平板电脑上即可自动充电，并可以随时取出或接听，这非常方便.

2. 水族馆照明和水循环系统的电源

在完全透明的鱼缸中连续发出美丽的七彩灯光肯定会使观众感到好奇. 它的电是怎么来的？秘密在于我们的源模块，这种类型的应用也很有前途.

3. 隐藏产品的电源

在某些特殊情况下，有必要通常使用电池电源在其他产品的外壳中安装隐藏的功能，这会带来如何充电的问题. 如果将充电接口引出，则很容易被人注意到. 无线充电模块是最好的解决方案.

4. 亲水产品电源

诸如电动牙刷和电动剃须刀之类的产品经常与水接触，并且通常很难使充电端口防水. 通过我们的无线充电，电气部件可以完全密封，完全防尘和防水，并改善产品等级无线充电发射电路，增加附加值.

5. 设计防水手机或

市场上的移动电话和通常使用插入式接触充电，这使其难以真正实现防水. 使用源可以完全密封且完全防水.

6. 无线射频卡的扩展应用

传统射频卡技术产生的能量很小，因此只能实现近距离身份确认功能，而我们的模块可以提供500 mA的电流，极大地扩展了应用功能，例如在没有电池设计的情况下，还可以增加语音提示，声光显示或无线传输等功能，也可以在很多场合使用，不仅降低了成本无线充电发射电路，而且还提高了产品的使用寿命.

7. 人类医学领域

某些医疗设备必须在人体内部工作，例如定时药物泵，胶囊内窥镜等. 无线供电方案的使用可以大大延长设备的工作时间，具有很大的实用价值.
