时间继电器触点的图形符号

在自动控制系统中，有时继电器不必须在接收到信号后立即动作，而是在一段时间后动作并输出控制信号，以达到按时间顺序控制的目的. 时间继电器可以实现此功能.

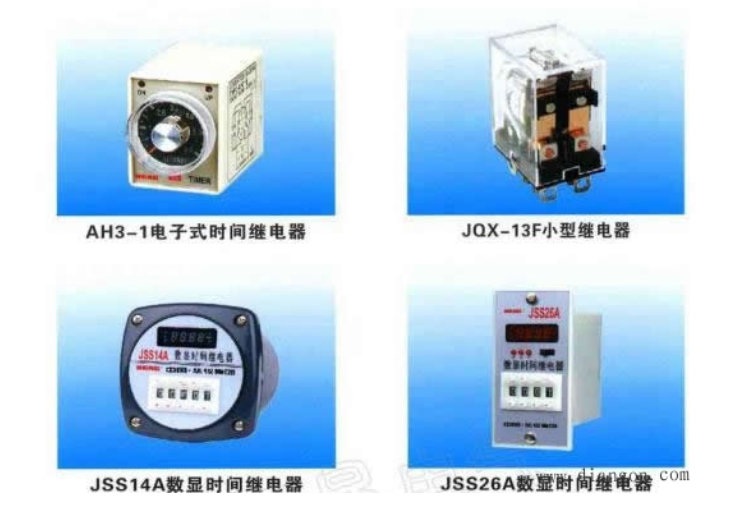

时间继电器可以分为电磁型，空气阻尼型（气囊型），晶体管型，单片机控制型等. 其外观如下图所示.

时间继电器的延时触点的图形符号中有一个小弧，从弧的中点到圆心的方向就是延时触点工作的方向.

下表中显示的符号元素是延迟触点. 根据相关的国家标准，所谓的符号元素是图形符号的组成部分. 它是具有某些含义的简单图形通电延时闭合符号，但不能单独使用. 只有与其他图形结合使用，它才能形成事物或概念的完整符号. 例如，下表中的符号元素必须与继电器的动闭合触点或动断开触点组合在一起，以形成完整的延迟触点（例如表1中列出的图形符号）. 下表1中所示的符号元素的含义是当时间继电器线圈通电时用作延迟动作的延迟触点，如表1所示的延迟闭合动触点. 线圈通电后，该触点不会立即起作用，而是会在一定时间延迟后闭合，但是当继电器线圈断电时不会延迟，而是立即作用以恢复断开状态. 下表2中所示的符号元素用作时间继电器触点通电延时闭合符号，用于在继电器线圈断电时的延迟动作，如上表所示，时间继电器触点断开. 当线圈通电并从断开变为闭合时，该接触立即起作用. 但是当时间继电器线圈断电时，它会在一定的时间延迟后恢复到打开状态.

正确识别时间继电器的图形符号

时间继电器的电气控制系统是非常重要的组件. 一般分为两种: 上电延时和断电延时. 在绘制和识别电气原理图时，很容易干扰时间继电器的图形符号. 尤其是使用时间继电器的延时触点时，通常会使人不确定.

时间继电器的文本符号为KT1. 时间继电器的线圈图形符号

时间继电器分为通电延迟和断电延迟. 图1是通电延迟线圈的图形符号，图2是断电延迟线圈的图形符号.

第二，时间继电器触点的图形符号

时间继电器触点的图形符号主要是触点的半圆形符号的打开方向. 遵循的原则是: 半圆的打开方向是接触的延迟作用的方向.

如图3所示，它是具有通电延迟的各种触点的图形符号.

如图4所示，它是用于断电延迟的各种触点的图形符号.
