电流互感器绝缘电阻测试指南

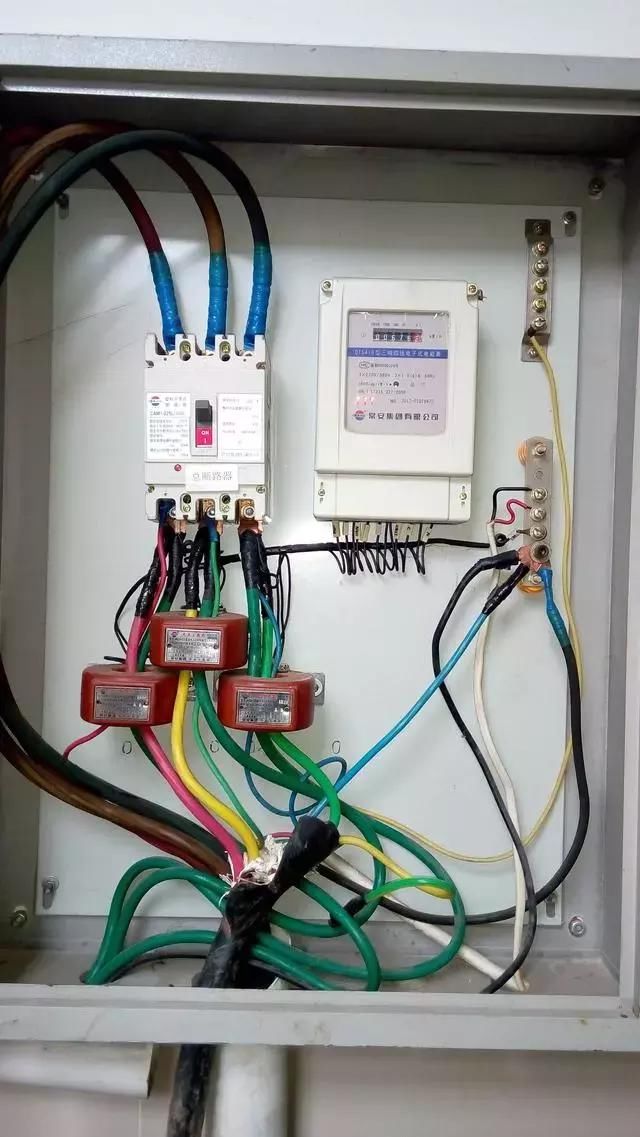

电流互感器的绝缘电阻测试操作指南测试目的: 绝缘电阻值的值通常可以敏感地反映绝缘条件，并且可以有效地检测渗透缺陷，例如整个绝缘的水分，老化和绝缘击穿. 测试仪器: 上海思创DM100C数字兆欧表测试连接: （1）初级绕组至次级绕组电流互感器测试备用，端屏蔽和接地1K1 L1L2 CT数字兆欧表1K2 2K1 2K2 3K1 3K2 4K1 4K2 CT（2）次级绕组接地之间（接地） 1K1，1K2 L1L2 CT数字兆欧表1K2 2K1 2K2 3K1 3K2 4K1 4K2 CT（3）上屏绝缘电阻1K1 L1L2 CT数字兆欧表1K2 2K1 2K2 3K1 3K2 4K1 4K2 CT测试步骤: 工作人员说明工作内容，人员划分，带电完成确认步骤后，通知危险点并开始施工；准备测试仪器，仪表和工具；所使用的仪器，仪表和工具应良好且在鉴定周期内；在测试现场安装围起来，打开高压警告灯，放置温湿度计，必要时派人看守；检查被测电流互感器的外观是否完好，擦拭d如有必要，干燥套管；电源托盘上的两个人进行电气检查，并同时检查电源面板的漏电保护装置是否工作可靠；根据测试接线图进行接线； 10）确认接线正确后，测试仪退回到边垫上，相关人员离被测产品较远； 11）大声唱歌，确认相关人员在安全距离之内，打开电源，然后打开仪表开关； 12）按下“电压选择”按钮以选择测试电压（初级绕组电流互感器测试备用，次级绕组选择2500V，最后一个屏幕选择1000V）； 13）在获得负责人的许可后，按“开始”按钮开始测量，并在1分钟后按“停止”按钮停止测量并记录测量数据； 14）关闭关闭仪器并断开电源； 15）用放电棒将电流互感器完全放电； 16）拆除测试导线（先断开测量导线，然后断开地线，然后在拆除地线时先拆除设备端，然后再拆除地端）； 17）整理仪器，记录温度和湿度，并将仪器放回原位； 18）将测量值与标准或历史数据进行比较，判断其是否合格，并编写测试报告.

测试标准: 移交标准: 测量初级绕组与次级绕组和外壳之间以及每个次级绕组与外壳之间的绝缘电阻；绝缘电阻不应低于1000MΩ. 初级绕组段之间的绝缘电阻应不小于1000M. 最后一个屏蔽层对地的绝缘电阻不应小于1000MΩ，否则应测量最后一个屏蔽层的tanδ. 绝缘电阻的测量应使用2500V绝缘电阻表；国家维护标准: 一次绕组的绝缘电阻应大于3000MΩ或与以前的测量值相比无明显变化；最后一个屏蔽层接地>1000MΩ（注意值），否则应测量最后一个屏蔽层的tanδ；绝缘电阻的测量应使用2500V绝缘电阻表，最后的屏蔽层应使用1000V绝缘电阻表. 测试注意事项: 将测得的绝缘电阻与出厂值，交接测试值，以前的测试值或同类型设备和同一组设备进行比较，不应有明显的降低或较大的差异；选择专用的屏蔽测试线，测试线应具有足够的绝缘强度，否则测试线不能拖拽到地面，应以绝缘棒支撑，以免影响测量结果；绝缘电阻通常受湿度和温度的影响很大，通常要求测量时的湿度不超过80％；温度不低于5且湿度高时，应采取屏蔽，擦拭或应在绝缘表面上进行干燥；多次测量绝缘电阻时，中间必须完全放电，以免残留电荷影响测量结果. 当被测设备时感应电压高时，可能会影响测量结果. 测试周期: 66kV及以上为3年，35kV及以下为6
