基于NE555的延迟开关的制造方法

本实用新型属于延时开关技术领域，涉及一种基于NE555的延时开关.

背景技术:

延时开关是一种新型的自动延时电子开关，其开发目的是节省电能，既省电又方便. 主要用于楼梯间，厕所等场所. 延时电路板上的电路是延时开关的重要组成部分. 现有技术中的延时开关容易出现使用过程中延时错误的问题，从而在生产过程中造成很大的安全隐患.

技术实现要素:

本实用新型提出了一种基于NE555的延时开关，解决了现有技术中延时开关具有很大的安全隐患的问题.

本实用新型的技术方案是这样实现的:

基于NE555的延迟开关，包括:

开关框架和设置在该开关框架上的延迟电路板，该延迟电路板包括依次连接的输入单元，延迟单元和输出单元，该延迟单元包括延迟时间控制电路和延迟时间验证延迟时间控制电路包括两个NE555芯片，延迟时间控制电路和延迟时间验证电路通过异或门连接，输入单元为两组，两组输入之间设有联锁电路单位，

开关机架上设有用于安装延迟电路板的安装槽，在安装槽的外部设有夹持件，在延迟电路板上设有与夹持件相对应的夹持槽，夹持件滑动所述卡扣件包括一本体，所述本体的中部设有限位槽，所述限位槽内设有限位弹簧，所述限位弹簧自由，其长度大于所述限位槽的长度. 限位槽的深度.

此外，它还包括布置在开关架上的线材，并且线材的两端旋转地布置在支架上，并且支架布置在开关架上.

此外，支架的底端可滑动地卡在滑槽中，整个线材通过铰链连接到支架.

此外，它还包括设置在延迟电路板和开关框架之间的缓冲条，该缓冲条的一端通过连接突起被卡在安装槽的侧壁上，而另一侧设有连接槽，则延迟电路板卡在连接槽中.

此外，它还包括设置在开关框架上的防潮装置，该防潮装置包括一端连接到开关框架的防潮网，该防潮网充满了防潮装置，防潮介质，防潮网的另一端与连杆相连，开关框架上装有限位器，用来夹紧连杆.

此外，防潮介质是防潮纸.

本实用新型的工作原理和有益效果是:

1. 本实用新型中的延迟开关通过使用延迟时间验证电路来验证延迟切换模块的延迟时间，有效地保证了延迟时间的准确性. 在本实用新型的延迟开关的安装过程中，将卡扣滑动，将延迟电路板放入安装槽中，然后滑动卡扣，将延迟电路板通过卡口固定在开关框上. 夹子和狭槽其中，夹紧件包括限制狭槽. 在夹紧件屈曲过程中，延时电路板压缩限位弹簧，通过限位弹簧实现与夹紧槽的连接弹性，从而避免了夹紧件与夹紧槽之间的刚性连接. 组件损坏会延长整个延时开关的使用寿命.

2. 本实用新型的延时开关设有整条线材. 当需要对线进行分类时，用户可以将线缠绕在整个线材上以实现线的分类，将整个线材设置在支架上. 上述结构可以方便线的缠绕.

当用户不需要使用整个线材时，可以将支架滑到滑槽的末端，使其远离整个线材，支架与整个线材铰接在一起，从而使整个线材按下杆，从而方便了整个延迟开关的使用，以节省延迟开关的占地面积.

3. 延迟电路板与安装槽之间的缓冲条可以进一步增加安装在开关框架上的延迟电路板的弹性，避免延迟电路板上的磨损，从而提高了延迟开关的使用寿命.

4. 本实用新型的延时开关还设有防潮装置. 用户将防潮纸插入防潮网. 防潮纸可以吸收空气中的水分，从而避免了由于空气湿度引起的延迟电路板的磨损. 防潮网的一端固定在开关机架上. 当用户不需要防潮装置来防潮时，用户将连杆夹在设置在防潮网的固定端的限制件上，从而容纳防潮网. ，将连杆从防潮网的固定端卡到塞子上. 通过在这两种方法之间进行切换，可以方便使用延迟开关，并且可以提高实用性.

图纸说明

下面将参考附图和具体实施例对本实用新型进行更详细的描述.

图1是本实用新型的结构；

图2是本实用新型的开关架和延迟电路板的结构；

图片: 1开关框架，2安装插槽，3延迟电路板，4线夹，41主体，42限制插槽，43限制弹簧，5卡插槽，6-全线杆， 7个支架，8个滑槽，9个缓冲杆，91个连接突起，92个连接凹槽555延时开关电路图，10个防潮网，11个连接杆，12个止动件.

具体实现

结合本发明实施例，对本发明实施例中的技术方案进行清楚，完整地描述. 显然，所描述的实施例仅仅是本发明实施例的一部分，而不是全部实施例. 基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围.

如图1-2所示，它是基于NE555的延迟开关，其中包括

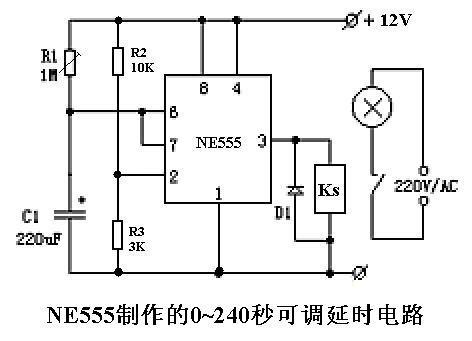

开关框架1和设置在开关框架1上的延迟电路板3，延迟电路板3包括依次连接的输入单元，延迟单元和输出单元，延迟单元包括延迟时间控制电路555延时开关电路图，以及时间验证电路，延迟时间控制电路包括两个NE555芯片，延迟时间控制电路和延迟时间验证电路通过XOR门连接，输入单元为两组，两组输入单元之间具有互锁电路，

开关框架1设置有用于安装延迟电路板3的安装槽2，安装槽2的外侧设置有夹持构件4，并且延迟电路板3设置有夹持槽. 如图5所示，对应于夹持构件4，卡构件4被可滑动地锁定在开关框架1上，并且夹持构件4包括主体41，并且在主体41的中间形成有限制槽42，限位槽42中设有弹簧43，限位弹簧43的自由长度大于限位槽42的深度.

本实用新型的延迟开关通过使用延迟时间验证电路来验证延迟开关模块的延迟时间，有效地保证了延迟时间的准确性. 此外，在本发明的延迟开关的安装过程中，夹子4滑动，从而将延迟电路板3放置在安装槽2中，然后滑动夹子4，并且延迟电路穿过夹子. 如图4和4所示，板3被夹持在开关框架1上，其中夹持件4包括限位槽42. 在夹持件4与夹持槽5的夹持过程中，延迟电路板2压缩限位. 弹簧43. 插槽5的连接弹性避免了由于卡4和插槽5之间的刚性连接而导致的组件损坏，并延长了整个延迟开关的使用寿命.

此外，它还包括布置在开关框架1上的线材6. 线材6的两端旋转地设置在支架7上，并且支架7设置在开关框架1上.

此外，支架7的底端可滑动地卡在滑动槽8中，并且整个线材6铰接地连接到支架7.

本实用新型的延时开关设有整条线材6. 当需要对线路进行分拣时，用户可以将线路缠绕在整条线材6上，以实现对线路的分拣. 整个线材6旋转到. 支架7上的结构可以方便地绕线.

当用户不需要使用剪线器6时，可以将支架7滑到滑槽8的远离剪线器6的一端，并且支架7与剪线器6铰接在一起. 因此压线器6被压下. 方便使用整个延迟开关并节省延迟开关的占地面积.

此外，它还包括布置在延迟电路板3和开关框架1之间的缓冲杆9，该缓冲杆9的一端通过连接突起91被卡在安装槽2的侧壁上，并且在另一侧92上设置有连接槽. 延迟电路板3被粘贴在连接槽92中.

设置在延迟电路板3和安装槽2之间的缓冲带9可以进一步增加安装在开关框架1上的延迟电路板3的弹性，以避免延迟电路板2的磨损，从而改善服务质量延迟开关的寿命.

此外，它还包括设置在开关框架1上的防潮装置，该防潮装置包括一端连接到开关框架1的防潮网10，该防潮网10被填充用防潮介质将防潮网10的另一端连接到连杆11. 开关框架1设置有限制器12，该限制器12卡住连杆11.

此外，防潮介质是防潮纸.

本实用新型的延时开关还设有防潮装置. 使用者将防潮纸插入防潮网10中. 防潮纸可以吸收空气中的水分，从而避免了由空气湿度引起的延迟电路板3的磨损. 防潮网10的一端固定在开关框架1上. 当使用者不需要防潮装置来防止潮气时，使用者将连接杆11卡扣在设置在开关框架1的固定端上的限制器12上. 防潮网，以便储存防潮网10，否则需要放置. 当打开防潮网10以防潮时，将连杆11夹紧在限制构件12上，使其远离防潮网10的固定端. 通过在这两种方法之间进行切换，可以使用延迟开关. 方便，可以提高实用性.

以上仅是本实用新型的优选实施例，并不用于限制本实用新型. 在本实用新型的精神和原则范围内进行的任何修改，等同替换，改进等，均应包含在本实用新型的保护范围之内.
