HVAC课程设计，为设计别墅的空调系统，我选择了多线系统

4. 确定每个房间的新鲜空气量

将每人的新鲜空气量与房间中的人数相乘，以确定每个房间中的新鲜空气量

5. 确定每个系统的新鲜空气量

要确定每个系统的新鲜空气量，首先需要对系统进行划分. 划分系统后，可以通过将同一系统中每个房间的新鲜空气量相加来确定系统所需的新鲜空气量.

划分系统时，需要根据建筑物的实际结构来确定. 要遵守的原则如下:

1）在与系统相似的区域中选择一个房间，并且主风管的方向必须简单，并尽可能少地弯曲；

2）在系统中选择的房间必须在主风管的长度上尽可能短，以避免电阻损失；

3）新鲜空气设备通常放置在不需要天花板高度的地方，并且靠近立面以打开外墙上的新鲜空气入口和排气孔，例如走廊的尽头，电梯厅，机房等； p>

4）主要风道通常布置在不需要天花板高度的地方，例如走廊，因此在划分系统时，请尝试将走廊周围的房间划分为同一系统；

5）注意新鲜空气设备和空气管道对其他电气设备和消防管道的影响和配合.

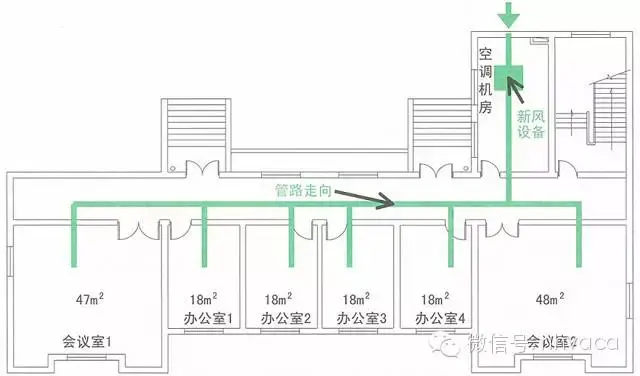

[示例]办公楼的标准楼层如下图所示，需要配置新鲜空气设备以划分新鲜空气系统. 从图中可以看出，该建筑物较长，长度为67米，但格局相对规则，走廊位于南北方向中间.

考虑到新鲜空气系统主要部分的最佳方向，我们选择将新鲜空气设备放置在左右走廊的末端，系统的主要部分布置在走廊中. 另外，考虑到压力损失的最小化，整个楼层被纵向划分为两个系统，以电梯厅为中心，并且系统中的房间正好分布在走廊的两侧，便于布局避免管道过长. 肘部过多等因素.

2）新的风扇设计实例和设计注意事项

【示例】一栋办公楼的一楼，两个会议室，四个办公室需要设计一个新风扇.

新风扇设计示例:

1. 确认房间功能并确定每人的新鲜空气量

已检查: 办公室中每人的新鲜空气量为30m3 / h，会议室的新鲜空气量为30m3 / h（禁止吸烟）

2. 确定房间人数

已检查: 办公室人员密度为5m2 /人，会议室人员密度为2.5m2 /人；

然后: 办公室人数1〜4 = 18/5 = 3.6，选择4人，会议室数量1 = 47 / 2.5 = 18.8，选择19人，会议室2 = 49 / 2.5 = 19.2，选择20个人；

3. 确定室内新鲜空气量

办公室1-4: 30 * 4 = 120m3 / h，会议室1: 30 * 19 = 570m3 / h，会议室2: 30 * 20 = 600m3 / h；

4. 确定系统新鲜空气量

1）系统划分

从平面图可以看出，空调室内机可以放置在专门预留的空调室内，可以有效降低噪音.

考虑到走廊的天花板可以做得比其他房间略低，新鲜空气系统的主风管布置在走廊中. 从图中可以看出，建筑图案比较简单，新风室在走廊一侧. 管道不长，因此所有房间都可以设计成新风系统.

2）确定系统的总新鲜空气量

添加所有房间的风量以获取系统的新风量: 120 * 4 + 570 + 600 = 1650m3 / h.

5. 新鲜空气设备容量的确定

根据计算出的风量，选择一个新的8HP风扇（风量为1680m3 / h）进行对应.

通常，为了方便模型选择，可以将以上计算过程制成表格:

3）新风扇的设计注意事项

在新风扇的设计中必须注意以下几点:

1. 新风扇的布局应注意操作噪音. 不应将其安装在人员集中的地方及其天花板上，而应安装在专用的机房或机房中；

2. 根据现场的实际情况（包括安装在走廊或浴室天花板等），有时应采取降噪，防振，防潮等措施；

3. 如图所示，需要设置一个独立的新出风口；

1）新风扇的新出风口不能设置在室内机回风口的侧面，也不能直接连接到室内机体上的新风口，以免影响对空调的准确感知. 回风温度探头显示的室内空气的实际温度；

2）如果新出风口已连接到新出风口或空调室内机上的回风，为避免温度对回风温度传感器的影响，必须设置回风温度探头到.

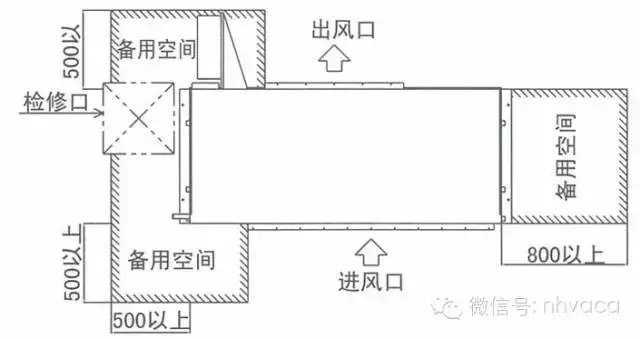

4. 必须在机器的两侧保留足够的安装空间. 机器的左右两侧以及前后都需要保留一些备用空间，以便将来进行机器的维护和检修.

5. 新风机只是供气系统，必须进行相关的排气系统设计；

6. 为了确保引入新鲜空气的质量，应避免新通风孔尽可能靠近浴室的窗户或地下车库的入口和出口，以免产生难闻的气味和混浊的气体严重破坏室内空气质量；

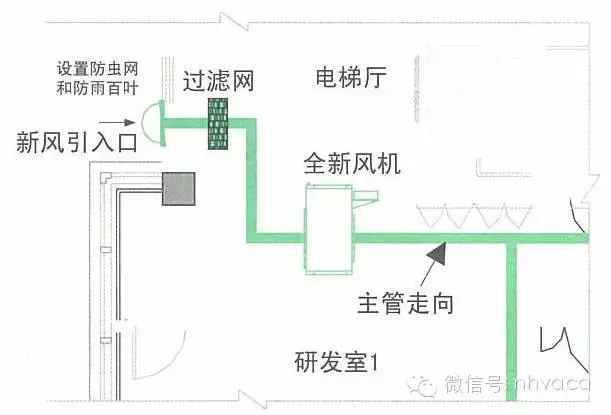

7. 有关新鲜空气入口的设置，请参考下图. 在新鲜空气入口处，应安装初效过滤器（大颗粒灰尘过滤器）作为灰尘过滤器（以便将来维护），并应安装防雨百叶窗； <

8. 为了便于调节风量，应安装风量调节阀；

9. 特别要注意的是，普通的室内空调不能用作新风扇. 两者之间有很大的区别:

1）不同的处理能力

因为新风扇需要将室外空气处理到接近室内空气的状态，所以在相同的送风量下，新风扇需要比普通空调室内机处理更高的焓和湿度，因此在在产品设计上，新风扇具有更多的排气管和更大的热交换面积，以满足其容量要求. 例如，对于8HP的全新室内机和4HP空调的室内机，相同的风量为1680m3 / h，后者的制冷量仅为前者的一半；

2）不同的容量控制方法

新风扇在出风口，蒸发器和蒸发器出口分别装有三个温度传感器. 机器将出风口的供气温度作为反馈信号来调节容量，而普通室内机的温度传感器设置为. 蒸发器的出风口将室内空气温度作为反馈信号来调节. 调整容量.

因此，普通空调室内机不能代替新鲜空气风扇来进行新鲜空气通信. 否则它将出现:

A. 普通空调室内机无法将新鲜空气处理到所需状态； <​​/ p>

B. 普通空调室内机将使用回风温度（即室外温度）作为反馈信号. 该设备始终判断室内制冷不足，因此始终在最大负载下工作. 长期运行会缩短设备寿命并增加故障率.

4）全热交换器的设计实例

[示例]如下所示，房屋的第一层需要设计有新鲜空气.

1. 确认房间功能并确定每人的新鲜空气量

一般住宅中每人的平均新鲜空气量可以通过参考酒店的新鲜空气量来确定，通常为30m3 / h. 人，但有时由于实际用户的需要，当对新鲜空气的需求量很高时，也可以是50m3 / h. 人.

2. 确定房间人数

在房屋中使用总热交换器时，可以根据家庭的总体情况确定人数. 如果可以根据室内座位数直接计算客人餐厅，则卧室，书房等通常按2人/间计算，其他区域按5m2 /人计算.

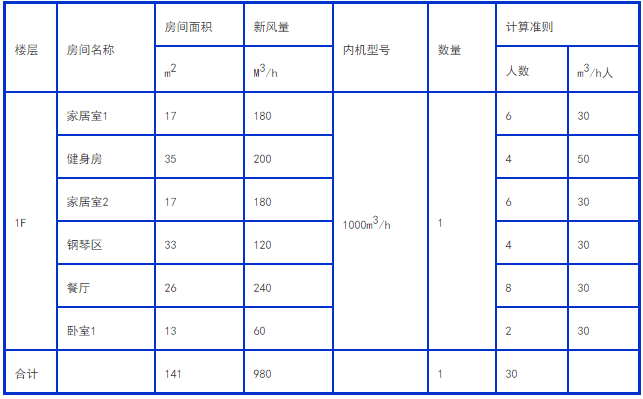

3. 确定每个房间的新鲜空气量，系统新鲜空气量和新鲜空气设备的容量: 总新鲜空气量为980m3 / h暖通空调系统自动化课程设计，因此选择风量为1000m3 / h的全热交换器

5）全热交换器的设计考虑因素

1. 在划分新鲜空气系统时，为了便于风管的布置和以后的施工方便，可以考虑将每个区域设置在小容量的单元（例如别墅）和完整的热交换器中可以在二楼配置一对. 为满足地板的新鲜空气需求，您不仅不需要设置特殊的新风管，设计施工方便，而且可以降低噪音；

2. 通常建议将整个热交换器放置在非必要活动区域的天花板上，例如过道和房屋的更衣室，以确保室内居住环境的安静. 特别是在设计大容量机器时，必须采取某些降噪措施；

3. 如果要将其放置在浴室的天花板空间中，为了确保机器的使用寿命，建议对天花板进行湿气处理；

4. 在住宅项目中，不应将全热交换器安装在厨房和其他充满油烟和蒸汽的地方，否则会导致滤网和热交换器元件变形，甚至引起火灾；

5. 新鲜空气处应安装昆虫和灰尘过滤网，并安装风量调节阀；

6. 为了确保引入新鲜空气的质量，应避免新通风孔尽可能靠近浴室的窗户或地下车库的入口和出口，以免产生难闻的气味和混浊的气体严重破坏室内空气质量；

7. 在住宅项目中，不应将新鲜空气入口安装在厨房窗户或通风橱的排气口外部，以避免油烟对机器寿命的影响以及将异味引入风道中. 影响室内空气质量；

8. 与设置新风扇一样，通常建议采用独立设置新出风口的方法；

9. 空气量越大，整个热交换器的厚度越大，所需的天花板空间就越大. 应充分考虑将整个热交换器放置在天花板空间中.

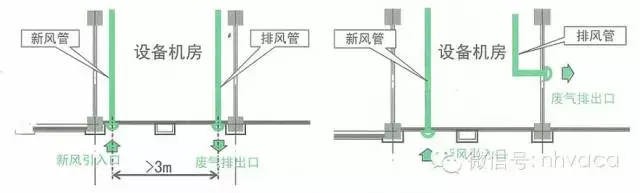

10. 新鲜空气的进气口和排气口应尽可能远暖通空调系统自动化课程设计，以防止气流短路.

1）当新鲜空气的进气口和排气口在同一侧时，排气口之间的距离至少为3m；

2）新鲜空气的进气和排气与首选的进气和排气方式不在同一侧.

11. 新鲜空气系统回风口与空调回风口配合使用的建议和注意事项:

1）当空调的室内机为风道式时，新鲜空气供应端口应尽可能靠近空调的空气供应端口，以使两种不同温度的气流混合，并尽可能优化室内舒适度；

2）当空调的室内机是天花板嵌入式室内机时，新鲜空气供应口距空气供应口至少1米，以免影响回风口的误操作空调室内机的温度探头.

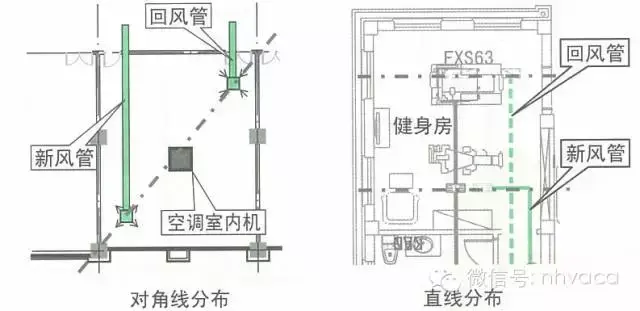

3）通常，有两种方式布置回风口: 对角分布和直线分布:

4）连通空间的一部分，可以根据实际情况安排出风口和回风口. 如果空间不足，可以共享相邻的功能区域:

新鲜空气管道系统的设计

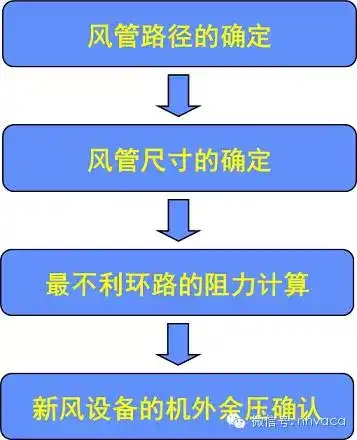

确定新鲜空气量和新鲜空气设备的容量后，需要进行空气管道系统的设计. 空气管道系统设计的主要内容包括:

1. 风管设计（包括风管的形状，尺寸，路径等）

2. 计算风管的阻力，即计算最不利的环路风管的阻力损失和局部阻力损失，最后确定新鲜空气设备的残余压力是否足够.

具体设计过程如下:

1）确认风道路径

在确定新鲜空气设备的形式和容量时，已经对新鲜空气设备进行了系统划分，这基本上确定了空气管道的总体方向，即空气管道路径. 通常，需要满足的是尽可能缩短风道路径，尽可能减少肘部，考虑与室内建筑条件的协调，例如横梁的高度，楼层的高度，以及天花板的高度；考虑与其他电气和消防管道的协调.

2）确定风管尺寸

可以根据假定的风速方法确定风管的尺寸. 首先，根据风管中的风量，首先假设风速，计算出风管的截面积，然后根据风的形式确定风管的长度使用的风管或管道直径的大小.

1. 风管中的风量计算

根据每个新鲜空气供气和回风口的风量以及确定的风道路径，可以通过叠加计算得到；

2. 所选风管的风速

选择风速时，必须综合考虑建筑物的结构，噪声，建筑空间的初始投资和运营成本以及空气分配.
