联锁电路原理图，电路基础知识，电工必备的基本电路

互锁电路通常由两个自锁电路组成. 通常通过使用其自身的常开触点来实现自锁，并且互锁是两个自锁电路，然后使用对方的常闭触点来实现互锁，以确保电路安全.

联锁分为机械联锁和电气联锁电路. 通常，为了使电路更安全，使用双重联锁，即，电气联锁和机械联锁一起使用. 下面我们详细解释它们的电路图.

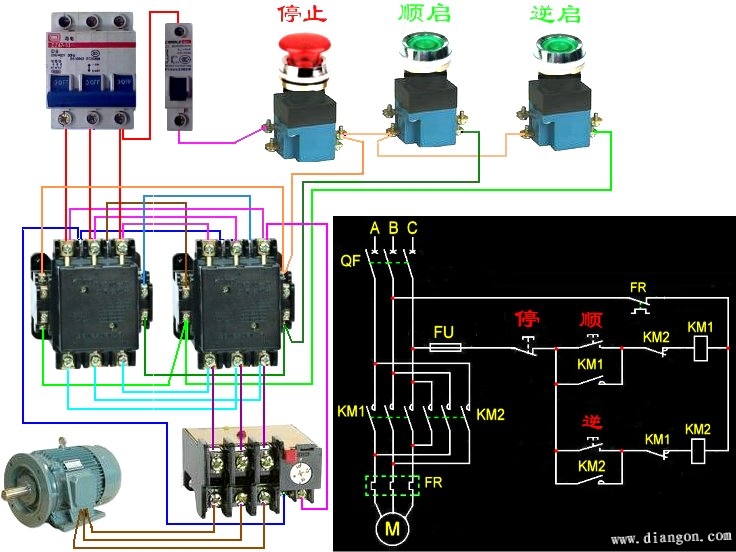

如上图（电气互锁电路图）所示，三相异步电动机的正负电路图具有两个互锁的接触器KM1和KM2. 电路图中，SB2和SB3是启动按钮，SB1是停止按钮，FR是热继电器，FU有保险丝，QF是断路器.

合上断路器QF，按启动按钮SB2，接触器线圈KM1通电. 同时，接触器KM1的主触点和辅助常开触点闭合，电机正转，常闭触点KM1断开，因此当KM1通电时，接触器KM2无法通电，从而实现了互锁关系.

按下停止按钮SB1，KM1线圈断电，并且电动机停止. 按下启动按钮SB3，接触器线圈KM2通电. 同时，接触器KM2的主触点和辅助常开触点闭合. 电力实现连锁关系. 按下停止按钮，KM2线圈断电，电动机停止.

如上图所示（机械互锁），它是一个机械互锁，即一个组合开关. 物理对象如下图所示. 常开和常闭是一个组合. 在正常情况下，常开和常闭均处于关闭状态. 放下时，常开常闭什么是互锁电路，常闭常开. 让我们看一下双联锁电路，即电气联锁和机械联锁的组合. 如下图所示（计算机不在附近，手绘图不是很好，省略了主电路，与电气互锁的主电路相同）:

常开和常闭组合开关

实际上，双重互锁也非常简单. 只要您了解电气和机械联锁，双重联锁就有意义. 当按下启动按钮时，组合开关也一起启动以实现机械，并且当线圈通电时，实现了电气互锁，并且两者同步. 每个人都可以分析和分析！我不会为每个人分析特定的双回路原理. 我相信只要您努力学习什么是互锁电路，就可以考虑一下.

最近写的几篇文章是电气工程的基础知识，例如电气图阅读，点动电路和长电路，自己的星形启动和三角形启动以及星形三角形降压启动等，如果您有兴趣的话可以去到我的上一篇文章，并互相学习.

如果您喜欢我的文章，请转发并发表评论. 喜欢它！您的支持是我写作的动力！
