干式变压器低压线圈导体结构的制造方法

专利名称: 干式变压器低压线圈导体结构的制造方法

技术领域:

本实用新型特别涉及一种干式变压器的低压线圈导体结构.

背景技术:

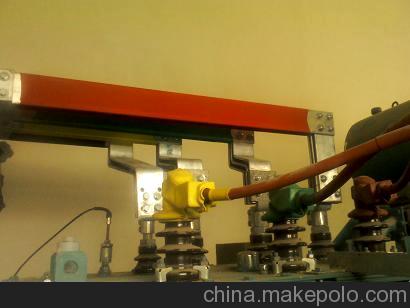

如图1所示630变压器使用的铜排，目前，周转缓慢；中国只有一两家公司生产这种铜箔，供应渠道狭窄，无法适应市场上的干式变压器生产周期. 需求.

发明内容本发明要解决的技术问题是提供一种生产周期短，制造成本低，能够满足市场需求的干式变压器的低压线圈导体结构. 这样就可以实现. 它包括铜箔和两个铜条. 其特征在于，通过并排缠绕多个等宽的铜箔带而形成铜箔. 箔带的两端均已焊接. 在上述干式变压器低压线圈导体结构中，铜箔带的宽度小于或等于20mm. 本实用新型的优点是: 1.生产周期短. 由于铜箔是通过并排缠绕多个等宽的铜箔带并使用铜箔带形成的，因此可以用通用的圆形铜棒来生产. 它可以根据需要制造，灵活方便，而无需积压库存，采购周期和生产周期短. 2.生产成本低. 整个铜箔的购买价格远高于铜箔胶带的价格. 每个产品使用的整个铜箔或铜箔带的数量相同，因此使用铜箔带可以大大降低整个干式变压器的制造成本.

图. 图1是现有干式变压器的低压线圈导体的结构；图. 图2是本实用新型的结构. 在该图中，示出了铜箔1，铜箔带101和铜条2.

具体实现

如图所示，干式变压器的低压线圈的导体结构包括铜箔1和两个铜排2，铜箔1通过缠绕多个铜箔带101而形成. 沿铜箔1的轴向并排设置的多个铜箔带101沿铜箔1的轴向排列，在铜箔带101的两端分别焊接有两个铜排2，并且铜箔的宽度胶带101小于或等于20毫米.

1，一种干式变压器的低压线圈导体结构，包括铜箔和两排铜，其特征在于，所述铜箔是通过并排缠绕多个等宽的铜箔带而形成的，将两个铜条分别焊接到铜箔带的两端.

2. 2.根据权利要求1所述的干式变压器的低压线圈导体结构，其特征在于，所述铜箔带的宽度为20mm以下.

专利摘要本实用新型公开了一种干式变压器低压线圈导体结构，包括铜箔和两个铜条，其特点是铜箔由多条等宽并排的铜箔带组成缠绕后，将两个铜条焊接到铜箔条的两端. 优点在于，通过并排缠绕多个等宽的铜箔带而形成铜箔，并且使用铜箔带，可以用通用的圆形铜棒来制造铜箔. 它可以根据需要制造，灵活方便，没有积压的库存，采购周期短，生产周期短. 整个铜箔的购买价格远高于铜箔胶带的价格. 每种产品使用的整个铜箔或铜箔胶带的数量相同，因此使用铜箔胶带可以大大降低变压器的整体干燥制造成本.

文档编号H01F27 / 28GK201975223SQ201120041870

公开日期: 2011年9月14日；申请日期: 2011年2月21日；优先日期: 2011年2月21日

发明人刘庆军，徐文铎，高新彦申请人: 锦州变压器.
