如何使用安全继电器安全

安全继电器在SIS系统中应用的三个注意事项

陈竺安全继电器CZSR8401

获得相关功能安全评估后，功能安全产品将在其相关证书上反映评估可以达到的SIL水平. 但是，不是SIS系统中的所有相关组件都是SIL3，整个系统是SIL3？

实际上，这不是事实. SIL是安全完整性级别. 对于单个产品，实际上是它的能力，而不是实际水平，因此对于整个SIS系统，它也是多个. 集成了条件.

以Chenzhu推出的CZSR8401-1A单通道输出安全继电器/ CZSR8401-2A双通道输出安全继电器为例，根据IEC61508和IEC61511等标准的产品设计和评估能力为SIL3 SC3. 在实际使用中，为了使SIS系统真正达到SIL3级别，在此相关应用程序的设计中需要注意以下事项:

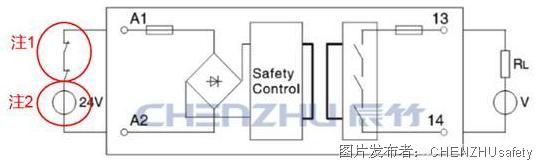

[注1]由于结构上的限制，输入侧只有两个NC触点串联，并且电气间隙和爬电距离之间的距离足够大，可以达到SIL3，SC3

【注2】输入电源（或输入电压）端口必须由SELV / PELV电源供电.

[备注]

Selv: 仅作为不接地系统的安全超低电压；

pelv: 仅用作安全超低电压来保护接地系统.

（国家标准GB 3805-83“安全电压”规定安全保护继电器原理，当然也可以理解为开关电源或通过安全法规认证的UL安全保护继电器原理，可以视为安全的极低电压）

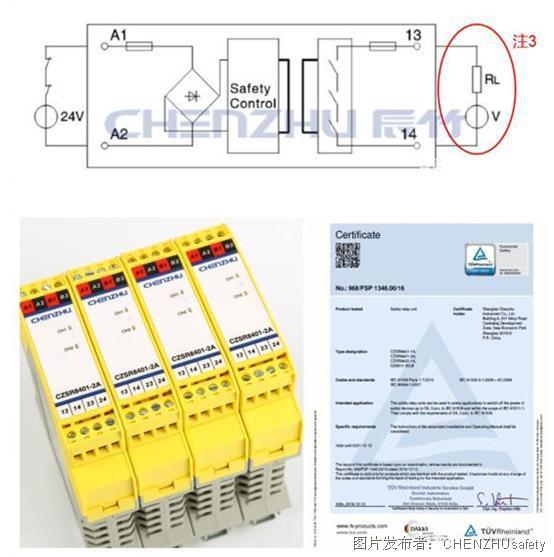

【注3】最终用户必须确保将所有输出触点切换到24 V DC SELV / PELV或230 V AC. 当禁止使用安全继电器模块时，某些输出触点会切换24 V DC SELV / PELV，而其他输出触点会切换230 V AC

评论编辑（王静）
