无法阅读电路图？掌握了这4个基本控制电路，对于初学者来说，看电路就不再困难

电路中经常使用的四种控制电路，掌握其控制方法和原理，对于电工来说是必不可少的知识. 让我们与实际电路共享它们.

点动控制

点动控制也称为微动控制. 顾名思义，按下按钮开关，并为电动机供电以开始运行. 松开按钮开关时，断电后电动机将停止运行. 点动控制是电路中最基本的控制电路，在电路中得到了广泛的应用.

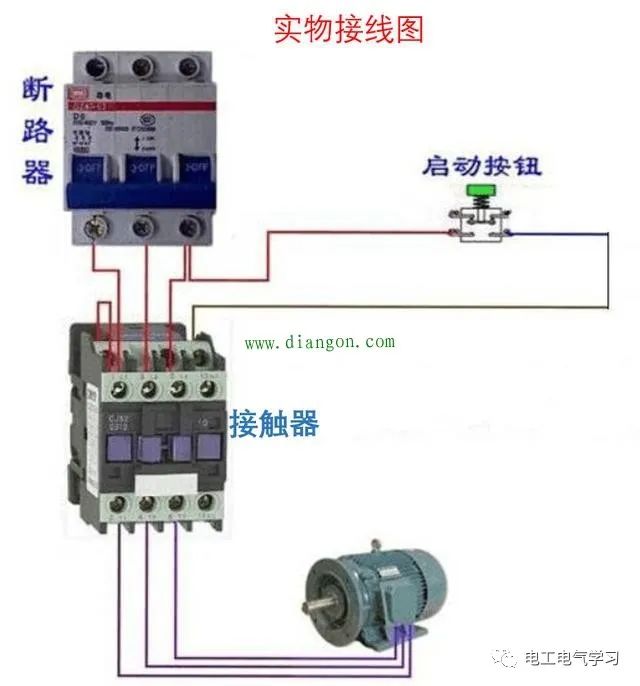

物理接线

工作原理: 按下按钮SB时，交流接触器的工作线圈被电吸引，其主触点立即闭合，三相电源打开，电动机通电以开始运行释放按钮SB时，断电时交流接触器工作线圈断开，主触头瞬时断开，三相电源断开，断电时电动机停止.

自锁控制

自锁控制是依靠接触器或继电器的常开辅助触点来保持其工作线圈通电. 它与点动控制之间的最大区别在于，点动控制是打开接触器线圈的电源，释放启动按钮，立即断开接触器线圈的电源，然后电动机停止；在自锁控制中，当接触器线圈通电时，松动. 当启动按钮打开时，接触器线圈保持通电.

自锁控制可以在控制电路中的电压损失和欠压保护中起到非常好的作用. 当电路电源由于某种原因导致电压下降时，当接触器的电压低于85％时，它是由接触器的电磁系统产生的. 电磁力无法克服弹簧的反作用力，因此释放后，主触点断开，主电路自动切断以实现欠压保护.

当电路断电时，接触器的工作线圈被释放，自锁触点断开. 再次调用电源时，电动机不会立即启动. 您必须再次按下启动按钮SB才能使电动机再次工作. 失去压力保护.

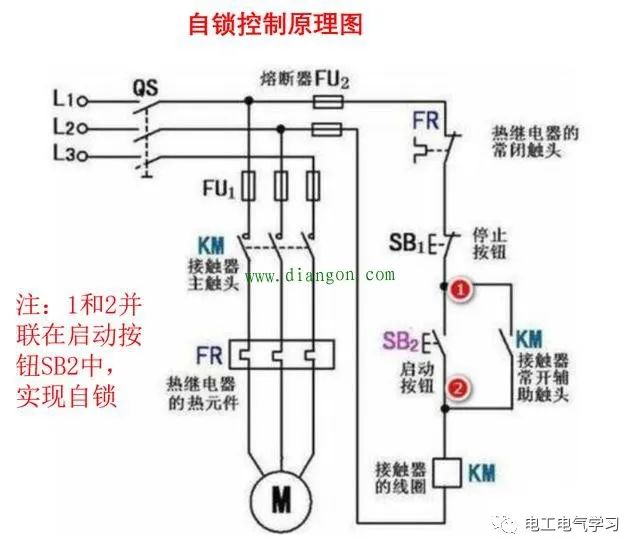

自锁控制原理图

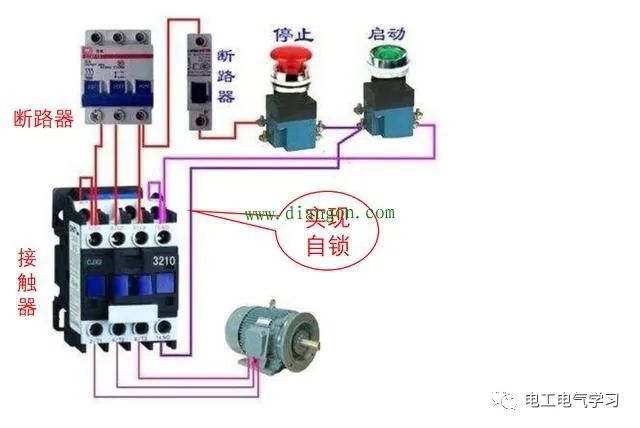

自锁式物理接线图

工作原理: 启动时联锁电路图及工作原理，按下启动按钮SB2，接触器的工作线圈被电吸引，主触头闭合，三相电源连接，电动机通电. 当交流接触器的工作线圈收缩以进行电抽吸时，与启动按钮SB2并联连接的接触器的辅助触点将闭合并锁定. 松开启动按钮SB2后，流过辅助触点的电流将使接触器的工作线圈保持通电和闭合状态. 因此，主触点将不会断开联锁电路图及工作原理，并且电动机将保持正常工作.

联锁控制

对联锁控制的简单理解是两者相互制约. 例如，有一个可以左右移动的电动机. 如果没有共同控制，则电源将同时短路. 因此，同意在左侧行驶时右侧不能行驶，而在右侧行驶时左侧不能行驶. 这种相互控制是相互联系的. 通常通过软件编程，接触器或继电器的常闭触点以及按钮的动态断开触点来实现互锁.

自锁控制和互锁控制之间的区别在于，自锁是为了确保在松开启动按钮后接触器线圈持续通电，而互锁是为了确保两个接触器不会同时启动时间.

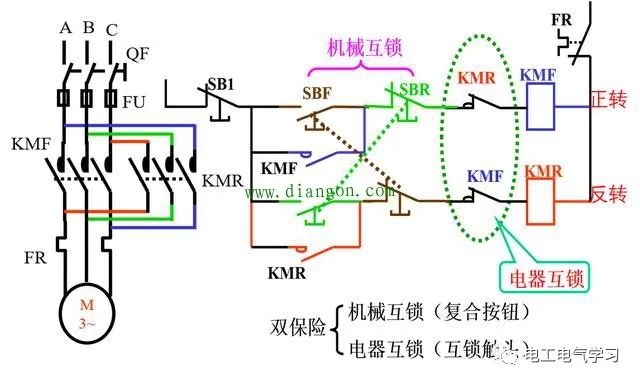

联锁原理图

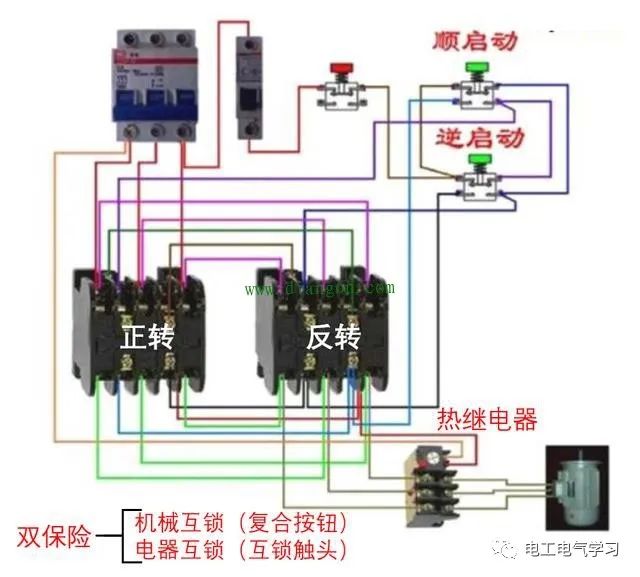

联锁物理接线图

工作原理

电动机正向旋转时: 按下组合按钮SBF，常闭触点切断反向接触器KM2线圈控制电路，接触器KMF线圈通电，电动机通电，并且常闭触点KMF断开. 控制回路形成反向旋转的联锁；

当电动机反向时，按下组合按钮SBR，常闭触点断开反向控制电路，接触器KMF线圈断电，辅助触点KMF复位，接触器KM2线圈通电，并且同时，电动机的辅助触点KMR断开正向旋转控制回路并与正向旋转形成互锁；

联锁控制

在继电器和接触器控制设备中，根据特定顺序或更改参数的启停模式称为互锁控制. 例如，在上述电路中，必须对电动机进行热保护以使其正常旋转，启动按钮启动，反向按钮不工作，并且反向接触器不能工作. 它们之间的关系是一种连锁关系.

或者当机床要在CNC中执行程序时，必须先启动润滑系统，液压系统和气动系统，然后才能运行机床加工程序. 它们之间的关系是互锁的.

联锁和联锁控制之间的区别在于联锁是两个或多个设备，其中一个正在运行，并且受其他设备的运行限制；互锁是两个设备的操作条件，它们相互限制，它们是第一设备. 在操作过程中，第二设备无法操作.
