变频恒压供水的工作原理和PID设置.docx

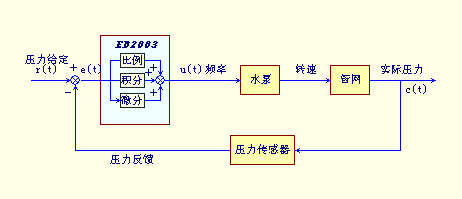

变频恒压供水工作原理和PID设定恒压自动供水设备是西门子V20变频器专用于泵的具有内置PID控制的变频设备. 该型变频器具有强大的控制性能，功能齐全，操作简单，无需添加其他控制单元，大大提高了设备​​的工作效率，降低了运行成本. 变频恒压供水设备使用专门针对风机，泵，空气压缩机等的流量和压力控制特性而开发的专用变频控制器. 使用变频器的一到三功能，无需使用昂贵的PLC即可自动控制泵的启动和停止，并且内置PID功能与现场远程压力表配合使用可完成供水压力的闭环控制，以保持供水压力接近设定压力. 工作准则: ？？变频恒压供水系统使用变频器来设置压力（也可以在面板内部设置压力），使用压力传感器（反馈为0〜10V）来检测管网压力，并且压力传感器将信号发送到变频器. 处理完PID回路后，增加或减少变频器的输出频率. 如果在一定的延迟时间内压力仍然不足或太大，变频器将启动另一个水泵进行工频/频率转换，以使实际的管网压力与设定压力保持一致. 另外变频器恒压供水pid控制，由于减少了用水量，变频器自动降低了输出频率，达到了节能的目的. PID控制器的参数设置是控制系统设计的核心内容. 根据控制过程的特点，确定PID控制器比例系数的大小变频器恒压供水pid控制，积分时间和微分时间.

有许多方法可用于调整PID控制器参数，并且有两大类: 一种是理论计算调整方法. 它主要是基于系统的数学模型，通过理论计算确定控制器参数. 通过这种方法获得的计算数据可能无法直接使用，但必须通过实际项目进行调整和修改. 第二种是工程调整方法，主要依靠工程经验，直接在控制系统的测试中进行. 该方法简单易掌握，在工程实践中得到广泛应用. PID控制器参数的工程整定方法主要有临界比率法，响应曲线法和衰减法. 三种方法各有特点，共同点是通过测试，然后根据工程经验公式设置控制器参数. 但是无论采用哪种方法，在实际操作中都需要对控制器参数进行调整和完善. 现在通常使用临界比率法. 使用此方法设置PID控制器参数的步骤如下: （1）首先，预先选择足够短的采样周期以使系统正常工作； （2）仅添加比例控制链接，直到系统响应输入阶跃响应临界振荡，此时注意比例放大系数和临界振荡周期； （3）PID控制器参数可以在一定控制下通过公式计算获得. 3. PID控制器参数的工程设置，各种调节系统中的PID参数经验数据可参考以下内容: 温度T: P = 20〜60％，T = 180〜600s，D = 3-180s？压力P: P = 30〜70％，T = 24〜180s，？液位L: P = 20〜80％，T = 60〜300s ,?流量L: P = 40〜100％，T = 6〜60s.

？ 4.常见的PID提示: 查找最佳参数设置，从小到大检查？先成比例然后积分，最后加上微分？曲线振荡非常频繁，比例刻度盘应该放大吗？曲线在大海湾周围漂浮，比例刻度盘被拉下？曲线偏差缓慢返回，积分时间减少？曲线振荡周期长，积分时间更长？曲线振荡快，差先降低吗？差分时间应该延长吗？理想曲线的两波，高点之前4: 1，第二点之后是低？看两声多分析，调整的质量会不会很低？
