什么是自锁控件

什么是自锁控件

自锁控制，也称为自保护. 即，在通过启动按钮（点动）启动之后，接触器线圈持续通电，从而保持接触路径状态. （按照我们的流行说法，按下按钮什么是自锁，电动机运行；释放按钮，电动机仍在运行. 我们将此状态称为自锁控制环. ）

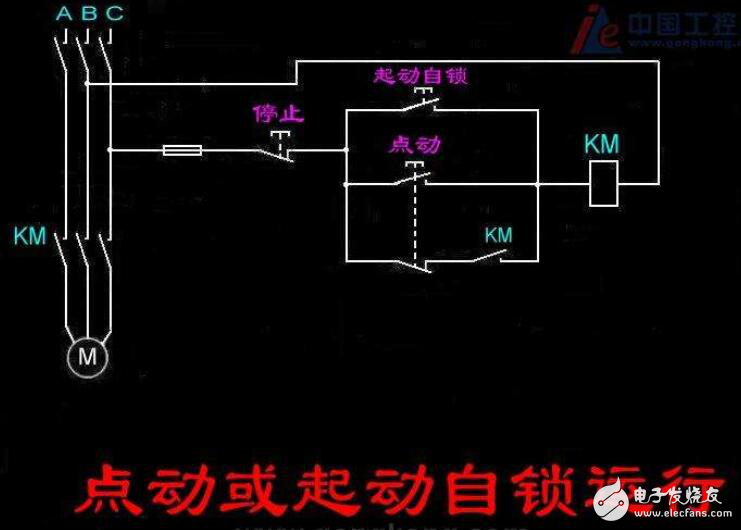

通过自锁控制启动和停止

按下启动按钮SB2，接触器的KM线圈通电，与SB2并联的KM的辅助常开触点闭合，以确保在释放按钮SB2之后KM线圈连续通电，并且电动机电路中串联的KM主触点点持续闭合，电动机继续运行，从而实现连续运行控制.

自锁控制停止过程

按下停止按钮SB1，接触器KM线圈断电，与SB2并联的KM的辅助常开触点断开，以确保在释放按钮SB1之后KM线圈继续断电什么是自锁，并且KM串联在电动机电路中. 的主触点连续打开，电动机停止. KM与SB2并联的辅助常开触点的功能称为自锁. 控制电路还可以实现短路保护，过载保护和零电压保护.

短路保护是在主电路中串联连接的保险丝FU. 一旦电路出现短路故障，熔体会立即融化，电动机会立即停止. 过载保护是热继电器FR. 过载时，热继电器的加热元件加热，断开其常闭触点，使接触器的KM线圈断电，在电机电路中串联的KM主触点断开，电机停止. 同时，KM辅助触点也断开，以解除自锁. 如果要在故障排除后重新启动，则需要按下FR的重置按钮以重置（闭合）FR的常闭触点. 从零压力（或欠压）开始，可保护接触器KM本身. 当临时切断电源或电压严重下降时，接触器KM线圈的电磁吸引力不足，电枢释放，复位主触点和辅助触点，切断电源，电动机停止运转，并且同时会释放自锁.
