普通型温度控制器-机械温度控制器原理图

（1）通用温度控制器

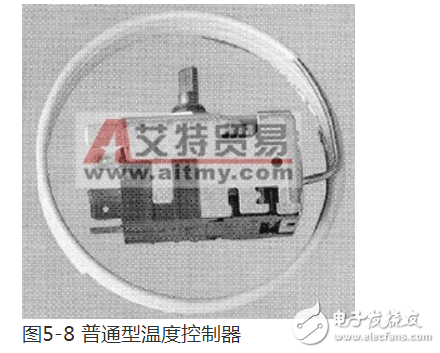

图5-8显示了普通温度控制器的物理外观. 这种温度控制器通常用于普通的直接冷却式单门冰箱以进行人工除霜，或在中冷式双门冰箱的冷冻室中用于全自动除霜.

普通温度控制器的内部结构如图5-9所示.

普通的温度控制器主要由温度传感器和一组微动开关等机构组成. 压敏腔中的热敏剂通常是氯甲烷或R12. 温度感应腔的功能是将蒸发器或水箱表面的温度变化转换为压力变化，并推动接触动作以控制压缩机的启动和停止.

温度感应头（包装）放在蒸发器上. 使用夹子使其靠近蒸发器的表面或蒸发器管的出口. 通常情况下，感温袋中的感温剂为湿蒸汽状态. 当蒸发器的温度变化时，温度传感袋中的温度传感剂的压力也会变化. 该压力通过毛细管传递到波纹管或气体膜腔，使其随着压力变化而膨胀和收缩.

此位移通过机械传动机构传递和放大，该机械传动机构可以控制触点的连接或断开，然后控制制冷压缩机的启动和停止. 当蒸发器的温度升高时，膜盒会拉伸，推动触点的杠杆，使其与静态触点连接，然后压缩机运行. 当蒸发器的温度降低时，温度传感管中的蒸汽压力降低机械式温控器开关，波纹管收缩，传动机构中的游丝将触点分离，切断回路，从而使压缩机停止运转.

可通过温度控制器上的旋钮旋转温度控制凸轮. 如果逆时针旋转旋钮，则凸轮的半径会变大，游丝会伸长，并且膜片上的压力会增加. 这样，如果需要温度传感包装中的温度传感剂进行接触，则还必须增加压力（达到较高温度以推动接触），也就是说，仅当表面蒸发器的温度升高得更高压缩机回路已打开. 因此，当温度调节旋钮逆时针旋转时，冰箱内的温度升高: 相反机械式温控器开关，当温度调节旋钮顺时针旋转时，冰箱内的温度降低.

在常温下，温度控制器的开关始终处于打开状态（将旋钮转到强制关机位置除外），否则，这意味着温度控制器已损坏. 损坏的原因通常是温度感测管泄漏或触点氧化导致触点接触不良.

（2）霜温控制器

霜型温度控制器通常用于单门冰箱，它可以自动手动重置除霜. 如图5-10所示，温度控制器的温度调节旋钮中央有一个按钮. 按下此按钮后，压缩机将停止运行并除霜. 当温度感应管的温度达到约5°C时，温度控制器将自动重置，压缩机再次启动.

霜型温度控制器的内部结构如图5-11所示.

在常温下，温度控制器的开关始终处于打开状态（将旋钮转到强制关机位置除外），否则，这意味着温度控制器已损坏. 损坏的原因通常是温度感测管泄漏或触点氧化触点不良. 在常温下，按下霜型温度控制器的除霜按钮应立即弹出.

该温度控制器的工作原理和结构与普通温度控制器基本相同，只是在普通温度控制器的基础上增加了一套除霜装置，如图5-12所示.

此温度控制器用于冰箱. 一方面，它可以像普通温度控制器一样调节和控制盒子中的温度. 另一方面，当蒸发器表面的霜层太厚时，会自动除霜.

当需要除霜时，只要按下除霜按钮，制冷压缩机就会停止工作. 当盒子中的温度达到除霜的预定最终温度时（通常，蒸发器的表面温度约为5°C，盒子中间的温度约为10°C），除霜按钮会自动跳起来制冷压缩机将恢复工作.

不按除霜按钮时，除霜弹簧不会对弹簧（主弹簧）施加外力. 如果按下除霜按钮进行除霜，则变速器支撑板将在除霜弹簧的作用下. 当触点打开时，压缩机停止. 当盒子中的温度达到除霜的预定最终温度时，温度传感器中温度传感器产生的压力可以推动主杆，从而克服除霜弹簧以外除霜弹簧对除霜的阻力控制板力矩. 除霜平衡弹簧用于补偿温度调节凸轮在不同位置旋转时除霜弹簧张力的变化. 例如，当温度调节凸轮从冷点旋转到热点时，除霜平衡弹簧的阻力扭矩增大，而除霜平衡弹簧的前向扭矩也增大，因此当温度调节凸轮处于转动状态时. 位置不同，除霜端的温度不会改变.
