日立等离子电视缓冲板三例故障诊断与维修

夏季是电视故障发生率很高的季节，这意味着该季节的温度过高，并且由于电视电源中产生的热量导致电视组件由于故障原因而具有较高的故障率. 温度升高，因此建议家庭用户夏季等离子电视的用户应注意少看点节目，尤其是日立等离子电视用户. 多年的经验告诉我，只有夏季才是日立等离子电视一年的故障期，这应该与日立等离子电视500瓦以上的功耗密不可分. 只要日立等离子电视能够在夏天幸存，基本上没有问题. 对于损坏的电视，缓冲板损坏最大. 给出以下三种故障诊断与维护案例，供同行参考.

示例1.型号为P50A101C. 故障现象是无声的，没有图像，并且指示灯闪烁

指示灯闪烁，这通常是机器的保护故障. 拆开电视机，目视观察是否有明显的烧伤部位后，发现机器下部缓冲板上的集成块明显烧伤. 卸下下部缓冲板，并在没有下部缓冲板的情况下发送电源. 此时，电视上半部分的图像和声音是正常的. 观察了一段时间后，图像的上半部分清晰稳定，因此我决定更换缓冲板并进行故障排除.

总结: 等离子电视的缓冲板烧坏时，可以将破裂的一块拆除并上电，因此尽管无法显示完整的图像，也可以测试机器是否还有其他部件

示例2，型号为P50X101C，故障现象为黑屏，无声音，无图像

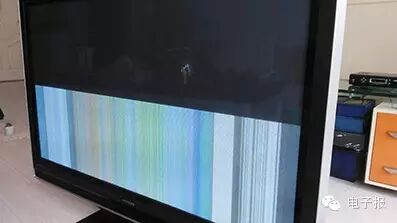

启动实验的声音正常. 电源发送的VUVS的测量没有电压输出. 看来这一定是电源板的问题. 如果更换新的电源板，则故障仍然相同. 这次，首先将万用表放入电压块，将其连接至VUVS，然后发送电源. 发现仍然有一瞬间的动力传递，然后消失了. 实际上，产生这种现象的原因有两个: 一是由于过大的负载电流引起的过电流保护；二是负载过大. 第二个是电源板本身的问题. 在这种情况下，电源板已更换为新的电源板，因此怀疑负载存在问题. 目视观察机器没有明显烧毁，并使用万用表阻止测量. 结果发现下部缓冲板短路. 经验告诉我，可以从表面看到缓冲板的大部分烧坏，但是这次是一个例外. 根据第一示例，移除了下部缓冲板，并且动力传输观察显示，在上半部中存在图像，但是图像的上半部仅是上半部，即整个图像的四分之一. 图像正常（图1）. 此现象表明本机的上缓冲板或Y板也存在问题. 如果Y板上没有明显异常日立等离子电视维修，请首先更换上缓冲板. 结果，电视上半部分的图像正常. 维修.

示例3，型号为P50A101C，故障现象为黑屏，指示灯闪烁

根据以前的经验，首先检查缓冲板，发现机器上的缓冲板有明显的烧伤痕迹. 上缓冲板的型号为JP6122. 卸下上缓冲板并接通电源后，就会出现该现象，如下图2所示. 我以为下部缓冲板或Y板也有问题. 谁知道如果安装了上部缓冲板，则图像是正常的. 此现象是由于没有缓冲的动力传输引起的. 以前真的不清楚. 至于缓冲板的维护，只是更换缓冲板上损坏的集成电路日立等离子电视维修，这在上一篇文章中已经讨论过了，这里不再赘述！

◇辽宁林锡坚
