干货|继电器的工作原理和驱动电路，我看了以后终于明白了！

继电器的继电器特性

当电枢开始吸合时大功率继电器驱动方式，继电器的输入信号x从零开始连续增加，达到动作值xx，继电器的输出信号立即从y = 0跳到y = ym，即常开触点从打开变为打开. 一旦触点闭合，输入量x继续增加，并且输出信号y将不再改变. 当输入值x从大于xx的值下降到xf时，继电器开始释放，并且常开触点断开. 我们将继电器的这种特性称为继电器特性，也称为继电器的输入输出特性.

一，继电器（继电器）的工作原理和特点

1. 电磁继电器的工作原理和特点

电磁继电器通常由铁芯，线圈，电枢，接触簧片等组成. 只要圈的两端施加一定的电压，一定的电流就会流过线圈，从而产生电磁效应. 动触点和静触点（常开触点）相互吸引. 当线圈断电时，电磁吸力也将消失，电枢将在弹簧的反作用力作用下返回到原始位置，从而释放动触头和原始静触头（常闭触头）. 这拉入并释放，从而达到在电路中导通和关断的目的. 继电器的“常开，常闭”触点可以通过这种方式加以区分: 当继电器线圈不通电时关闭的静态触点称为“常开触点”；处于接通状态的静态触点称为“常闭触点”.

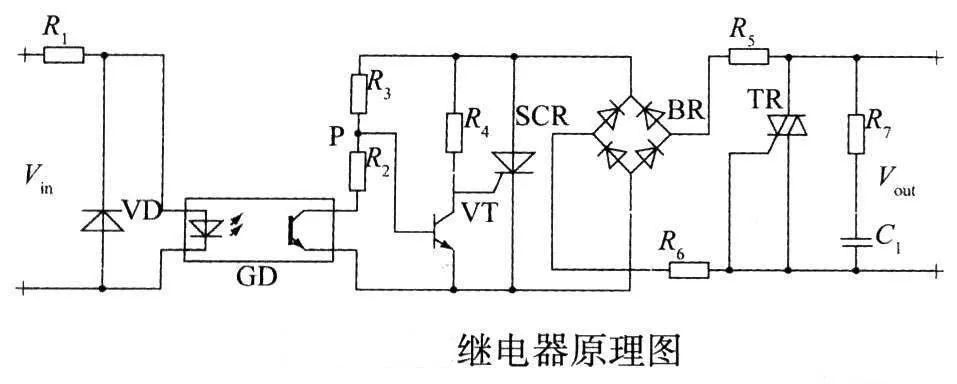

2. 电路原理

2.1继电器简介

继电器是当输入值改变为一定值时，其触点（或电路）接通或断开的交，直流小容量控制回路的触点（或电路）

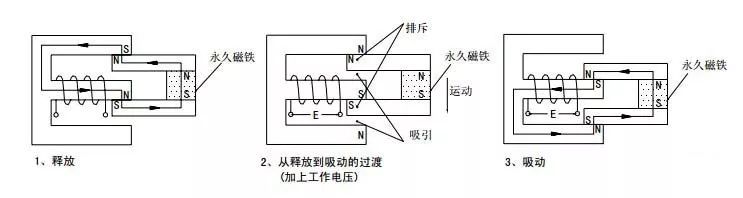

2.2工作原理

永磁体保持在释放状态. 添加工作电压后，电磁感应使电枢和永磁体产生吸引和排斥转矩大功率继电器驱动方式，从而产生向下运动并最终达到吸引状态.

3. 晶体管驱动电路

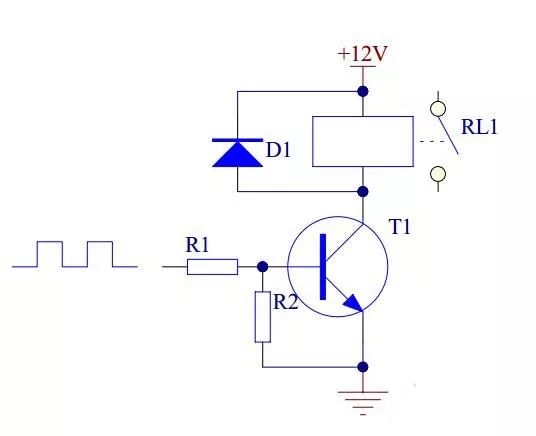

3.1电路原理图

当使用晶体管驱动继电器时，建议使用NPN晶体管. 具体电路如下:

工作原理简介

当输入高电平时，晶体管T1饱和并导通，继电器线圈通电，触点闭合.

输入低电平后，晶体管T1截止，继电器线圈断电，触点断开.

3.2电路中每个组件的作用

晶体管T1是控制开关. 电阻R1主要用作电流限制，从而降低了晶体管T1的功耗. 电阻器R2可靠地截止晶体管T1. 二极管D1使续流电流反向，从而在晶体管从导通变为截止时为继电器线圈提供泄放路径，并将其电压钳位在+ 12V.

4. 集成电路驱动电路

目前，已经使用集成有多个驱动晶体管的集成电路. 使用这种集成电路可以简化驱动多个继电器的印刷板的设计过程. 目前，我公司使用的驱动继电器集成电路主要包括TD62003AP.

当2003输入端子为高电平时，相应的输出端口输出低电平，继电器线圈两端通电，继电器触点闭合；当2003输入端子为低电平时，对应的输出端口为高阻状态，继电器线圈的两端均断电，继电器触点断开.

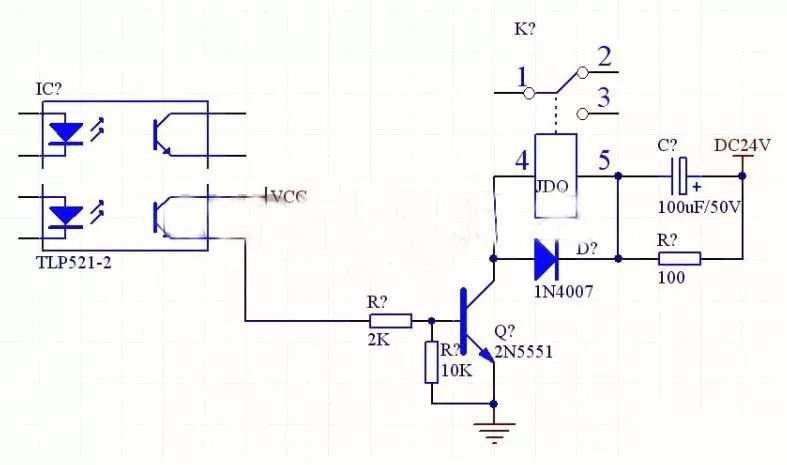

24V继电器的驱动电路

继电器系列RC电路: 此形式主要用于继电器的额定工作电压低于电源电压的电路. 当电路闭合时，继电器线圈将由于自感现象而产生电动势，从而阻碍线圈中电流的增加，从而延长吸合时间. RC电路串联后，可缩短拉入时间. 原理是，当电路闭合时，不能突然将电容器C两端的电压视为短路，因此，将比继电器线圈的额定工作电压高的电源电压加到线圈上，从而加快了线圈中的电流增加，并使继电器快速吸合. 在电源稳定之后，电容器C不再工作，电阻器R作为电流限制.

第二，选择继电器的额定工作电压

继电器的额定工作电压是继电器最重要的技术参数. 使用继电器时，应首先考虑电路（即继电器线圈所在的电路）的工作电压. 继电器的额定工作电压应等于电路的工作电压. 通用电路的工作电压为继电器的额定工作电压的0.86. 请注意，电路的工件电压不得超过继电器的额定工作电压，否则继电器线圈容易燃烧. 另外，某些集成电路，例如NE555电路，可以直接驱动继电器工作，而某些集成电路，例如COMS电路的输出电流很小，则需要增加一个晶体管放大电路来驱动继电器，这应考虑晶体管输出电流应大于继电器的额定工作电流.

1. 晶体管驱动电路

当使用晶体管驱动继电器时，该晶体管的发射极必须接地. 具体电路如下:

当驱动NPN晶体管时: 当晶体管T1的基极输入为高电平时，晶体管饱和并导通，集电极变为低电平，因此继电器线圈通电，并且触点RL1闭合. 当低电平输入到晶体管T1的基极时，晶体管截止，继电器线圈断电，触点RL1打开.

摘要: 本文介绍了继电器的工作原理和继电器的驱动电路. 驱动电路的设计应基于所用继电器线圈的吸合电压和电流. 它必须大于继电器的吸合电流，以使继电器可靠地工作.
