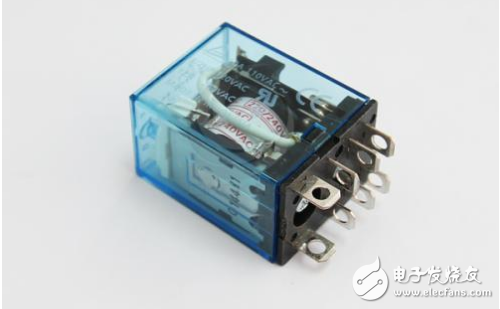

8针继电器的接线图（详细图形）

继电器通常具有感应机制（输入部分），可以反映某些输入变量（例如电流，电压，功率，阻抗，温度，压力，速度，光线等）；执行器（输出部分）由“断开”控制；在继电器的输入部分和输出部分中，有一个中间机构（驱动部分），用于耦合和隔离输入量，进行功能处理并驱动输出部分. 继电器是一种可以在输入（或激励）满足某些特定条件时在一个或多个电气输出电路中产生预定过渡的设备. 就其在受控电路中的作用而言，它等效于“开关”继电器实物接线图，但不是由人操作，而是由自动遥控元件操作.

8针继电器接线图

电源已连接到电源，2组，7组通常是打开的，而一组通常是闭合的. 看到您需要的内容后，通过中文进行重置可以重置时间继电器，这并不困难. 它不同于普通的. 一种是关断时间继电器电源控制. 这有一个外部控制端子.

如果是220，则取决于您的使用方式. 例如，如果您控制灯，则无论火场为零，将2和7连接到220. 如果要延迟点亮，则将8个连接到火，将6个连接到灯，并将灯的另一端连接到零.

大多数八针继电器是两针线圈. 其他六个脚分为两组，三个脚分别形成一个常开点，一个常闭点和一个公共端子. 继电器上应有一个接线图，以显示线圈的正负两个引脚. 哪些脚是对应的打开和关闭点. 具体的接线取决于是否需要常开点或常闭点. 直流线圈取决于电源的正负.

8针继电器的原理图

中继功能

1）输入和输出电路之间的隔离

信号转换（从关闭到打开，反之亦然）

3）增加输出电路（即切换多个负载或切换不同的电源负载）

4）重复信号

5）在不同的电压或电流负载之间切换

6）保持输出信号

7）阻塞电路

8）提供

中继使用

1）通信继电器（包括高频继电器）这种继电器触点的负载范围是从低电平到中电流，并且对环境的要求不高. 例如: 现代程控交换机，在普通办公交换机中继电器实物接线图，每条线至少有三个继电器.

2）机床继电器机床中使用的继电器具有较大的接触负载功率，使用寿命长.

3）家用电器继电器家用电器中使用的继电器要求具有良好的安全性能.

4）汽车继电器是用于汽车的继电器. 这些继电器具有高开关功率，高抗冲击性和高抗振性. 大多数汽车只要抬起引擎盖就能找到继电器的安装盒，就能找到继电器的踪迹. 汽车灯，刮水器，起动器，空调，电动座椅，电动门窗，防抱死装置，悬架控制装置，音响等都需要使用控制继电器. 它是汽车中最常用的电子组件之一. 汽车控制继电器技术要求苛刻，因为它必须适应恶劣的环境，例如振动，高温，低温，潮湿以及油，盐，水等. 它要求寿命长，可靠性高，体积小，消耗低. ，并具有电磁兼容性，阻燃性，快速响应等性能.
