如何连接接触器自锁电路？

今天要解释如何连接接触器自锁？在了解接触器自锁接线之前，我们必须首先了解接触器的原理以及常开和常闭触点. 我不知道我们是否对接线一无所知. 首先，说明接触器的原理结构.

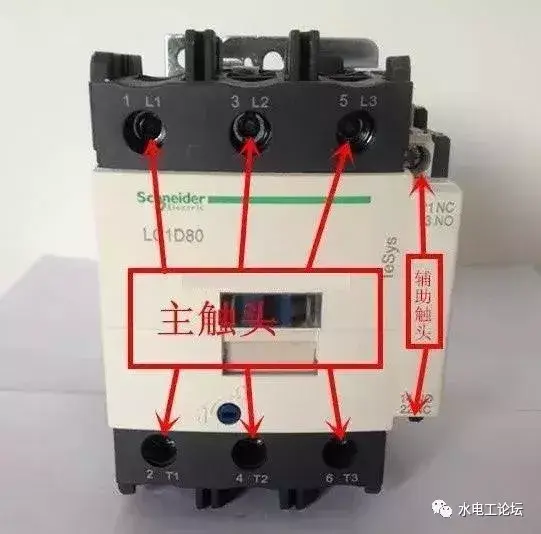

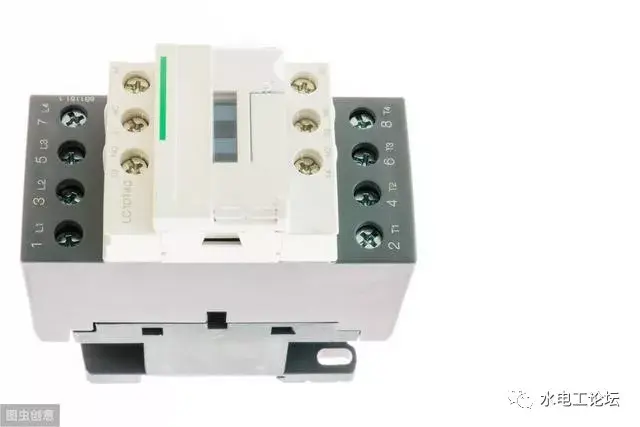

380V交流接触器具有三个主触点，即电源输入线和负载输出线，输入线为三相L1，L2，L3，输出线为T1，T2，T3. 主触点是的，对应于输入和输出线路. L1对应于T1，L2对应于T2，L3对应于T3. 当接触器未接合时，主触点通常处于打开状态.

常开什么？

常开表示触点已打开且未连接. 常闭表示触点已连接. 必须充分了解常开和常闭.

接触器还具有一个常开辅助触点，即右侧的第四个接触器触点，这也是的对应关系. 不接触时，接触器始终处于断开状态. 辅助触点的作用是辅助按钮控制接触器，而主触点的作用是控制负载端，因此分为主触点和辅助触点.

如何通过吸力操作接触器？

如果接触器通电，则只有在接触器线圈通电后，接触器才会通电. 交流接触器线圈电压为220伏或380伏. 线圈电压接线的两个触点是A1和A2. 也就是说，只要线圈A1和A2通电，就会吸引220V或380V的电压接触器. 这应该很好理解.

线圈的位置在接触器后部的中间. 它的作用是在将电流施加到线圈后产生电磁力，并且在接触器前部的中间有一个电枢. 电枢依次推动接触器主触点和辅助触点的上下触点，因此接触器的常开触点变为常闭触点，而常闭触点变为常开触点.

自锁接触器的主触点和辅助触点均为常开触点，因此在接触器闭合后，接触器的触点变为常闭触点，即自锁电路接线，接触器上方的四个触点和四个触点下面连接. 通信之后，接触器的负载端将通电，并且负载端将开始运行. 线圈断电后，不会产生电磁，因此电枢将无法吸引，线圈和电枢中间还有一个弹簧，弹簧将自动打开线圈并将电枢回接触器的常闭状态返回到初始常开状态. 接触器上方和下方的触点断开，负载停止运行. 这是接触器的原理，您应该都了解它！

让我们看一下按钮. 这些按钮具有一组常开和一组常闭. 我们需要将停止按钮的常闭触点连接到开始按钮的常开触点. ，常闭变为常开，释放按钮，常开和常闭返回到原始位置.

接触器自锁电路图还包含许多组件，例如热继电器，保险丝，指示器等. 今天，主要说明自锁接线. 如果原稿太多，可能不容易理解，因此，请卸下接触器组件，仅接触器是自锁的.

380V接触器自锁主触点. 顶部的三个连接到三相电源，而底部的连接到负载端. 线圈A1连接到接触器L1，这意味着线圈A1是长寿命的. 我们控制接触器线圈A2的功率来实现. 为了控制接触器，电源L3将断路器或熔断器传递到停止按钮. 我们需要连接停止按钮的常闭触点，该按钮一直处于连接状态. 然后，电源达到开始按钮的常开点，并且开始按钮的常开点出来. 如图所示，在接触器辅助触点上方，它与接触器线圈A2连通. 然后开始按钮通常是打开的，并且线路被切断. 这条线非常重要，因为停止按钮是由我们连接的. 它通常是闭合的，并且总是在不按下的情况下进行连接，因此辅助触点始终处于充电状态.

让我们讨论一下原理

我们按下开始按钮. 启动按钮处于常开和常闭状态，因此电源通过辅助触点的顶部到达线圈A2. 此时，线圈A1和A2形成380伏电源，因此接触器开始吸引并接触. 连接接触器的上下触点，电动机开始运行，但是我们松开启动按钮，启动按钮将变为常开状态，电源将关闭自锁电路接线，并且接触器将无法正常运行. 此时，接触器辅助触点下方的触点长时间处于充电状态. 可以.

由于当我们按下启动按钮时接触器已闭合且辅助触点已闭合，因此辅助触点下方的电源也已开始向线圈A2供电，因此释放了启动按钮，下部辅助触点的一部分仍在下面. 通电后，接触器形成自锁状态，当我们按下停止按钮时，电源断开，接触器断开，因此辅助触点下方的电源将不起作用. 这是接触器自锁的原理.

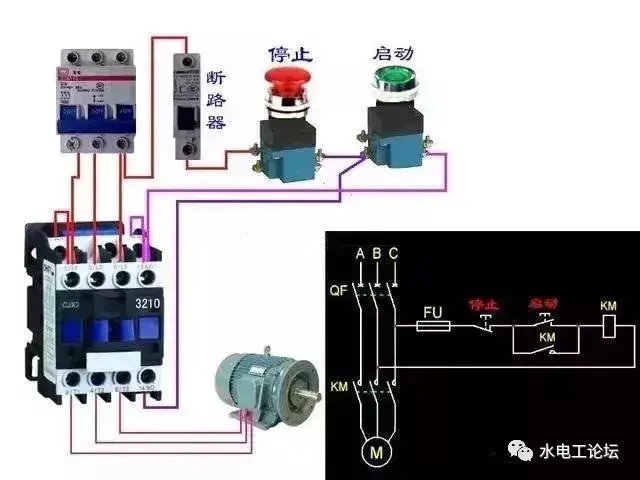

了解物理布线后，我们可以通过查看电路图轻松地理解它. 右边是接触器自锁电路图. ABC表是三相火线电源，QF开关，KM是接触器，FU是保险丝和KM频段. 每个方形端口都是接触器线圈的电源. 按钮的位置已连接为常闭，而分隔的位置为常开. 圆圈M为负载电机，将自锁电路图与物理接线图结合起来！
