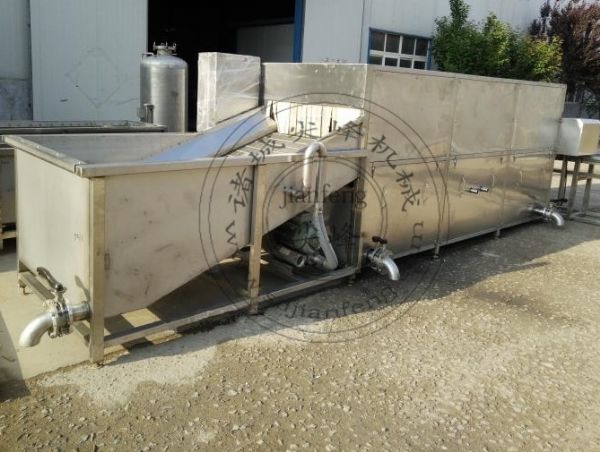

中药清洗机毕业论文

青岛滨海学院机械设计制造及其自动化毕业设计简介随着社会的发展，中医药在人们日常生活中的作用越来越重要. 同时，对中药的需求也在增加. 市场的迅速扩大将不可避免地导致对生产效率的需求增加. 中药材的清洗在提高药材生产效率中起着重要作用. 因此，新型中药清洗机应运而生. 该传统中药清洗机操作简单，效率高，并且易于使用和单个用户使用. 它在当今社会中显示了良好的前景. 中药清洗机是传统的低效中药行业的机械化应用. 中药清洗机的主要功能是清洗中药并进行初步干燥. 尽管是初步治疗中药材清洗机，但在中药材的研究中药材清洗机，后期中药材的深加工以及中药制造效率的提高中起着重要作用. 该设备是专为中药材的早期清洗和干燥而设计，结构简单，维护方便安全. 论文主要包括洗衣机柜的设计，流水线的设计，推板的设计，滚筒的设计，烘干部分是红外发生器的设计. 水回路的循环部分是进出水管和清洗部分的设计. 本文着眼于总体设计方案，并全面介绍了所使用的材料和组件. 由于我有限的知识和经验，设计和介绍中不可避免地存在不足之处. 我敦促老师批评和建议. 1青岛滨海大学机械设计与制造及其自动化毕业设计1设计方案的确定1.1原始数据的确定1.堆密度1.2t / m3; 2.工作方式: 连续； 3，材料名称: 中成药条； 4 2.生产率2t / h.

1.2设计方案的选择以下是两种常规变速器设计方案的演示过程. 第一种选择是通过首先降低皮带的速度，然后通过两级圆柱齿轮减速器将速度降低到工作机械的速度，从而将速度降低到工作机械的速度. 在该解决方案中，可以很容易地将速度降低到作业机械的要求，并且根据皮带传动的工作性质，皮带传动具有一定的过载保护功能和减震作用. 这是一种常见的传输方法. 然而，其最大的缺点是减速器不容易安装和维护，并且减速器不容易固定. 整体尺寸太大，将导致机器的最终体积太大，这将占用大量空间，并且与设计概念不符. 在第二方案中，电动机和减速器直接连接（电动机直接连接的减速器），并且减速器是摆线针轮减速器. 摆线针轮齿轮减速器的传动比较大（一级减速器的传动比可以达到80），省去了皮带传动. 这种布置可以大大减小机器的外部尺寸，从而节省空间和材料. . 作业机械的主轴通过金属滑块联轴器与减速机的输出轴连接. 金属滑块联轴器可以补偿轴的某些轴向，径向和角度偏移. 该解决方案的缺点是，摆线针轮减速器价格昂贵，但摆线针轮减速器技术更先进，寿命更长. 全面考虑选项二的使用. 2青岛滨海学院机械设计制造及其自动化设计毕业设计2洗衣机的结构及其清洗原理2.1洗衣机的结构设计条形中药清洗机主要由滚筒，传动装置，喷雾器，水箱组成，以及电动机，进出料斗.

电动机固定在机架上. 电机直接连接到减速器. 减速器是摆线针轮减速器. 滚筒由两个支架支撑，滚筒的主轴通过金属滑块联轴器连接至减速器的输出轴. 鼓的主轴和焊接到鼓的内口的连接构件彼此固定. 电机驱动减速器，清洁鼓的表面均匀分布有小孔，内部装有专用的推板. 洗衣机的动力来自电动机，电动机通过滚筒在水池中旋转，同时驱动推板翻转和运输药材，以达到完全分离杂质的目的. 池塘底部设有除泥口. 该排泥口还具有收集淤泥的功能，为清除淤泥带来极大的方便. 通过推板将药材推至排出口时，通过高压喷嘴的喷射处理将药材从滚筒中滑出，完成了整个清洁过程. 2.2工作原理中药清洗机的设计方案如图2-1所示. 图2-1 1电动机2摆线针轮减速机3金属滑块联轴节4入口5外壳6滚筒7支撑8推板9高压喷嘴10出口11杂质出口12支架13水箱14排水口15红外发生器16干燥桶入口17钢丝风轮减速器18电动机19干燥桶外壳20挡板21干燥桶出口22干燥片23托架24中心轴清洁机工作原理: 药材通过入口4进入，在重力作用下，药材通过入口进入3.青岛滨海学院机械设计与制造学院及其自动化设计毕业后，进入桶底水进行初步浸入. 此时，电动机1启动并穿过摆线针轮. 减速器2连接至中心轴24，以通过支撑框架驱动滚筒，并且随着滚筒的旋转而将安装在滚筒中的推板8拾取和下降，同时，将药物由于推板的结构在水平方向上向前传播.

当药材通过推板运输并到达排出口10时，它们被高压喷嘴9清洗以完成清洁过程. 在高压喷嘴的冲洗过程中，喷射的水流入滚筒的内部，并且作为用于沉积物分离的水源，出水口14的高度限定了滚筒内部的水表面的高度. 药用材料被洗涤并滑入干燥桶入口16中. 电动机18驱动摆线针轮减速器16旋转干燥片22. 当药物从16进入并落到干燥片22的表面上时，由于红外发生器放在内壁上的作用，旋转，物料从左端转到右端，然后通过滚筒内壁上的挡板20的作用，从扇形缺口掉落在干燥纸上的下一层上，重复此过程，最后完成干燥过程，并从出口21流出. 完成整个清洁过程. 4青岛滨海大学机械设计制造及其自动化毕业设计3运动参数的设计与计算3.1带状中药材在转鼓上的运动由于转鼓的水平放置，药材的相对运动轨迹鼓内始终是一个完美的圆，其中药材不是在其他推力的作用下，药材只能在同一位置做圆周运动. 不能将其从一端推到另一端. 甚至与鼓壁接触的部分也只能沿着壁沿相反方向旋转. 这与中药从桶的一端移到另一端的要求不一致. 因此，仅依靠药粉与滚筒壁接触的摩擦力来促进药粉运动的方法无法完成清洁任务.

推动物料的常用方法: 1.由物料压力自行推动. 当药材连续进入滚筒时，在滚筒的入口处会形成堆积高度. 在滚筒旋转运动期间，由于材料本身的下落，材料本身向出口前进. 由于大量的水，水会影响材料的另一端. 但是，由于难以在药材之间滑动，因此无法促进一端的材料的严重堆积，另一端的材料的缺乏. 影响. 此方法通常用于
