如果家用投影机不清楚，该怎么办？国产高清投影仪教程简介[详细]

您想拥有一台投影机而不花很多钱吗？本文主要告诉您如何制作高清投影机，将通过选择投影机配件，如何制作以及生产注意事项来详细说明.

自制高清投影仪的准备

如果拆开投影仪，它将由四个部分组成: 光源，光学系统，液晶成像系统和电源. 其中，最重要和最复杂的是光学系统. 首先，点光源需要聚焦成平行光，然后光穿过LCD面板，通过光学系统会聚到透镜，最后投射到墙上. 光学系统的质量将直接影响最终的实际结果. 例如，如果光学元件的中心轴不一致，则最终图像将显示为焦点不清晰.

投影机的工作方式

光学系统主要由一个透镜，一个镜，一个聚光镜和一个反光碗组成（LED光源可以不带反光碗使用）: 反光碗的作用是反射光从灯泡到聚光镜. 聚光镜主要收集来自灯泡和反光杯的光并将其投射. 菲涅尔透镜的后部功能是将聚光镜的光线改变为均匀的平行光，以照亮整个LCD屏幕. 菲涅尔透镜的前部功能是菲涅尔透镜的后部. Nell透镜和包含图像的平行光会聚在透镜中，然后将液晶上的图像放大并通过透镜投射到幕帘上.

液晶成像系统主要由液晶面板和信号驱动控制电路组成. 其中，驱动器控制面板上有许多输入信号接口，可将外部电视信号，DVD，VCD，HDMI，DVI，VGA和色差信号转换为可由LCD面板识别的控制信号. LCD面板是显示终端设备，投影机的性能指标主要取决于它.

除了光学和液晶系统之外，您还需要注意冷却系统的布局. 由于普通投影机中使用的灯泡功率高，因此必须散热. 这涉及规划投影仪的整体散热布局. 风扇的位置和数量必须事先确定. 与传统投影仪相比，LED投影仪无需过多考虑散热问题，简化了生产过程.

投影仪生产之前的原理，内部结构和计划是自制投影仪的必修课. 如果您知道这部分的全部知识，则可以进入购买配件的阶段. 不要小看购买，知识有很多方面，例如光源，LCD屏幕和镜头，因此有必要进行一些了解.

选择投影仪配件

1. 光源

投影图像的质量取决于光源. 根据光学原理，我们知道光源具有两个重要指标: 强度和色温. 事实证明，更高质量的LCD投影仪的光源应该是明亮的和白色的. 因此，当我们制造自己的投影仪时，我们的能源和成本中有很大一部分被用来增加光源的亮度和“白度”.

增加亮度似乎很容易，只要增加灯泡的功率，这实际上并不简单. 除了能耗之外，温度也是一个大问题. 如果散热问题不能很好解决，则液晶显示屏将无法正常工作. 亮度高时，温度高. 如果散热不好，LCD屏幕会被烧毁. 当亮度低时，将无法获得观看效果. 因此，亮度必须在适当的“度”内.

有五个标准白光源A，B，C，D和E. 其中，E光源是最理想的白光，其色温约为6000K，非常接近自然光. 考虑到投影仪要求的小尺寸，高亮度，长寿命和高色温的要求，目前我们用于自制投影仪的光源不超过三种.

低压卤素灯，即用于电影放映的金属卤化物灯，具有12V至48V的电压和100W至400W的功率. 这种灯的特点是体积小，亮度高，并且亮度和色温可以满足国产投影机的要求. 特别地，它不需要复杂的驱动电路，并且成本极低. 缺点是灯泡的寿命较短.

小编自制LED光源，由704个LED灯组成

如果对亮度和色温有很高的要求，则必须使用高压金属卤化物灯. 其内部充满了汞，氩气和金属化合物. 在高压作用下，汞蒸气放电同时刺激各种金属蒸气放电，从而产生强电弧. 该灯包含可见光谱的全部范围，可以发出明亮的白光，并且具有很高的发光效率. 它是当前主流商务投影仪的主要光源. 使用此光源时应特别注意. 首先，点燃时会非常热，切勿用手触摸. 其次，有大量的红外线和紫外线，不能直接用眼睛看到. 第三，需要高触发电压. 短暂点燃，预热时间为1至3分钟. 为了提高主流商务投影机的清晰度和亮度，大多数投影机使用三个LCD面板，并且光源也采用三向架构. 灯泡发出的光穿过冷光反射镜，滤光片，二向色镜，反射镜，聚焦镜或分束器. 棱镜最终通过投影透镜投影到屏幕上. 它的光源结构非常复杂，并且调整非常麻烦. 在业余条件下根本不可能做到这一点. 业余产品主要采用单通道单芯片液晶结构，即灯泡发出的光穿过冷光反射镜，隔热镜，聚焦镜，LCD屏幕和透镜. 结构简单，易于调整.

印刷电路板通过喷墨打印机印刷，并用光敏板曝光，然后用铜蚀刻水蚀刻. 还用人手用电钻对所有孔进行了硬加工，这花费了十多个小时. 有两个电路板，主要用于散热.

除了前面介绍的两个光源外，还必须提及LED光源. 它是最受关注的光源之一. 它具有许多优点: 节能，无辐射，产生热量低，工作电压低，启动速度快，色温纯正，是未来投影的首选光源. 然而，从目前的角度来看，低亮度是目前LED光源最大的普遍问题，而高亮度LED模块价格昂贵，显然不适合业余生产. 自己制造具有更高亮度的LED模块的过程更加复杂. 对于小编的自制LED模块，使用704个5mm LED灯泡. 仅在放置这些小灯泡时，要花很多时间在后面板上钻孔. 如果您对自己的动手能力很有信心，并且有足够的时间尝试一下.

光源的结构通常分为两种: 直射型和反射型. 前者使用聚光碗反射光，并使用聚焦透镜聚光. 光利用率高，功率较小的灯泡可以获得更理想的光强度. 然而，缺点是亮度均匀性不易实现，并且辐射面小. 它主要用于10英寸以下的液晶投影设备. 后者是具有凸透镜和菲涅耳透镜的灯箱结构. 辐射表面很大，亮度均匀性非常好. 适用于大于10英寸的LCD屏幕. 同时，散热效果好. 可以使用大功率灯泡. 在大多数情况下，自制的投影仪使用直接投影. 但是，我必须提醒大家，在使用直接投射型时，必须特别注意光学元件的中心轴的重合和焦距的准确性，否则可能会出现诸如模糊图像和渐晕的问题. 除上述之外，关于投影系统的光源还有许多问题，例如灯丝的类型，反射碗自制高清投影仪教程，隔热镜，尤其是光源的散热. 有兴趣的朋友可以了解更多，并且不会去这里. 叙述.

2，液晶显示屏

彩色LCD屏幕是投影仪的核心组件，其性能决定了投影仪的指示灯. 在驱动模式下，有模拟屏幕和数字屏幕两种类型. 当前，它们大多数用于LCD投影. 最常用的是TFT数字屏幕，即每个像素由薄膜晶体管驱动.

自制投影机的液晶屏选择应满足以下条件:

1）真彩色TFT屏幕，可以去除背光；

2）价格适中；

3）当体积尽可能小时，像素应尽可能高；

4）对比度应尽可能高. 对比度也是进行投影的重要参数. 用于投影的LCD屏幕的对比度必须至少为250: 1. 对比度太低会使投影毫无意义，因此在选择LCD屏幕时必须注意LCD对比度的参数.

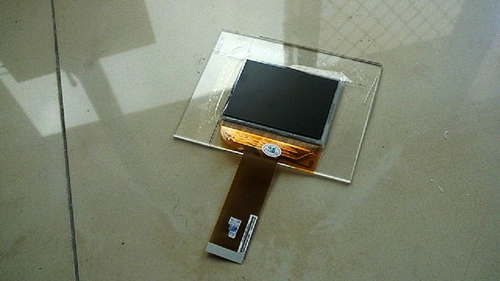

目前，满足上述要求的液晶显示屏大致为: 元泰3.5英寸液晶显示屏，物理像素为640＆TI mes； 480;夏普（Hitachi）的6.4英寸夏普6.4英寸专用LCD屏幕，松下和东芝的7英寸LCD屏幕具有800和TI mes的分辨率. 480.此外自制高清投影仪教程，东芝的8.4英寸（800＆TI mes; 600）和8.9英寸高清屏幕（1024×600），三星的10.6英寸液晶屏幕（1280×768）. 发烧友还拥有三星，东芝，夏普和日立提供的15.4英寸液晶显示屏. 物理像素可以达到1920×1200，这是制作高清投影机的最佳选择. 上述几种屏幕性能的共同特点是: 均为数字TFT显示屏，像素适中，易于安装，价格低廉，易于接受.

为了满足我们DIY播放器的需求，一些商人出售的LCD屏幕还特意卸下了后面板，只留下了LCD屏幕和驱动电路. 显然，它是针对我们DIY爱好者或某些项目的. 对于有特殊需要的用户. 因此，在选择LCD屏幕时，您可能希望去更多的商店来进一步了解各种屏幕的实际情况.

3. 镜头

我相信大多数DIY朋友将不熟悉投影仪产品的光学镜头，因为该产品相对不够普及. 当您看到真实的事物时，自然会产生一个问题，那就是投影机的镜头与普通数码相机的镜头之间有什么区别？

原则上，数码相机（DC）的镜头和投影仪（如图5所示）都是光学镜头. 它们都使用光折射原理，并且本质上是相同的. 但是，由于应用程序的性质以及投影仪和数码相机之间要达到的效果，它们在设计和功能上都将显示出特定的差异.

首先，最明显的区别是孔的存在与否. 对于DC，由于光敏设备（CCD或CMOS）的光敏范围非常窄，因此当时控制入射光量的设备称为光圈. 它由一组薄而弯曲的金属刀片组成，这些刀片安装在镜头和镜头之间. 用户可以调节光圈，使这些叶片均匀地打开和关闭，形成不同大小的光孔，并控制入射光以满足不同的拍摄要求. 应该说，只要是照相机，就会有光圈. 但是目前，大多数投影机镜头都没有光圈. 产品中只有很少的镜头使用光圈，更典型的是采用“动态光圈”技术的松下PT-AE700. 该技术是一种随着投影图像的亮度而扩大和缩小的光圈. 目的是缩小深色背景上的光圈，将投射的光线减少两倍，并提高图像质量.

第二，是否支持大功率变焦也是两者之间明显的区别之一. 投影机通常是定焦镜头，即使使用变焦镜头，其变焦比也通常不大于2. 普通数码相机的变焦比一般在3以上，只有少数数码相机使用定焦. 镜头或变焦比小于3的镜头.

此外，镜头直径也是区分投影机镜头与DC镜头的最明显标志. 通常，投影仪的镜头直径相对较大. 一方面，由于投影仪的感光芯片（LCD，DLP）相对较大，因此获得相同光圈所需的透镜光圈也相应较大. 满足人们的观看要求时，投影机需要足够的光通量. 如果光通量不足，则无法补救，因此需要使用大光圈，大透镜和大灯泡等措施，以确保达到最小亮度值. 但是，我们没有在上面三个参数中取最大值，而是在价格和性能之间寻求最佳平衡.
