教您制作简单的移动电源（可充电宝）

在数位板进行DIY后，取出电池，然后丢弃剩余的18650电池，共6电池. 绝对是浪费. 我计划制造一个移动电源，该电源可以为笔记本电脑供电2个小时，并为手机和平板电脑充电. 没有问题，您可以参考！

已卸下笔记本电脑电池的电池组，并已卸下了点焊镍片. 电池是六块. 笔记本电池控制板可以监视电池温度，电压和输出. 拆卸后它没有用，但仍然没有使用. 丢失

带电池的电池盒，以及将电池电压转换为手机充电电压的增强板. 升压板显示在LCD屏幕上，并且可以显示剩余电量，更加方便.

列表: 移动电源盒如何自制充电宝，3V至5V升压板，2条红黑电线，屏幕贴纸，灯泡贴纸，灯泡盖，几个螺钉，开关

升压板特写镜头，蓝色液晶屏，一个灯泡，手电筒光源

亮点: 艳丽，敏捷，敏捷，强大，动手

在增强板的背面，有2个USB输出端口和一个充电端口. 充电线可以是普通的手机充电线. 右上角的开关是开关.

电池连接: 并联连接锂电池，

列表: 热熔胶，一根直杆，6个18650，热熔胶棒

将6个电池的另一端与+和-极对齐. 如果正极和负极颠倒，后果将无法解释. 栏下已经整齐地放置了以下内容.

然后使用热熔胶注入神奇的热熔胶，以固定6个电池. 它在视觉上很方便，并且有很多胶水. .

为了确保电池组的稳定性，将其用胶带固定并绑在各种花朵上. 这样，电池就形成了一个整体.

接下来，我们将把引线焊接到电池组上. 红色: +极黑色: -极平行焊接

列表: 2条线，烙铁，锡线，松香，海绵

取下电线的绝缘层，然后露出电线. 在这里，我增加了一些旋转以使导线更紧，更直，并且放置了POSS.

为确保焊接稳定性，请先将胶带粘贴在电池上.

一个小文件出属表面，也使用砂纸. 为了更好地焊接导线，焊膏和接触面要更紧凑.

下一个连接是shell安装. 首先，安装开关和开关标签.

以下是已安装的增强板的安装. 您会看到右侧的开关已安装. 空的部分是放置电池的位置. 灯泡部分和灯头直接扣紧. 无需修复.

使用螺丝刀固定增强板. 有两个地方需要收紧. 在这里可以用10S来解决.

放入电池以查看尺寸是否不合适如何自制充电宝，因为它是6块装的外壳，刚好可以基本看到原型.

合适的尺寸，然后将导线连接到升压板

要点:

1. 电池组为木乃伊型，带有黑色绝缘胶带以确保绝缘. 根据目测，捆扎技术是一流的

2，增压板的焊接，此时增压板已拆除，因为焊接不方便

焊接完成后，放入升压板，两条线以风骚的方式拱起，在这里需要进行处理.

焊丝的详细信息. 这里最要注意的是正极和负极的焊接. 焊接必须燃烧.

使用胶带进行简单的处理，不用担心它的小屁股，它的上升，为什么，因为它是胶带

然后添加了两个打击垫，这些打击垫已从笔记本电脑上移除

要点: 公平，灵活，动手

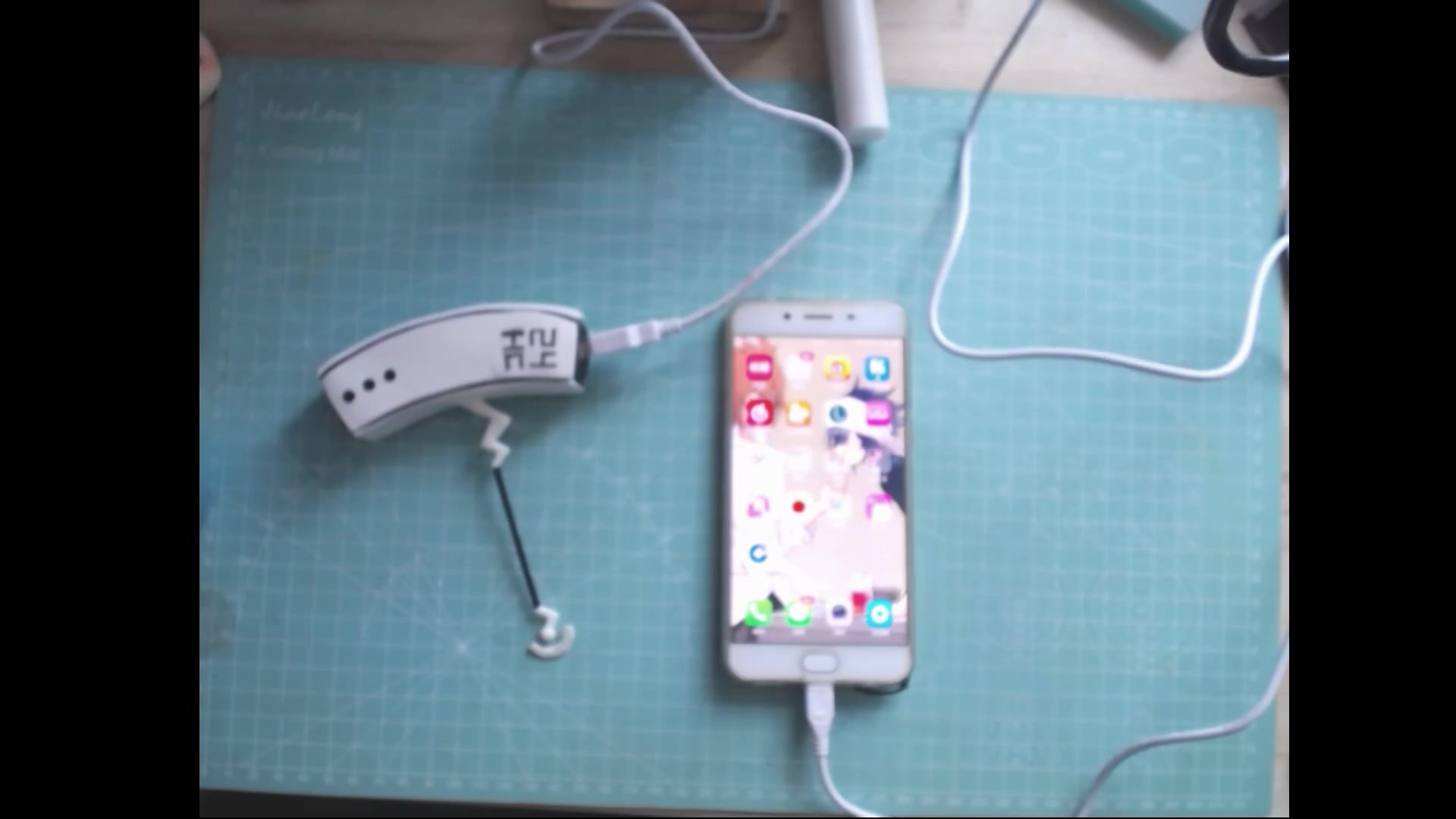

已安装移动电源核心，然后合上后盖（此处省略）. 以下是安装后的照片. 使用之前，必须先激活升压板. 激活了以下内容，并给了我北斗肖胡椒已充满电，并且电源已降至88％. 当前状态: 稳定输出. .. .. ..

两个USB输出孔，5V1A（手机输出孔）5V2A（扁平输出孔，可用于为IPAD4充电）中间的充电孔

插入另一个DIY简单的USB冷却风扇. 风扇为垃圾桶准备了公司的CPU冷却风扇. USB电缆是废弃的USB手机充电器.

USB电缆为3芯，风扇为3芯. 找出相应的红色和黑色导线. 剪掉多余的电线，然后连接红色和黑色电线.

USB输出: 5v风扇输出: 12V So: USB带来的风速不是很强，但是可以稳定地输出风. 在这里，我尝试使用移动电源

风扇已连接至移动电源. 按下电源按钮并开始输出. 风扇正在旋转.
