概述

柳工诚意推荐:选电机软启动器、软起动柜、式软起动柜、自耦减压起动柜、自耦变压器、交流接触器等就用万江电气,产品性价比高,发货及时,欢迎订购（XJ01）系列自耦减压起动柜适用于一般工业、矿山、油田、农田灌溉、宾馆供水等领域。交流电压220V、380V、450V、660V，频率50HZ降压起动器 油，功率10KW-800KW的单相鼠笼感应自动机降压起动。该产品由本公司技术部进行全面优化，已具备如下优点：

1、外壳改进后工艺美观并且外壳坚硬；为接线方便，115KW壳体加大。

2、导线及线路全面进行优化，铝排用焊接成形，不但外形工艺美观、而且防止线路发热烧坏、连接处温升高的弊病。

起动性能

本产品启动电机时，电源进线的启动电压，不得超过电动机额定起动电阻的4-5倍。若连续数次起动时间的总和已达到所要求而发热，变压器应冷却后方可再再次启动工作。因此，本产品仅作长时间歇起动之用，严禁在经常起动操作条件下使用。

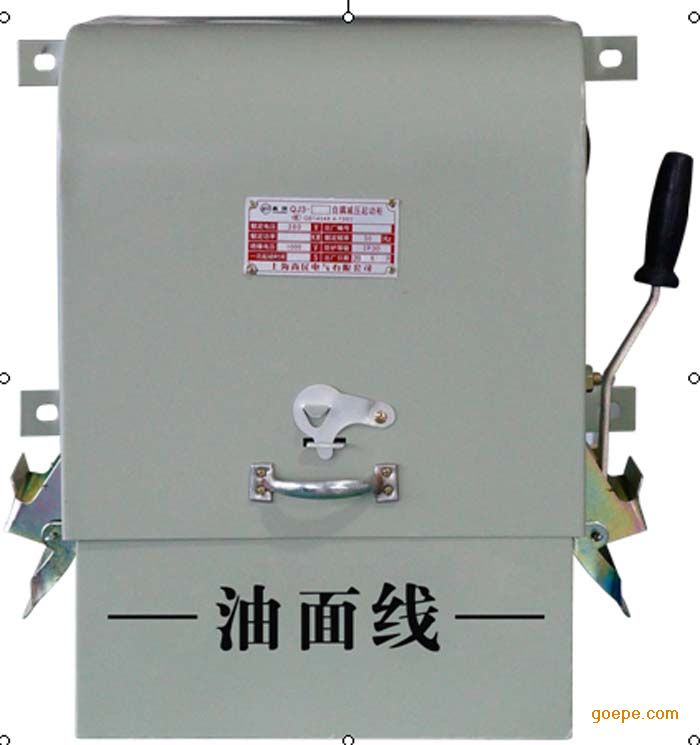

产品结构

本产品为箱式防护结构，由自耦变压器、交流接触器、时间继电器、热继电器或综合保护器、中间继电器、万能转换开关等器件构成。对于75KW及下列的产品，采用手动控制的方法，90KW及以上的产品，均带有手动和自动两件控制方法，由万能转换开关进行切换。自耦变压器备用额定功率60%及80%两种接头，出厂时一律接在65%接头上，80%接头如备用.

使用操作

◇ 自动操作：

合上电源开关（90KW以上柜内开关）红色指示灯亮，将转换开关旋至“自动”位置上（90KW以上）；按“起动”按钮，电动机开始降压启动。红色指示灯熄灭，黄灯即亮，同时时间继电器开始工作降压起动器 油，到时间继电器的整定时间后，时间继电器动作，全压工作交流接触吸合，起动交流接触器断开，即手动切换让电动机进入正常运转，此时白灯点燃而绿灯亮。按“停止”按钮或旋动转换开关到“停止”位置，电动机即停止工作。

◇ 手动操作：

合上电源开关，红色指示灯亮，将转换开关旋至“手动”位置上，按“起动”按钮，变压器接通电源电动机降压起动，红灯熄灭，黄灯即亮，待电动机速很高或电流表指针下降到较小数值，（不能超过“表1”所要求时间）再按“运转”按钮，电动机开始正常运转，同时白灯熄灭而绿灯亮，按“停止”按钮或旋动转换开关到中止位置，电动机即停止工作。

注：自动操作时，操作人员需要严密监控起动箱的工作状况，在要求时间内，本产品能否已经切换，绿灯亮即说明即将切换，此时操作人员方能离开起动箱；否则，如有故障极易导致变压器损坏。

注：起动柜离变压器距离达到100米以外，轻载应按重载计算，而重载还要加大一个规格。
