电风扇的摇头与扇叶转动是哪个关系？

知乎不好放动图，贴一发链接。

原来电风扇是这样摇头的……解开了我从小就...@Sarah酱采集到动图/萌物(764图)_花瓣搞笑图

基本原理就是风扇的马达先通过涡轮蜗杆减速，然后再是曲柄摇杆机构电扇摇头，达到往复运动。

原理还是非常简单的。经过简单的解释没有基础的人必须也可理解。

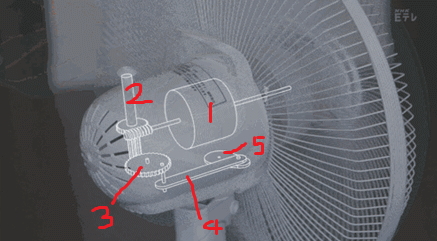

就图中的透视图来说，摇头的动力跟电扇的动力同来自马达（构件1）。

电机轴的后端连接风扇，另一端套着一个蜗杆。

那么因为空调电器转速较高，而摇头不需要那么高的频率。所以先应进行减速。

图中的减速手段是借助蜗轮蜗杆（构件1和构件2），以及轴承变速（构件2和构件3）进行的。蜗轮蜗杆机构仍然简单电扇摇头，但是减速比很大。

比如30齿的蜗杆配合头数为1的蜗杆，就能进行30：1的减速。

另外一点是这个机构具备自锁性，也就是说动力只能从蜗杆处传入，带动蜗轮。

简单的说：拨动风扇叶片以及打开油泵都能使风扇摇头，但是手动转风扇的头仍不能让叶片转动。

这也就是为什么以前一些风扇不把销子拉上来直接改变朝向，会看到“啪啪啪”的声音的理由。

减速以后，要将等速旋转，转换为往返摆动。

这里用到了机械原理中最常用的：曲柄摇杆机构。

在里面的图中，和曲柄同轴的蜗杆啮合的那个大齿轮（构件3），就是曲柄摇杆机构中的曲柄。

曲柄做等速旋转，构件4在这个结构中被称为“连杆”，做的是平面复合运动。

而真正推动风扇摇头的是摇杆（构件5）。

其实曲柄连杆：构件3、4、5连同机架（风扇壳体）可以简化为一个四连杆机构。

那么通过微调4个杆的不同长度来实现：双曲柄，双摇杆，曲柄摇杆。

这个结构的设计者正是通过合理的设计，使得构件5进行往复转动，并且设定了摆幅和速度。

最后风扇的头部跟着构件5平稳的摆动。
