照明配电箱模数及断路器级数

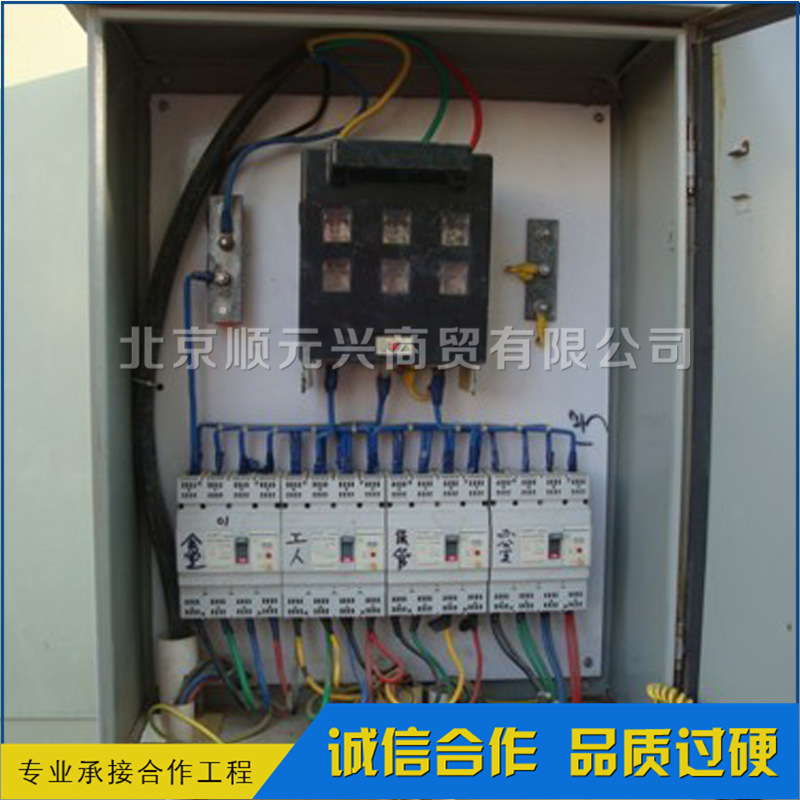

照明配电箱模数及断路器级数一、模数代表着小型断路器的长度配电箱开关模数，但模数配电箱通常都用 “位”而不是直接用模数来代表厚度。 1P（单极）的断路器占两个模数，通常称一位。由于一个模数宽 度为半位（9mm），所以1P 断路器的长度为18mm。2P（双极）、3P（三 极）、4P（四极）的断路器以此类推，如3P 断路器的宽度为三位配电箱开关模数，就 是54mm（六个模数）。 有些双极断路器如施耐德的 DPNa 系列、ABB SN201系列等， 虽然是双极，但只占一位宽（18mm）。 单相漏电断路器宽度有多种，如施耐德早期的Vigi DPN 系列为5 模数，即两位半宽（45mm），而新型DPNa vigi+ DPNNvigi+ 列仅为两个模数（18mm，一位宽）。再如ABB的漏电断路器GSH201 列为4个模数（2 位宽，36mm），与普通2P 断路器相同。而断路器附 件大多是1 个模数（9mm，半位）。 首先按照图纸列出的箱内断路器规格、数量，算出总长度为多少 位。对不同厂家的断路器若不熟悉，就要查阅产品手册。然后选取配 电箱规格，以ABB 位可选择10位配电箱，总宽 14 位还要选择16 位箱，因为没有14 位宽的标准箱。 二、断路器级数（P） 1、定义：P：英文pole，中文解释：极。1P、2P、3P、4P （1）1P：一极断路器或空气开关，即通断一路电源的开关；（2）2P：两极断路器或空气开关，即通断两路电源的开关； （3）3P：三极断路器或空气开关，即通断三路电源的开关； （4）4P：四极断路器或空气开关。 三、各级开关实际中的应用： 1、电源电压的顺序是 A、B、C、N。ABC 指三相电的火线，N 三相四线的零线。2、1P 断路器可接任意一相火线；2P 断路器可接任意一相火线和 一零线；3P 断路器接三相火线； 3、设备负载的额定功率是220V 时，就可以用1P 或2P 的断路器； 如果是380V，就必须3P 或4P，对负载设备不需要零的就只选3P 可以了，如电动机、风机、水泵等只用3P断路器；如是380V 的热水 器、热水器之类的设施，就应该4P 了，而且需要带漏电保护功能的 断路器，这是为避免漏电火灾，保障人身安全是需要的要用的。 4、如果在同一个楼层里面，需要引出的1P 及2P 断路器较多的 话，注意保持A、B、C 相电的平衡，从总开关所引发的断路器ABC
