USB充电器充电电路原理图讲解

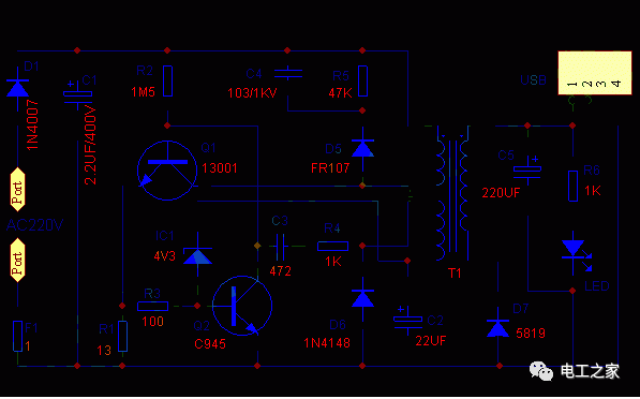

5V-USB充电器充电电路原理图

说明：为了简化电路，达到学习目地，图中用1欧的阻值F1起到保险丝的作用，用一个二极管D1完成滤波作用。接通电源后，C1会有300V左右的直流电压，通过R2给Q1的串扰提供电压，Q1的发射极有R1电流测量阻值R1，Q1基极得电后，会经过T1的（3、4）产生集电极电压，并同时在T1的（5、6）（1、2）上形成感应电流，这两个次级绝缘的圈数相等的线圈，其中T1（1、2）输出由D7整流、C5滤波后借助USB座给负载供电；其中T1（5、6）经D6整流、C2滤波后借助IC1（实为4.3V稳压管）、Q2组成取样比较电路，检测输出功率高低；其中T1（5、6）、C3、R4还组成Q1三极管的正反馈电路，让Q1工作在高频振荡，不停的给T1（3、4）开关供电。当负载变轻以及电池内阻变高等任何因素造成输出功率下降时，T1（5、6）、IC1取样比较导致Q2导通，Q1基极电流减小，集电极功率增大，负载能力变小，从而造成输出电压过高；当输出功率提高后，Q2取样后又会截止，Q1的负载能力变强，输出电压又会下降；这样起到自动稳压作用。

本电路不仅元件少，但是还设计有过流过热短路保护功能。当负载过载甚至漏电时，Q1的二极管电压大增，而Q1的发射极电阻R1会造成较高的串扰5v手机充电器原理图，这个过载甚至漏电造成的高电压会经过R3让Q2饱和导通，从而让Q1截止停止输出防止过热损坏。因此，改变R1的大小，可以改变负载能力，如果要求输出电流小，例如只应该输出5V100MA，可以将R1阻值改大。当然，如果必须输出5V500MA的话，就应该将R1适当改小。注意：R1改小会降低烧坏Q1的可能性，如果必须大功率输出，建议更换13003、13007中大功率管。

、R5、D5起哪个作用呢？T1变压器是电感元件，Q1工作在开关状态，当Q1截止时，会在集电极感应出很大的电流，这个电阻可能高达1000伏以上，这会使Q1击穿损坏，现在有了高速开关管D5，这个电阻可以给充电，吸收这个高压，充电后可以立刻通过R5放电，这样Q1不会因二极管的高功率击穿烧坏了，因此，这三个元件如有开关以及受损，Q1是比较危险的，分分秒秒都可能会损坏。

4、运行电流法

这种方式也叫假设空载运行法，先根据三项绕组把电缆6个引出线分成三组，每一组各取一个线头5v手机充电器原理图，接在一起，构成一个星型连接，然后另外的三个接头接入三相平衡电压。让电动机空载运行（可由钳形表监测电流值判断），假如其中的一相是接错的，则该线圈内的电流比较大，可以把熔断器烧断。这个之后仅需讲熔断的那一项绕组首尾对换一笑就好啦。这种方式只是可以在小功率电机上使用。
